フランジつきインデックスプランジャ PPLY 高精度タイプ
- 通常単価(税別)
- 7,630円～8,069円
- 税込単価
- 8,393円～8,876円
インデックスプランジャ高精度タイプです。【特長】・正確な位置決めを可能にしたインデックスプランジャです...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
PPLYフランジつきインデックスプランジャ - ロック機構つき - 高精度タイプ
PPLY
寸法図
単位:mm
| 品番 | B | s | D | L | L2 | Lc | C | R | E | F | G | t | 荷重(N) min./max. | 質量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PPLY-8-20 | 8 | 10 | 28 | 71 | 20 | 5.5 | 9.5 | 5.5 | 26 | 38 | 16 | 8 | 8.5/28 | 81 |
| PPLY-8-26 | 8 | 10 | 28 | 77 | 26 | 5.5 | 9.5 | 5.5 | 26 | 38 | 16 | 8 | 8.5/28 | 83 |
| PPLY-10-24 | 10 | 12 | 28 | 75 | 24 | 5.5 | 9.5 | 5.5 | 26 | 38 | 16 | 8 | 9.5/38 | 84 |
| PPLY-10-32 | 10 | 12 | 28 | 83 | 32 | 5.5 | 9.5 | 5.5 | 26 | 38 | 16 | 8 | 9.5/38 | 88 |
材質と仕上げ
| PPLY | |
|---|---|
| ノブ | ナイロン6（つや消し黒） |
| 本体 | SUM22L |
| 四三酸化鉄皮膜（黒） | |
| ピン | S45C（硬度50-60HRC） |
| スプリング | SWPB |
使用例
使用例（位置決めピン用ブシュPJA、PJBと組み合わせて使用。）
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,630円 ( 8,393円 ) | 4日目 |
8,069円 ( 8,876円 ) | 4日目 |
7,787円 ( 8,566円 ) | 4日目 |
7,902円 ( 8,692円 ) | 4日目 |
詳細情報
基本情報
インデックスプランジャ高精度タイプです。
【特長】
・正確な位置決めを可能にしたインデックスプランジャです。
・ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。
・ロックの解除は、ノブをわずかに引き、90°回転させます。
・内蔵スプリングの力でもとにもどります。
・六角穴付きボルト（M5）を使用して取りつけてください。
・各ピン径について2種類のピン長さを標準化します。
・ピン径の公差はh6です。
・相手側の穴の推奨公差はG6です。
【用途】
・ワークの位置決め用として。

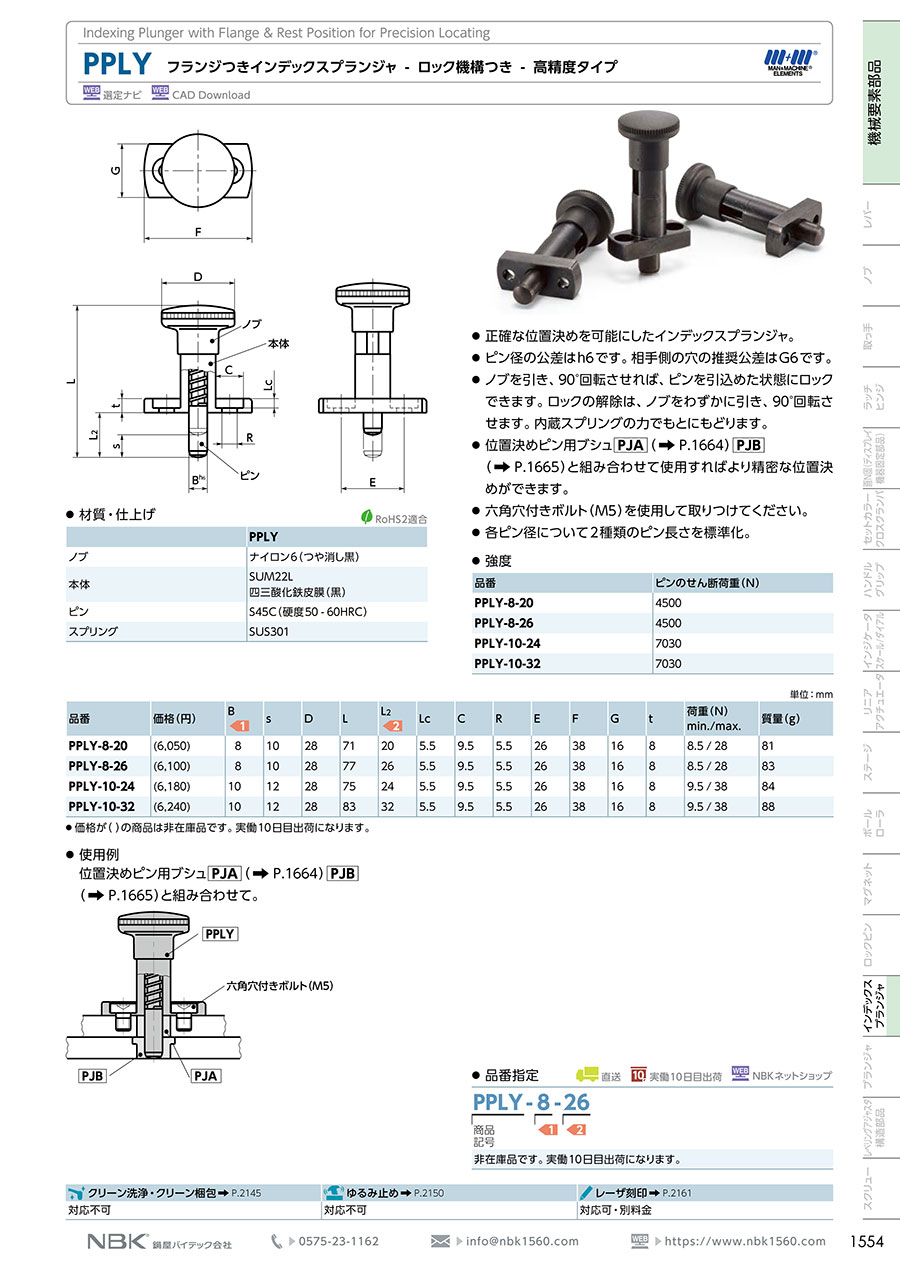

カタログ
