鍋屋バイテック

インデックスプランジャ PMY／PMYS

Name: インデックスプランジャ PMY／PMYS
Brand: 鍋屋バイテック
SKU: 221000110377
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 1,176円～3,588円

税込単価: 1,294円～3,947円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

インデックスプランジャ PMX／PMXS

4.7

通常価格(税別)： 998円 (税込価格：1,098円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

インデックスプランジャ PLX

通常価格(税別)： 1,196円 (税込価格：1,316円)

通常出荷日：在庫品1日目

【特長】・シンプル構造のインデックスプランジャです・ノブを引き、90°回転させ...

詳細情報を確認する

種類
標準ノブ
ロック機構
ロック機構付き
取付方法
ねじ込み
全長
標準
ピン材質
SUS303
操作ノブ
あり
オールステンレス
非対応
ノブ材質
ナイロン6（つや消し黒）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

PMY-A、PMYS-A

PMY-AK、PMYS-AK

規格表

PMY-A：ロックナットなし、PMY-AK：ロックナットつき

単位：mm

型番スティール製	B	s	M^*1	D1	L	L1	L2	Lb	sw	sw1	荷重（N） min./max.	ピンのせん断荷重（N）	適用カラー	質量（g）
PMY-3-M6-0.75-A	3	3.5	M6×0.75	6.9	32.5	12	7	-	6	-	3/12	650	PXCS-6-7-**	4
PMY-5-M8-A	5	5	M8	9.2	43.5	16	9.5	-	8	-	5/24	1,820	PXCS-8-10-**	10
PMY-5-M10-1-A	5	5	M10×1	11.5	46	16	10	-	10	-	5/24	1,820	PXCS-10-12-**	16
PMY-6-M10-A	6	6	M10	11.5	52	20	10.5	-	10	-	5/21	2,620	PXCS-10-12-**	19
PMY-8-M12-A	8	8	M12	13.8	63.5	24	13.5	-	12	-	6/22	4,660	PXCS-12-14-**	35
PMY-10-M16-1.5-A	10	10	M16×1.5	19.6	72.5	26	14	-	17	-	4/27	7,280	PXCS-16-17-**	65
PMY-3-M6-AK	3	3.5	M6	6.9	32.5	12	7	3.2	6	10	3/12	650	PXCS-6-7-**	5
PMY-3-M6-0.75-AK	3	3.5	M6×0.75	6.9	32.5	12	7	3.2	6	10	3/12	650	PXCS-6-7-**	5
PMY-4-M6-AK	4	4	M6	6.9	33	12	7	3.2	6	10	3/12	1,160	PXCS-6-7-**	5
PMY-5-M8-AK	5	5	M8	9.2	43.5	16	9.5	4	8	13	5/24	1,820	PXCS-8-10-**	12
PMY-6-M10-AK	6	6	M10	11.5	52	20	10.5	5	10	17	5/21	2,620	PXCS-10-12-**	24
PMY-8-M12-AK	8	8	M12	13.8	63.5	24	13.5	6	12	19	6/22	4,660	PXCS-12-14-**	43
PMY-8-M12-1.5-AK	8	8	M12×1.5	13.8	63.5	24	13.5	6	12	18	6/22	4,660	PXCS-12-14-**	45
PMY-10-M16-1.5-AK	10	10	M16×1.5	19.6	72.5	26	14	8	17	24	4/27	7,280	PXCS-16-17-**	85

*1：ねじピッチが記載されている品番は細目ねじ、ねじピッチが記載されていない品番は並目ねじです。

PMYS-A：ロックナットなし、PMYS-AK：ロックナットつき

単位：mm

型番ステンレス製	B	s	M^*1	D1	L	L1	L2	Lb	sw	sw1	荷重（N） min./max.	ピンのせん断荷重（N）	適用カラー	質量（g）
PMYS-4-M6-A	4	4	M6	6.9	33	12	7	-	6	-	3/12	1,160	PXCS-6-7-**	4
PMYS-5-M8-A	5	5	M8	9.2	43.5	16	9.5	-	8	-	5/24	1,820	PXCS-8-10-**	9
PMYS-6-M10-A	6	6	M10	11.5	52	20	10.5	-	10	-	5/21	2,620	PXCS-10-12-**	18
PMYS-8-M12-A	8	8	M12	13.8	63.5	24	13.5	-	12	-	6/22	4,660	PXCS-12-14-**	32
PMYS-10-M16-1.5-A	10	10	M16×1.5	19.6	72.5	26	14	-	17	-	4/27	7,280	PXCS-16-17-**	62
PMYS-3-M6-AK	3	3.5	M6	6.9	32.5	12	7	3.2	6	10	3/12	650	PXCS-6-7-**	5
PMYS-4-M6-AK	4	4	M6	6.9	33	12	7	3.2	6	10	3/12	1,160	PXCS-6-7-**	5
PMYS-5-M8-AK	5	5	M8	9.2	43.5	16	9.5	4	8	13	5/24	1,820	PXCS-8-10-**	12
PMYS-6-M10-AK	6	6	M10	11.5	52	20	10.5	5	10	16	5/21	2,620	PXCS-10-12-**	23
PMYS-8-M12-AK	8	8	M12	13.8	63.5	24	13.5	6	12	19	6/22	4,660	PXCS-12-14-**	40
PMYS-8-M12-1.5-AK	8	8	M12×1.5	13.8	63.5	24	13.5	6	12	18	6/22	4,660	PXCS-12-14-**	40
PMYS-10-M16-1.5-AK	10	10	M16×1.5	19.6	72.5	26	14	8	17	24	4/27	7,280	PXCS-16-17-**	91

*1：ねじピッチが記載されている品番は細目ねじ、ねじピッチが記載されていない品番は並目ねじです。

製品仕様

強度

型番	型番	許容締めつけトルク（N・m）
PMY-3-M6	PMYS-3-M6	2
PMY-3-M6-0.75	PMYS-3-M6-0.75	3
PMY-4-M6	PMYS-4-M6	2
PMY-4-M8-1	PMYS-4-M8-1	8
PMY-5-M8	PMYS-5-M8	7
PMY-5-M8-1	PMYS-5-M8-1	7
PMY-5-M10-1	PMYS-5-M10-1	22
PMY-6-M10	PMYS-6-M10	15
PMY-6-M12-1.5	PMYS-6-M12-1.5	38
PMY-8-M12	PMYS-8-M12	20
PMY-8-M12-1.5	PMYS-8-M12-1.5	20
PMY-8-M16-1.5	PMYS-8-M16-1.5	80
PMY-10-M16-1.5	PMYS-10-M16-1.5	80

ねじ部が破損する恐れがあるので、ロックナットの締めつけトルクは上表の値を超えないようにしてください。

材質・仕上げ

	PMY-A	PMY-AK	PMYS-A	PMYS-AK
ノブ	ナイロン6（つや消し黒）	ナイロン6（つや消し黒）	ナイロン6（つや消し黒）	ナイロン6（つや消し黒）
本体	SUM22L 三価クロメート処理	SUM22L 三価クロメート処理	SUS303	SUS303
ピン	SUS303	SUS303	SUS303	SUS303
スプリング	SUS301	SUS301	SUS301	SUS301
ロックナット	-	S45C^*1 三価クロメート処理	-	SUS303

*1：PMY-3-M6-0.75-AKのロックナット材質はSUS303になります。

商品記号	本体材質	ロックナット
PMY-A	スティール	なし
PMY-AK	スティール	あり
PMYS-A	ステンレス	なし
PMYS-AK	ステンレス	あり

型番リスト

表示件数

型番

外径

(mm)

先端部外径

(mm)

ストローク

(mm)

本体材質

本体表面処理

長さ L

(mm)

ロックナット

商品タイプ

最小発注数量

6	3	3.5	[スチール] SUM22L	三価クロメート処理	32.5	なし	ねじ穴タイプ（細目）	1個
6	3	3.5	[スチール] SUM22L	三価クロメート処理	32.5	あり	ねじ穴タイプ（細目）	1個
6	3	3.5	[スチール] SUM22L	三価クロメート処理	32.5	あり	ねじ穴タイプ（並目）	1個
6	4	4	[スチール] SUM22L	三価クロメート処理	33	あり	ねじ穴タイプ（並目）	1個
8	5	5	[スチール] SUM22L	三価クロメート処理	43.5	なし	ねじ穴タイプ（並目）	1個
8	5	5	[スチール] SUM22L	三価クロメート処理	43.5	あり	ねじ穴タイプ（並目）	1個
10	5	5	[スチール] SUM22L	三価クロメート処理	46	なし	ねじ穴タイプ（細目）	1個
10	6	6	[スチール] SUM22L	三価クロメート処理	52	なし	ねじ穴タイプ（並目）	1個
10	6	6	[スチール] SUM22L	三価クロメート処理	52	あり	ねじ穴タイプ（並目）	1個
12	8	8	[スチール] SUM22L	三価クロメート処理	63.5	あり	ねじ穴タイプ（細目）	1個
12	8	8	[スチール] SUM22L	三価クロメート処理	63.5	なし	ねじ穴タイプ（並目）	1個
12	8	8	[スチール] SUM22L	三価クロメート処理	63.5	あり	ねじ穴タイプ（並目）	1個
16	10	10	[スチール] SUM22L	三価クロメート処理	72.5	なし	ねじ穴タイプ（細目）	1個
16	10	10	[スチール] SUM22L	三価クロメート処理	72.5	あり	ねじ穴タイプ（細目）	1個
6	3	3.5	[ステンレス] SUS303	なし	32.5	あり	ねじ穴タイプ（細目）	1個
6	3	3.5	[ステンレス] SUS303	なし	32.5	あり	ねじ穴タイプ（並目）	1個
6	4	4	[ステンレス] SUS303	なし	33	なし	ねじ穴タイプ（並目）	1個
6	4	4	[ステンレス] SUS303	なし	33	あり	ねじ穴タイプ（並目）	1個
8	5	5	[ステンレス] SUS303	なし	43.5	なし	ねじ穴タイプ（並目）	1個
8	5	5	[ステンレス] SUS303	なし	43.5	あり	ねじ穴タイプ（並目）	1個
10	6	6	[ステンレス] SUS303	なし	52	なし	ねじ穴タイプ（並目）	1個
10	6	6	[ステンレス] SUS303	なし	52	あり	ねじ穴タイプ（並目）	1個
12	8	8	[ステンレス] SUS303	なし	63.5	あり	ねじ穴タイプ（細目）	1個
12	8	8	[ステンレス] SUS303	なし	63.5	なし	ねじ穴タイプ（並目）	1個
12	8	8	[ステンレス] SUS303	なし	63.5	あり	ねじ穴タイプ（並目）	1個
16	10	10	[ステンレス] SUS303	なし	72.5	なし	ねじ穴タイプ（細目）	1個
16	10	10	[ステンレス] SUS303	なし	72.5	あり	ねじ穴タイプ（細目）	1個

通常単価(税別) (税込単価)	通常出荷日

1,176円 ( 1,294円 )	4日目
1,181円 ( 1,299円 )	4日目
1,482円 ( 1,630円 )	4日目
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能
1,244円 ( 1,368円 )	在庫品1日目当日出荷可能
1,321円 ( 1,453円 )	在庫品1日目当日出荷可能
1,401円 ( 1,541円 )	4日目
1,246円 ( 1,371円 )	在庫品1日目当日出荷可能
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能
1,715円 ( 1,887円 )	4日目
1,389円 ( 1,528円 )	在庫品1日目当日出荷可能
1,583円 ( 1,741円 )	3日目
2,518円 ( 2,770円 )	4日目
2,802円 ( 3,082円 )	4日目
1,386円 ( 1,525円 )	4日目
1,582円 ( 1,740円 )	4日目
1,570円 ( 1,727円 )	4日目
1,630円 ( 1,793円 )	在庫品1日目当日出荷可能
1,689円 ( 1,858円 )	4日目
1,779円 ( 1,957円 )	在庫品1日目当日出荷可能
1,889円 ( 2,078円 )	4日目
2,150円 ( 2,365円 )	在庫品1日目当日出荷可能
2,469円 ( 2,716円 )	4日目
2,412円 ( 2,653円 )	4日目
2,595円 ( 2,855円 )	在庫品1日目当日出荷可能
2,678円 ( 2,946円 )	4日目
3,588円 ( 3,947円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・シンプル構造のインデックスプランジャです
・ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます
・ロックの解除は、ノブをわずかに引き、90°回転させます
・内蔵スプリングの力でもとにもどります
・コストパフォーマンスにすぐれています
・ピン径はΦ3～Φ10、本体ねじ径はM6～M16を標準化。M6～M12は並目と細目があります

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

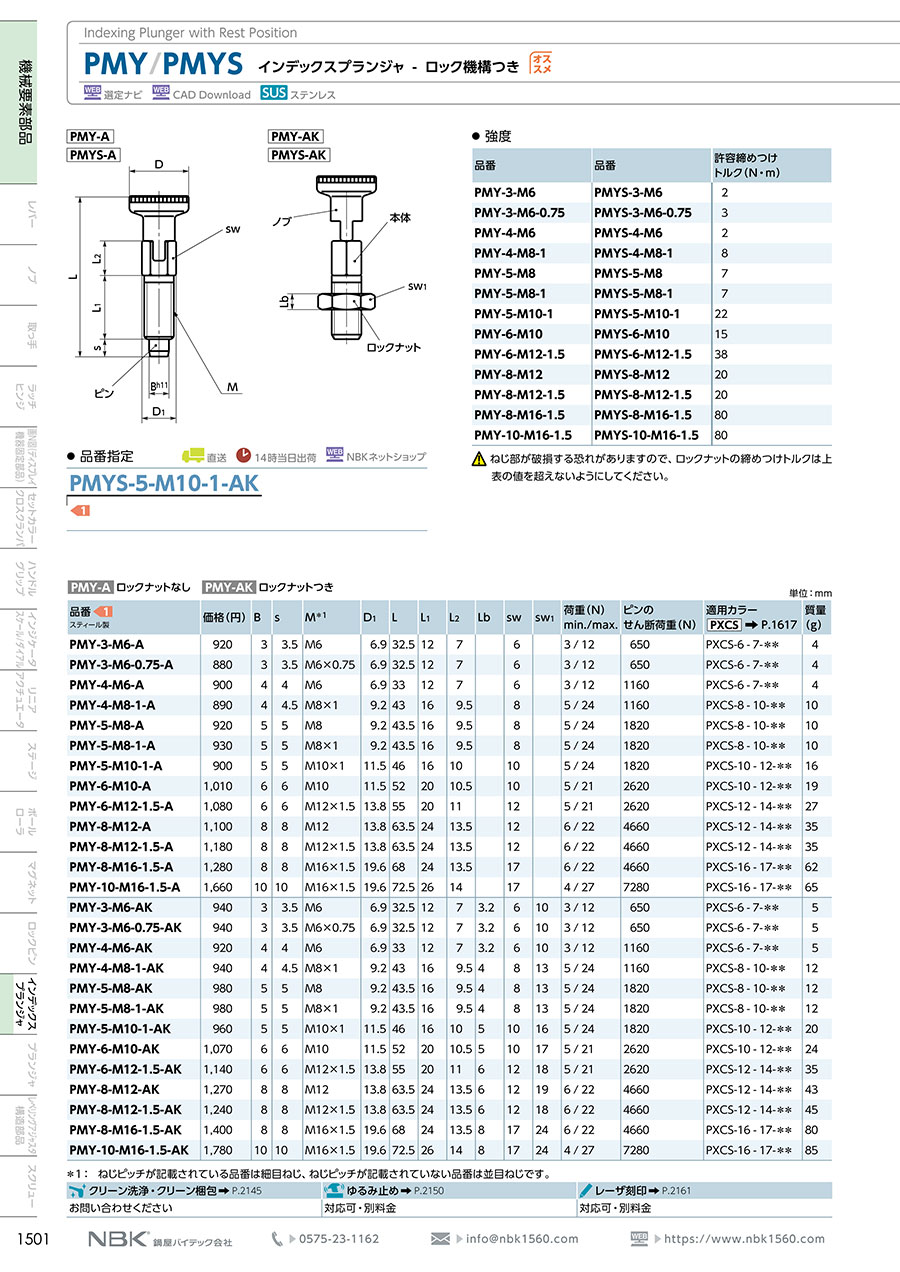

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
プレスフィットプランジャ PPR／PPR-KU／PPR-KD
圧入タイプのボールプランジャです。取りつけ穴の推奨寸法公差はH7ですワークの位置決めや、金型の位置決めや、ワークの押し出しに最適です。
鍋屋バイテック
ミニボールプランジャ PBF
ワークの位置決めに使用するミニボールプランジャです。<br/>スティール製とステンレス製があり、それぞれに軽荷重タイプと重荷重タイプがあります。<br/>金型の位置決めやワークの押し出しに最適です。
鍋屋バイテック
ミニボールプランジャ FP／MP／MPS
ボールが滑らかに回転するミニボールプランジャです。<br/>ワークの位置決めや、金型の位置決めや、ワークの押し出しに最適です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インデックスプランジャ PMY／PMYSのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

固定に

満足度：5.02020/09/04

治具の固定に使用しています。ガタは多少ありますが問題なく使えています。

0人が参考にしています。

1件全て見る
