インデックスプランジャ PDX

  • 数量スライド割引
通常単価(税別)
4,1975,412
税込単価
4,6175,953

インデックスプランジャの新タイプです。【特長】・通常はピンが出ているタイプです...

詳細情報を確認する
未確定:候補が7型番あります。
数量:

商品情報

ノブつき



キータイプ

PDX インデックスプランジャ - ロック機構つき

商品画像

商品画像

  • PDX-A
  • PDX-B
  • PDX-BK

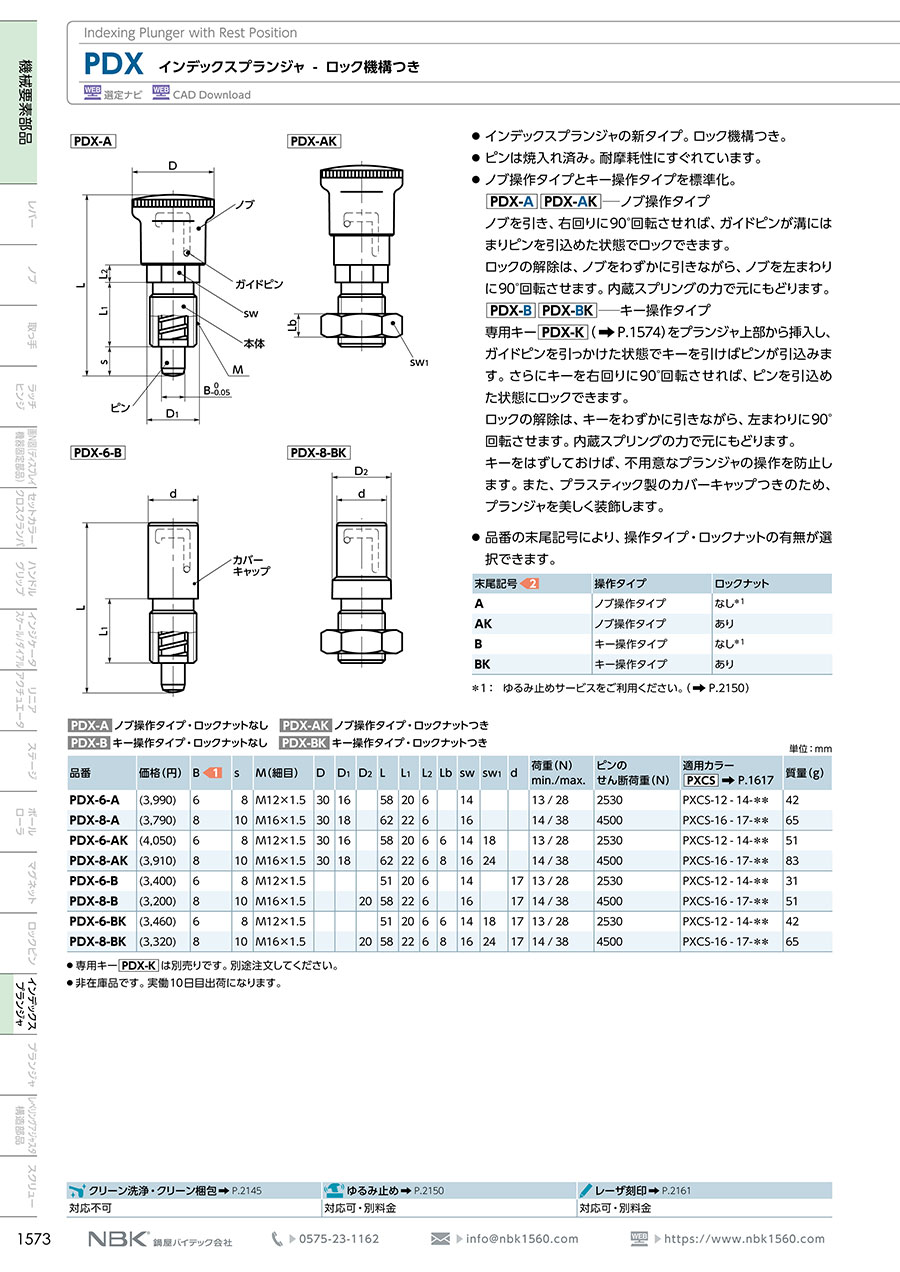

PDXの寸法図・寸法表

PDX-A

PDX-A

PDX-AK

PDX-AK

PDX-6B

PDX-6B

PDX-8BK

PDX-8BK

  • PDX-A(ノブ操作タイプ・ロックナットなし)
  • PDX-AK(ノブ操作タイプ・ロックナットつき)
  • PDX-B(キー操作タイプ・ロックナットなし)
  • PDX-BK キー操作タイプ・ロックナットつき)

単位:mm

品番BsM(細目)DD1D2LL1L2Lbswsw1d荷重(N)min./max.ピンのせん断荷重(N)質量(g)
PDX-6-A68M12×1.53016 58206 14  13/28253042
PDX-8-A810M16×1.53018 62226 16  14/38450065
PDX-6-AK68M12×1.53016 5820661418 13/28253051
PDX-8-AK810M16×1.53018 6222681624 14/38450083
PDX-6-B68M12×1.5   5120 14 1713/28253031
PDX-8-B810M16×1.5  20582214 16 1714/38450051
PDX-6-BK68M12×1.5   512016614181713/28253042
PDX-8-BK810M16×1.5  2058226816241714/38450065

材質・仕上げ

 PDX-APDX-AKPDX-BPDX-BK
ノブナイロン(つや消し黒)ナイロン(つや消し黒)ナイロン(つや消し黒)ナイロン(つや消し黒)
本体SUM22L
三価クロメート処理
SUM22L
三価クロメート処理
SUM22L
三価クロメート処理
SUM22L
三価クロメート処理
ピンS45C(硬度50・60HRC)S45C(硬度50・60HRC)S45C(硬度50・60HRC)S45C(硬度50・60HRC)
スプリングSWPBSWPBSWPBSWPB
ロックナット S45C
三価クロメート処理
 S45C
三価クロメート処理
カバーキャップ  ナイロン(つや消し黒)ナイロン(つや消し黒)

型番リスト

表示件数

外径

(mm)

先端部外径

(mm)

ストローク

(mm)

長さ L

(mm)

ロックナット

最小発注数量
12
6
8
58
なし
1個
12
6
8
58
あり
1個
12
6
8
51
なし
1個
12
6
8
51
あり
1個
16
8
10
62
なし
1個
16
8
10
58
なし
1個
16
8
10
58
あり
1個
通常単価(税別) (税込単価)
通常出荷日
4,876
( 5,364 )
4日目
5,412
( 5,953 )
3日目
4,270
( 4,697 )
4日目
4,757
( 5,233 )
3日目
4,875
( 5,363 )
4日目
4,197
( 4,617 )
4日目
4,397
( 4,837 )
3日目

詳細情報

基本情報

インデックスプランジャの新タイプです。
【特長】
・通常はピンが出ているタイプです。
・ノブを引き、右回りに90°回転させれば、ガイドピンが溝にはまりピンを引込めた状態でロックできます。
・ロックの解除は、キーをわずかに引きながら、左まわりに90°回転させます。
・内蔵スプリングの力で元にもどります。
・ピンは焼入れ済み。
・耐摩耗性にすぐれています。
・キーをはずしておけば、不用意なプランジャの操作を防止します。
・また、プラスティック製のカバーキャップつきのため、プランジャを美しく装飾します。
【用途】
・ワークの位置決め用途に。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

インデックスプランジャ PDXのレビュー
この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

今見ている商品
インデックスプランジャ PDX
インデックスプランジャ
インデックスプランジャ PFX
インデックスプランジャ PPY
インデックスプランジャ PSX
インデックスプランジャ PCX
メーカー鍋屋バイテックナベヤ鍋屋バイテック鍋屋バイテック鍋屋バイテック鍋屋バイテック
通常価格4,197-3,829 -1,897 -3,997 -1,638 -4,021 -
通常出荷日3日目〜3日目在庫品1日目〜4日目在庫品1日目〜3日目〜
種類特殊ノブ標準ノブ標準ノブ標準ノブ標準ノブ特殊ノブ
ロック機構ロック機構付きレストポジションリターンロック機構付きリターンロック機構付き
取付方法ねじ込みねじ込みフランジねじ込みねじ込みねじ込み
全長標準標準ショートショートショート標準
本体材質スチール-亜鉛ダイカストスチール-スチール
