インデックスプランジャ PDV レバータイプ
- 通常単価(税別)
- 5,813円～6,710円
- 税込単価
- 6,394円～7,381円
レバーを回してピンの出入りを操作するインデックスプランジャです。【特長】・3種類の操作タイプを標準化し...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
標準タイプ
保持タイプ
ロック機構つきタイプ
インデックスプランジャ - レバータイプ（PDV）の特長
商品画像
- PDV-A
- PDV-AK
- PDV-B
- PDV-BK
- PDV-C
- PDV-CK
製品仕様

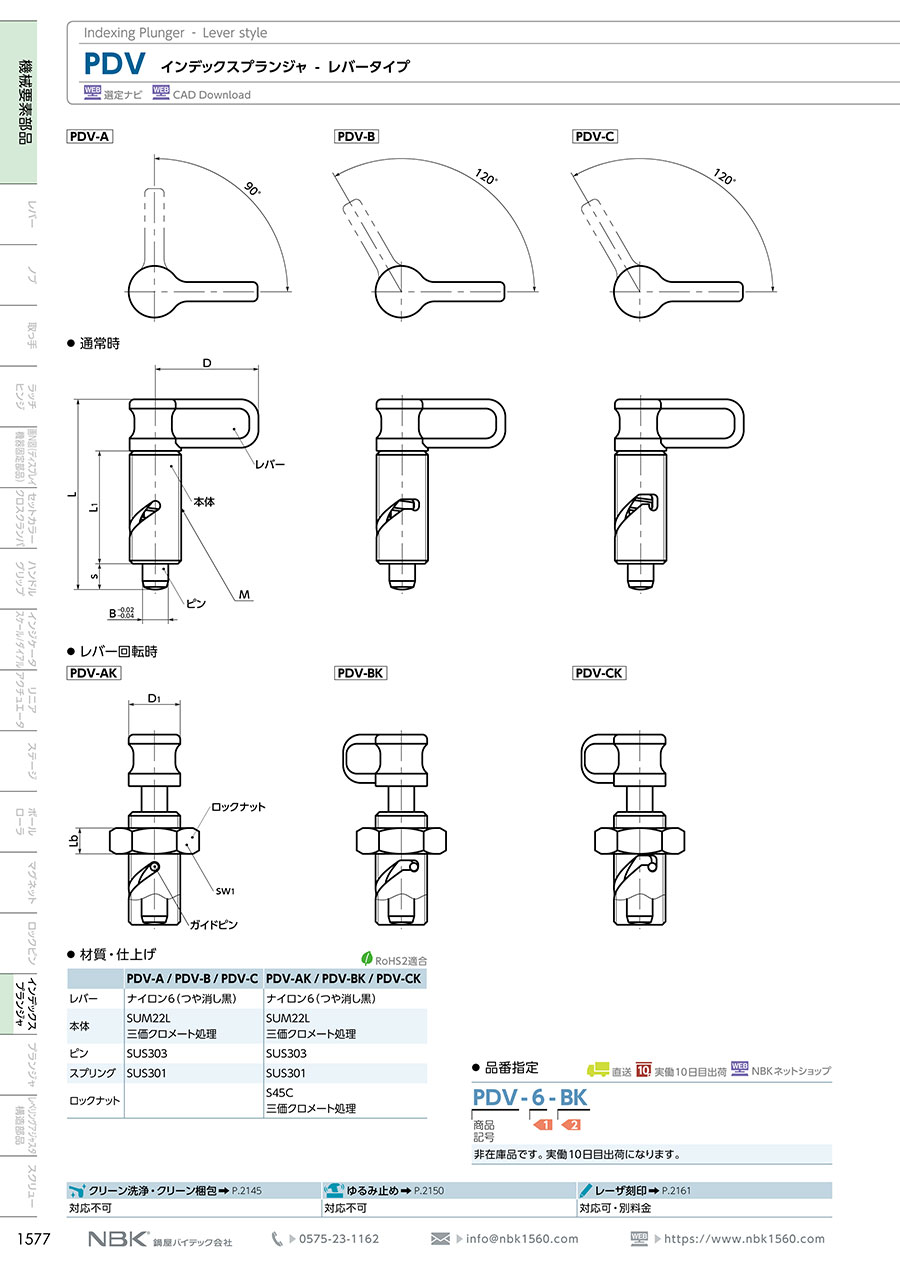

- PDV-A 通常時とレバー回転時の寸法
PDV-AKの外形
PDV-A（ロックナットなし）・PDV-AK（ロックナットつき ）
単位:mm
| 品番 標準タイプ | B | s | M（細目） | D | D1 | L | L1 | Lb | sw1 | 荷重（N） min./max. | ピンの せん断荷重（N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PDV-6-A | 6 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 6.5/20 | 2620 | 50 | ||
| PDV-8-A | 8 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 6.5/20 | 4660 | 50 | ||
| PDV-10-A | 10 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 6.5/20 | 7280 | 55 | ||
| PDV-6-AK | 6 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 8 | 24 | 6.5/20 | 2620 | 68 |
| PDV-8-AK | 8 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 8 | 24 | 6.5/20 | 4660 | 68 |
| PDV-10-AK | 10 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 8 | 24 | 6.5/20 | 7280 | 73 |
製品仕様
- PDV-B 通常時とレバー回転時の寸法
PDV-BKの外形
PDV-B（ロックナットなし）・PDV-BK（ロックナットつき）
単位:mm
| 品番 標準タイプ | B | s | M（細目） | D | D1 | L | L1 | Lb | sw1 | 荷重（N） min./max. | ピンの せん断荷重（N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PDV-6-B | 6 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 6.5/20 | 2620 | 50 | ||
| PDV-8-B | 8 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 6.5/20 | 4660 | 50 | ||
| PDV-10-B | 10 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 6.5/20 | 7280 | 55 | ||
| PDV-6-BK | 6 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 8 | 24 | 6.5/20 | 2620 | 68 |
| PDV-8-BK | 8 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 8 | 24 | 6.5/20 | 4660 | 68 |
| PDV-10-BK | 10 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 8 | 24 | 6.5/20 | 7280 | 73 |
製品仕様
- PDV-C 通常時とレバー回転時の寸法
PDV-BKの外形
PDV-C（ロックナットなし）・PDV-CK（ロックナットつき）
単位:mm
| 品番 標準タイプ | B | s | M（細目） | D | D1 | L | L1 | Lb | sw1 | 荷重（N） min./max. | ピンの せん断荷重（N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PDV-6-C | 6 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 6.5/20 | 2620 | 50 | ||
| PDV-8-C | 8 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 6.5/20 | 4660 | 50 | ||
| PDV-10-C | 10 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 6.5/20 | 7280 | 55 | ||
| PDV-6-CK | 6 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 8 | 24 | 6.5/20 | 2620 | 68 |
| PDV-8-CK | 8 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 8 | 24 | 6.5/20 | 4660 | 68 |
| PDV-10-CK | 10 | 8 | M16×1.5 | 32 | 16 | 59 | 35 | 8 | 24 | 6.5/20 | 7280 | 73 |
材質・仕上げ
| PDV-A / PDV-B / PDV-C | PDV-AK / PDV-BK / PDV-CK | |
|---|---|---|
| レバー | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUM22L 三価クロメート処理 | SUM22L 三価クロメート処理 |
| ピン | SUS303 | SUS303 |
| スプリング | SUS301 | SUS301 |
| ロックナット | S45C 三価クロメート処理 |
詳細情報
基本情報
レバーを回してピンの出入りを操作するインデックスプランジャです。
【特長】
・3種類の操作タイプを標準化します。
・PDV-A・AKは標準タイプです。
・レバーを90°回すと、ピンは本体に内蔵されます。
・レバーを離すと、内蔵スプリングの力で元の位置に戻ります。
・PDV-A・B・Cはロックナットなし、ゆるみ止めサービスをご利用ください。
・PDV-B・BKは保持機構つきです。
・レバーを120°回すと、ピンは本体に内蔵されます。
・120°位置でレバーを離してもピンは戻りません。
・レバーを少し反対側に回すと、内蔵スプリングの力でピンは元の位置に戻ります。
・PDV-C・CKはロック機構つきです。
・レバーを120°回すと、ピンは本体に内蔵されます。
・このとき、ガイドピンが本体の溝にはまりロックされます。
・ロックの解除はレバーをわずかに引きながら反対側に回します。
・レバーを少し回すと、内蔵スプリングの力でピンは元の位置に戻ります。
