鍋屋バイテック

インデックスプランジャ PBX-A／PBX-R

Name: インデックスプランジャ PBX-A／PBX-R
Brand: 鍋屋バイテック
SKU: 221000110311
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 1,449円～3,014円

税込単価: 1,594円～3,315円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

インデックスプランジャ PBY

3.5

通常価格(税別)： 1,426円 (税込価格：1,569円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

PBHX フランジつきインデックスプランジャ - コンパクトタイプ

通常価格(税別)： 2,063円 (税込価格：2,269円)

通常出荷日：4 日目

インデックスプランジャと取りつけフランジを一体化です。【特長】・機器・装置など...

詳細情報を確認する

ロック機構
リターン
取付方法
フランジ
本体材質
亜鉛ダイカスト
ピン材質
ステンレス
本体表面処理
塗装(つや消し黒)
オールステンレス
非対応

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ノブつき

リングつき

PBX-A/PBX-Rフランジつきインデックスプランジャの特長

PBX-R

PBX-A

寸法

寸法図（PBX-R）

寸法図（PBX-A）

品番	B	s	D	L	G	t	e	F	D₁	R	E	K₁	K₂	K₃	荷重(N) min./max.	ピンのせん断荷重(N)	質量(g)
PBX-4-A	4	4	12	30.5	16.5	4	7	22	6	3.3	14	4	8	4.5	3/12	1160	11
PBX-5-A	5	5	16	40	22	4.5	9.5	28	8	4.3	18	5	10	7	5/24	1820	21
PBX-6-A	6	6	18	49	27.5	5	10.5	32	10	5.4	21	5.5	12	10	5/21	2620	38
PBX-8-A	8	8	21	59	33	6	12.5	34	12	5.4	23	5.5	12	15.5	6/22	4660	61
PBX-4-R	4	4	14	:	16.5	4	7	22	6	3.3	14	4	8	4.5	3/12	1160	10
PBX-5-R	5	6	18	:	22	4.5	9.5	28	8	4.3	18	5	10	7	5/24	1820	20
PBX-6-R	6	6	24	:	27.5	5	10.5	32	10	5.4	21	5.5	12	10	5/21	2620	35
PBX-8-R	8	8	30	:	33	6	12.5	34	12	5.4	23	5.5	12	15.5	6/22	4660	57

単位:mm
PBX-A（ノブタイプ）/PBX-R（リングタイプ）

材質・仕上げ

	PBX-A	PBX-R
ノブ	ナイロン6（つや消し黒）
リング		SUS301
本体	亜鉛ダイカスト静電塗装（つや消し黒）	亜鉛ダイカスト静電塗装（つや消し黒）
ピン	SUS303	SUS303
スプリング	SUS301	SUS301

型番リスト

表示件数

型番

種類

外径

(mm)

先端部外径

(mm)

ストローク

(mm)

全長

長さ L

(mm)

リング

最小発注数量

標準ノブ	6	4	4	標準	30.5	なし	1個
リング付	6	4	4	標準	34.5	あり	1個
標準ノブ	8	5	5	標準	40	なし	1個
リング付	8	5	5	標準	45	あり	1個
標準ノブ	10	6	6	ショート	49	なし	1個
リング付	10	6	6	ショート	57.5	あり	1個
標準ノブ	12	8	8	ショート	59	なし	1個
リング付	12	8	8	ショート	71	あり	1個
標準ノブ	14.5	10	10	標準	67.5	なし	1個

通常単価(税別) (税込単価)	通常出荷日

1,876円 ( 2,064円 )	4日目
1,807円 ( 1,988円 )	4日目
1,972円 ( 2,169円 )	4日目
1,449円 ( 1,594円 )	在庫品1日目当日出荷可能
2,201円 ( 2,421円 )	4日目
1,853円 ( 2,038円 )	4日目
2,197円 ( 2,417円 )	在庫品1日目当日出荷可能
2,228円 ( 2,451円 )	在庫品1日目当日出荷可能
3,014円 ( 3,315円 )	4日目

詳細情報

基本情報

基本情報

インデックスプランジャと取りつけフランジを一体化です。
【特長】
・機器・装置などの壁面への取りつけに適しています。
・取りつけは市販の六角穴付きボルトなどをご使用ください。
・長穴を使用すれば、取りつけ後の位置調整ができます。
・商品記号により操作部のタイプが選択できます。
【用途】
・ワークの位置決め。

カタログ

商品TOP

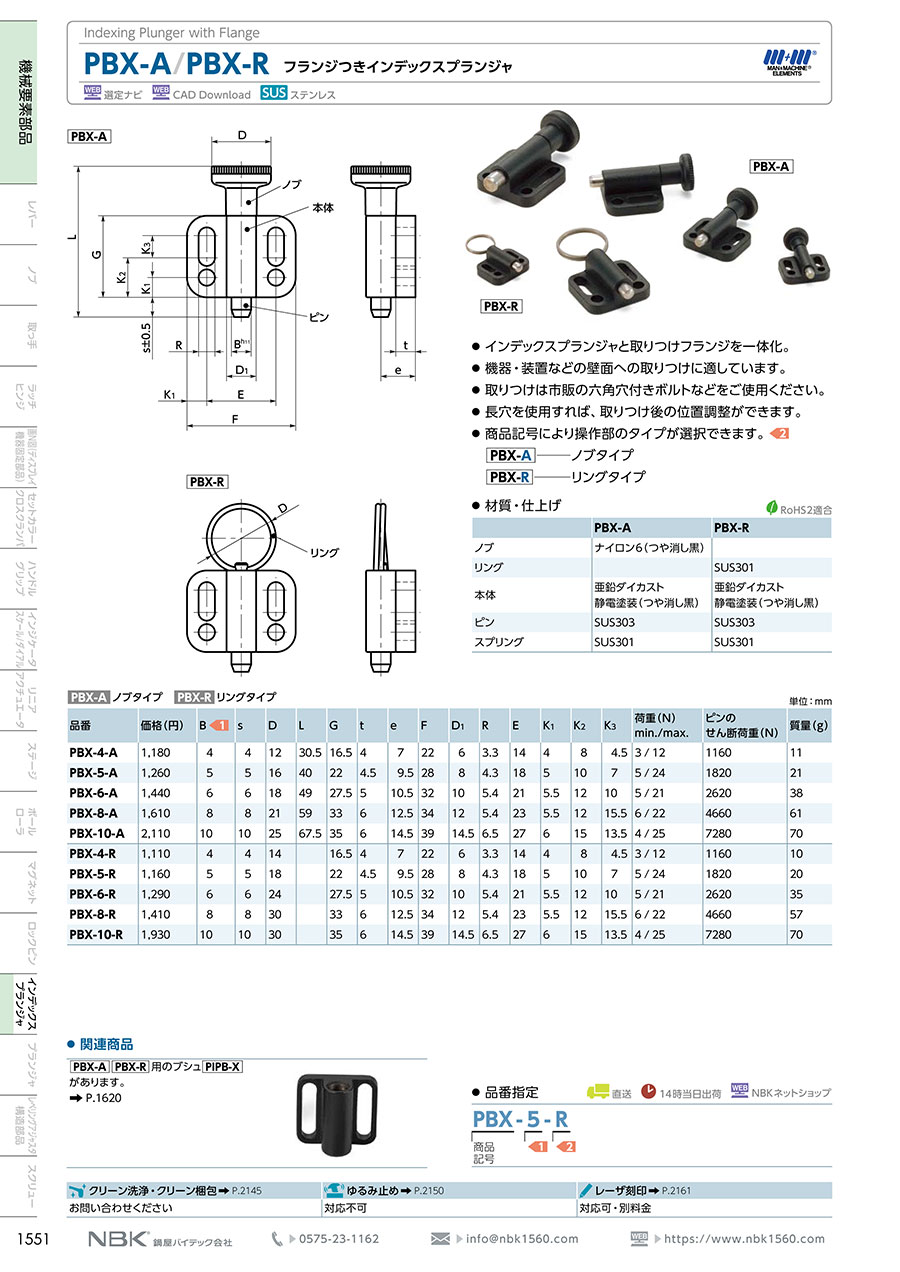

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インデックスプランジャ PBX-A／PBX-Rのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

引出しロック

満足度：5.02020/07/08

インデックスプランジャーに取付治具一体でブラケットを作成する手間が省けました。
