ミニボールプランジャ PBF
- 通常単価(税別)
- 238円～4,671円特別価格
- 税込単価
- 262円～5,138円特別価格
通常出荷日：在庫品1日目～3日目一部当日出荷可能
ワークの位置決めに使用するミニボールプランジャです。【特長】・スティール製とステンレス製のそれぞれに軽...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が34型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質・仕上げ
| 商品記号 | PBF / PBF-KS*1 | PBF-KN/ PBF-KSN*1 |
|---|---|---|
| 本体 | SUM22L四三酸化鉄皮膜(黒) | SUS303 |
| ボール | SUJ2（硬度740 - 900HV10）*2 | SUS440C(硬度54 - 60HRC) |
| スプリング | SUS631J1 | SUS631J1 |
*1：PBF-KS／PBF-KSNはPBF／PBF-KN と区別するため、ねじ部に2本線のレーザー刻印を施しています。
*2：PBF-24／PBF-24-KSは硬度60 - 66HRCになります。
規格表
PBF／PBF-KN：軽荷重、PBF-KS／PBF-KSN：重荷重
単位 : mm
| 型番 スティール製 | 型番 ステンレス製 | M(並目) | s | L | D | a | 適用ボールボタン | 荷重(N) min./max. | 質量(g) |
|---|---|---|---|---|---|---|---|---|---|
| PBF-3 | PBF-3-KN | M3 | 0.4 | 7 | 1.5 | 0.4 | - | 3/ 4.5 | 0.3 |
| PBF-4 | PBF-4-KN | M4 | 0.8 | 9 | 2.5 | 0.6 | BB-5 | 6 / 14.5 | 0.6 |
| PBF-5 | PBF-5-KN | M5 | 0.9 | 12 | 3 | 0.8 | BB-5 | 8 / 14 | 0.9 |
| PBF-6 | PBF-6-KN | M6 | 1 | 14 | 3.5 | 1 | BB-6 | 11 / 18 | 1.5 |
| PBF-8 | PBF-8-KN | M8 | 1.5 | 16 | 4.5 | 1.2 | BB-8 | 18 / 31 | 3.5 |
| PBF-10 | PBF-10-KN | M10 | 2 | 19 | 6 | 1.5 | BB-10 | 24 / 45 | 7 |
| PBF-12 | PBF-12-KN | M12 | 2.5 | 22 | 8 | 2 | BB-12 | 26 / 49 | 10 |
| PBF-16 | PBF-16-KN | M16 | 3.5 | 24 | 10 | 2 | BB-16 | 41 / 86 | 24 |
| PBF-20 | PBF-20-KN | M20 | 4.5 | 30 | 12 | 2.5 | BB-16 | 56 / 111 | 43 |
| PBF-24 | PBF-24-KN | M24 | 5.5 | 34 | 15 | 3 | BB-16 | 81 / 151 | 70 |
| PBF-5-KS | PBF-5-KSN | M5 | 0.9 | 12 | 3 | 0.8 | BB-5 | 15 / 22 | 0.9 |
| PBF-6-KS | PBF-6-KSN | M6 | 1 | 14 | 3.5 | 1 | BB-6 | 19 / 28 | 1.5 |
| PBF-8-KS | PBF-8-KSN | M8 | 1.5 | 16 | 4.5 | 1.2 | BB-8 | 36 / 62 | 3.5 |
| PBF-10-KS | PBF-10-KSN | M10 | 2 | 19 | 6 | 1.5 | BB-10 | 57 / 104 | 7 |
| PBF-12-KS | PBF-12-KSN | M12 | 2.5 | 22 | 8 | 2 | BB-12 | 61 / 110 | 10 |
| PBF-16-KS | PBF-16-KSN | M16 | 3.5 | 24 | 10 | 2 | BB-16 | 68 / 142 | 24 |
| PBF-20-KS | PBF-20-KSN | M20 | 4.5 | 30 | 12 | 2.5 | BB-16 | 84 / 166 | 43 |
| PBF-24-KS | PBF-24-KSN | M24 | 5.5 | 34 | 15 | 3 | BB-16 | 127 / 237 | 70 |
選定サポート情報
品番の末尾記号により、材質・荷重タイプが選択できます。
| 末尾記号 | 材質 | 荷重タイプ |
|---|---|---|
| 記号なし | スティール | 軽荷重 |
| KS | スティール | 重荷重 |
| KN | ステンレス | 軽荷重 |
| KSN | ステンレス | 重荷重 |
注文例
（1）M（並目） （2）末尾記号
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
332円 ( 365円 ) | 在庫品1日目当日出荷可能 |
818円 ( 900円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
748円 ( 823円 ) | 在庫品1日目当日出荷可能 |
249円 ( 274円 ) | 在庫品1日目当日出荷可能 |
748円 ( 823円 ) | 在庫品1日目当日出荷可能 |
382円 ( 420円 ) | 在庫品1日目当日出荷可能 |
904円 ( 994円 ) | 在庫品1日目当日出荷可能 |
249円 ( 274円 ) | 在庫品1日目当日出荷可能 |
798円 ( 878円 ) | 在庫品1日目当日出荷可能 |
298円 ( 328円 ) | 在庫品1日目当日出荷可能 |
940円 ( 1,034円 ) | 在庫品1日目当日出荷可能 |
463円 ( 509円 ) | 在庫品1日目当日出荷可能 |
1,014円 ( 1,115円 ) | 在庫品1日目当日出荷可能 |
422円 ( 464円 ) | 在庫品1日目当日出荷可能 |
1,249円 ( 1,374円 ) | 在庫品1日目当日出荷可能 |
475円 ( 523円 ) | 在庫品1日目当日出荷可能 |
1,327円 ( 1,460円 ) | 3日目 |
408円 ( 449円 ) | 在庫品1日目当日出荷可能 |
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
642円 ( 706円 ) | 在庫品1日目当日出荷可能 |
1,483円 ( 1,631円 ) | 在庫品1日目当日出荷可能 |
674円 ( 741円 ) | 在庫品1日目当日出荷可能 |
1,913円 ( 2,104円 ) | 在庫品1日目当日出荷可能 |
956円669円 ( 736円 ) | 在庫品1日目当日出荷可能 |
1,797円 ( 1,977円 ) | 在庫品1日目当日出荷可能 |
1,075円 ( 1,183円 ) | 在庫品1日目当日出荷可能 |
1,526円 ( 1,679円 ) | 在庫品1日目当日出荷可能 |
2,343円 ( 2,577円 ) | 在庫品1日目当日出荷可能 |
1,497円 ( 1,647円 ) | 在庫品1日目当日出荷可能 |
2,783円1,948円 ( 2,143円 ) | 在庫品1日目当日出荷可能 |
2,710円 ( 2,981円 ) | 3日目 |
2,801円 ( 3,081円 ) | 在庫品1日目当日出荷可能 |
4,671円2,802円 ( 3,082円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ワークの位置決めに使用するミニボールプランジャです。
【特長】
・スティール製とステンレス製のそれぞれに軽荷重タイプと重荷重タイプがあります。
【用途】
・金型の位置決めに。
・ワークの押し出しに。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

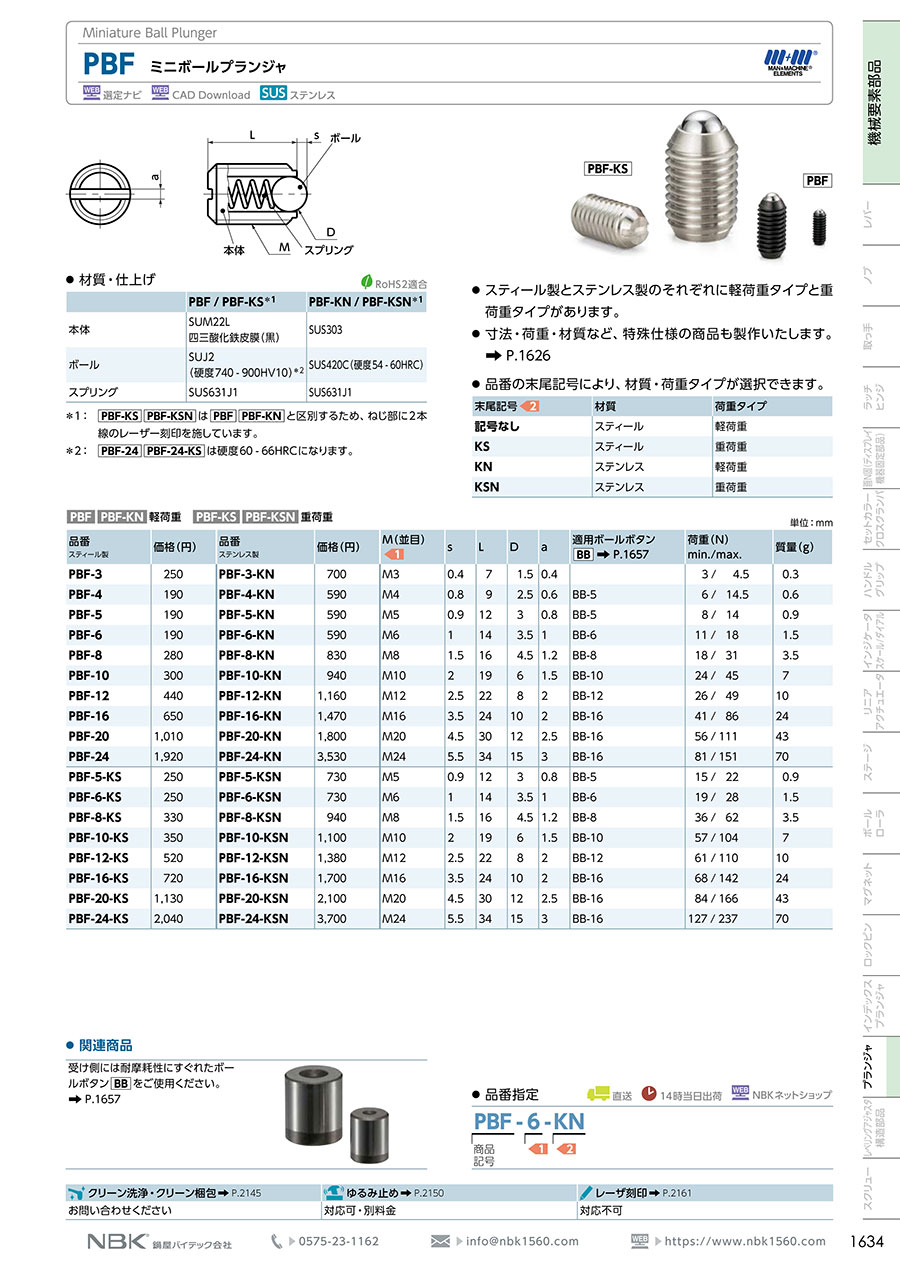

カタログ
商品担当おすすめ
ミニボールプランジャ PBFのレビュー
軸の位置決め
3
3.02016/08/04
軸に等間隔に穴を開け、軸を挿入するフレームにプランジャーを取り付け、プランジャーのボールが軸の穴にはまることで、軸が簡易...もっと読む
2人が参考にしています。
ブラケットの一時待機
5
5.02020/07/24
層間紙巻き取りローラーの一時待機位置固定に使用。
リピート購入済
0人が参考にしています。
