プレスフィットプランジャ PPR／PPR-KU／PPR-KD
- 通常単価(税別)
- 192円～787円
- 税込単価
- 211円～866円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
圧入タイプのボールプランジャ。【特長】・取りつけ穴の推奨寸法公差はH7です・PPRはオールステンレス製...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

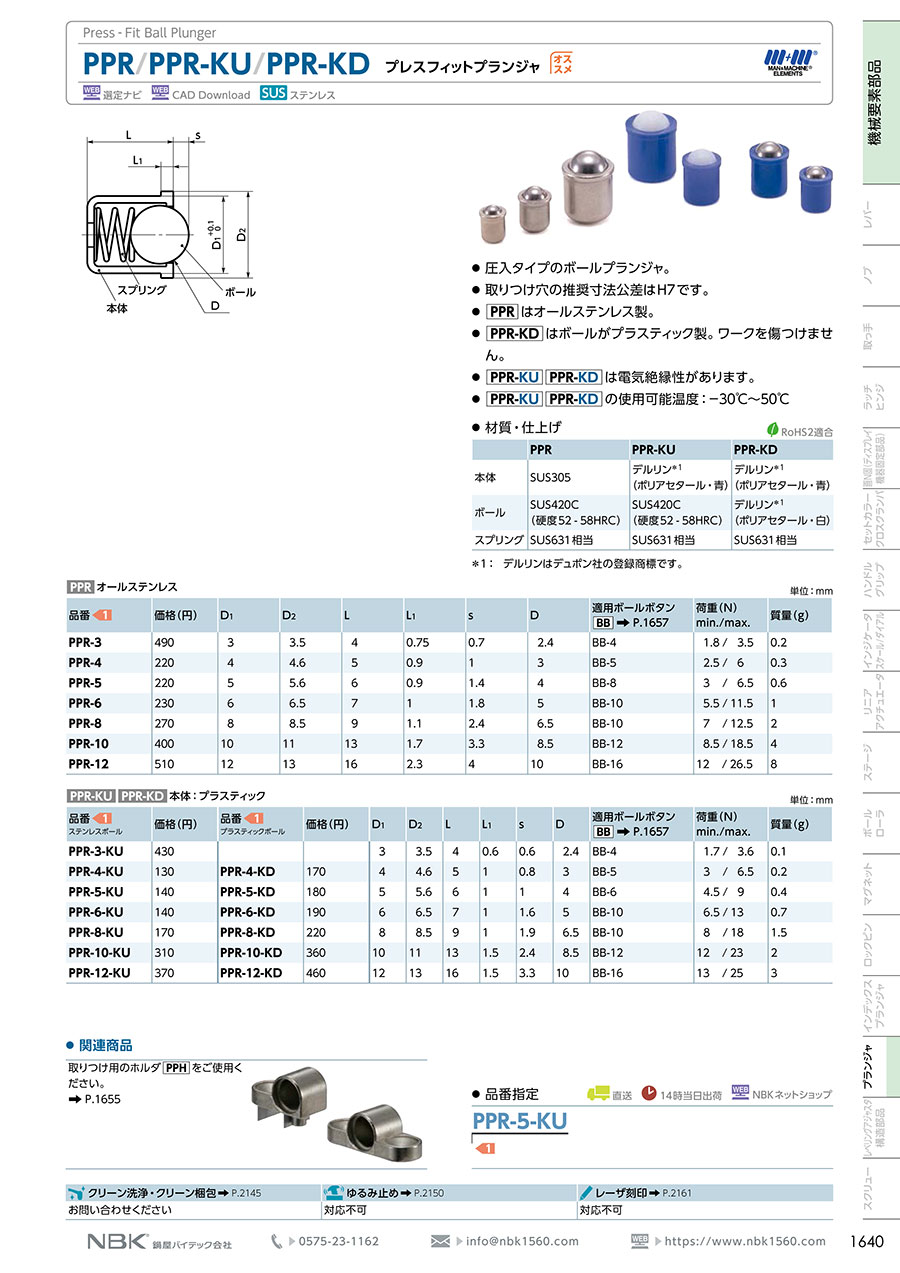

外形図
規格表
PPR-KU/PPR-KD 本体：プラスティック
単位：mm
| 型番 （ステンレスボール） | 型番 （プラスティックボール） | D1 | D2 | L | L1 | s | D | 適用ボールボタン | 荷重（N） min./max. | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|
| PPR-3-KU | - | 3 | 3.5 | 4 | 0.6 | 0.6 | 2.4 | BB-4 | 1.7 / 3.6 | 0.1 |
| PPR-4-KU | PPR-4-KD | 4 | 4.6 | 5 | 1 | 0.8 | 3 | BB-5 | 3 / 6.5 | 0.2 |
| PPR-5-KU | PPR-5-KD | 5 | 5.6 | 6 | 1 | 1 | 4 | BB-6 | 4.5 / 9 | 0.4 |
| PPR-6-KU | PPR-6-KD | 6 | 6.5 | 7 | 1 | 1.6 | 5 | BB-10 | 6.5 / 13 | 0.7 |
| PPR-8-KU | PPR-8-KD | 8 | 8.5 | 9 | 1 | 1.9 | 6.5 | BB-10 | 8 / 18 | 1.5 |
| PPR-10-KU | - | 10 | 11 | 13 | 1.5 | 2.4 | 8.5 | BB-12 | 12 / 23 | 2 |
| PPR-12-KU | PPR-12-KD | 12 | 13 | 16 | 1.5 | 3.3 | 10 | BB-16 | 13 / 25 | 3 |
PPR：オールステンレス
単位：mm
| 型番 | D1 | D2 | L | L1 | s | D | 適用ボールボタン | 荷重（N） min./max. | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| PPR-3 | 3 | 3.5 | 4 | 0.75 | 0.7 | 2.4 | BB-4 | 1.8 / 3.5 | 0.2 |
| PPR-4 | 4 | 4.6 | 5 | 0.9 | 1 | 3 | BB-5 | 2.5 / 6 | 0.3 |
| PPR-5 | 5 | 5.6 | 6 | 0.9 | 1.4 | 4 | BB-8 | 3 / 6.5 | 0.6 |
| PPR-6 | 6 | 6.5 | 7 | 1 | 1.8 | 5 | BB-10 | 5.5 / 11.5 | 1 |
| PPR-8 | 8 | 8.5 | 9 | 1.1 | 2.4 | 6.5 | BB-10 | 7 / 12.5 | 2 |
| PPR-10 | 10 | 11 | 13 | 1.7 | 3.3 | 8.5 | BB-12 | 8.5 / 18.5 | 4 |
| PPR-12 | 12 | 13 | 16 | 2.3 | 4 | 10 | BB-16 | 12 / 26.5 | 8 |
製品仕様
材質・仕上げ
| PPR | PPR-KU | PPR-KD | |
|---|---|---|---|
| 本体 | SUS305 | デルリン*1 （ポリアセタール・青） | デルリン*1 （ポリアセタール・青） |
| ボール | SUS420C （硬度52-58HRC） | SUS420C （硬度52-58HRC） | デルリン*1 （ポリアセタール・白） |
| スプリング | SUS631相当 | SUS631相当 | SUS631相当 |
*1：デルリンはデュポン社の商標登録です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
497円 ( 547円 ) | 4日目 |
492円 ( 541円 ) | 在庫品1日目当日出荷可能 |
292円 ( 321円 ) | 在庫品1日目当日出荷可能 |
248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
192円 ( 211円 ) | 在庫品1日目当日出荷可能 |
292円 ( 321円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
203円 ( 223円 ) | 在庫品1日目当日出荷可能 |
308円 ( 339円 ) | 在庫品1日目当日出荷可能 |
348円 ( 383円 ) | 3日目 |
198円 ( 218円 ) | 在庫品1日目当日出荷可能 |
348円 ( 383円 ) | 在庫品1日目当日出荷可能 |
306円 ( 337円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
498円 ( 548円 ) | 在庫品1日目当日出荷可能 |
416円 ( 458円 ) | 4日目 |
456円 ( 502円 ) | 4日目 |
699円 ( 769円 ) | 在庫品1日目当日出荷可能 |
787円 ( 866円 ) | 4日目 |
610円 ( 671円 ) | 4日目 |
詳細情報
基本情報
圧入タイプのボールプランジャ。
【特長】
・取りつけ穴の推奨寸法公差はH7です
・PPRはオールステンレス製
・PPR-KDはボールがプラスティック製。ワークを傷つけません
・PPR-KU、PPR-KDは電気絶縁性があります
・PPR-KU、PPR-KDの使用可能温度：-30℃～50℃
【用途】
・ワークの位置決めに、金型の位置決めに、ワークの押し出しに
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
プレスフィットプランジャ PPR／PPR-KU／PPR-KDのレビュー
特別注文品用の部品
5
5.02023/01/16
この商品はお客様からの特別注文品用に購入・使用しています。特別注文品なので、そうそう多く製造するわけではありませんし、製...もっと読む
0人が参考にしています。
検証用として購入しました
4
4.02019/12/10
開発製品の試作品に検証用として購入しました。試作品の回転物の位置決め用として、本体の材質違い、ボールの材質違いの部品を何...もっと読む
0人が参考にしています。
治具挟み込み時の固定に使用
4
4.02018/04/25
治具挟み込み時の固定に使用しています。商品自体は、得意先様の指定により使用している物ですが、加工も容易にできますし、過去...もっと読む
0人が参考にしています。
