鍋屋バイテック

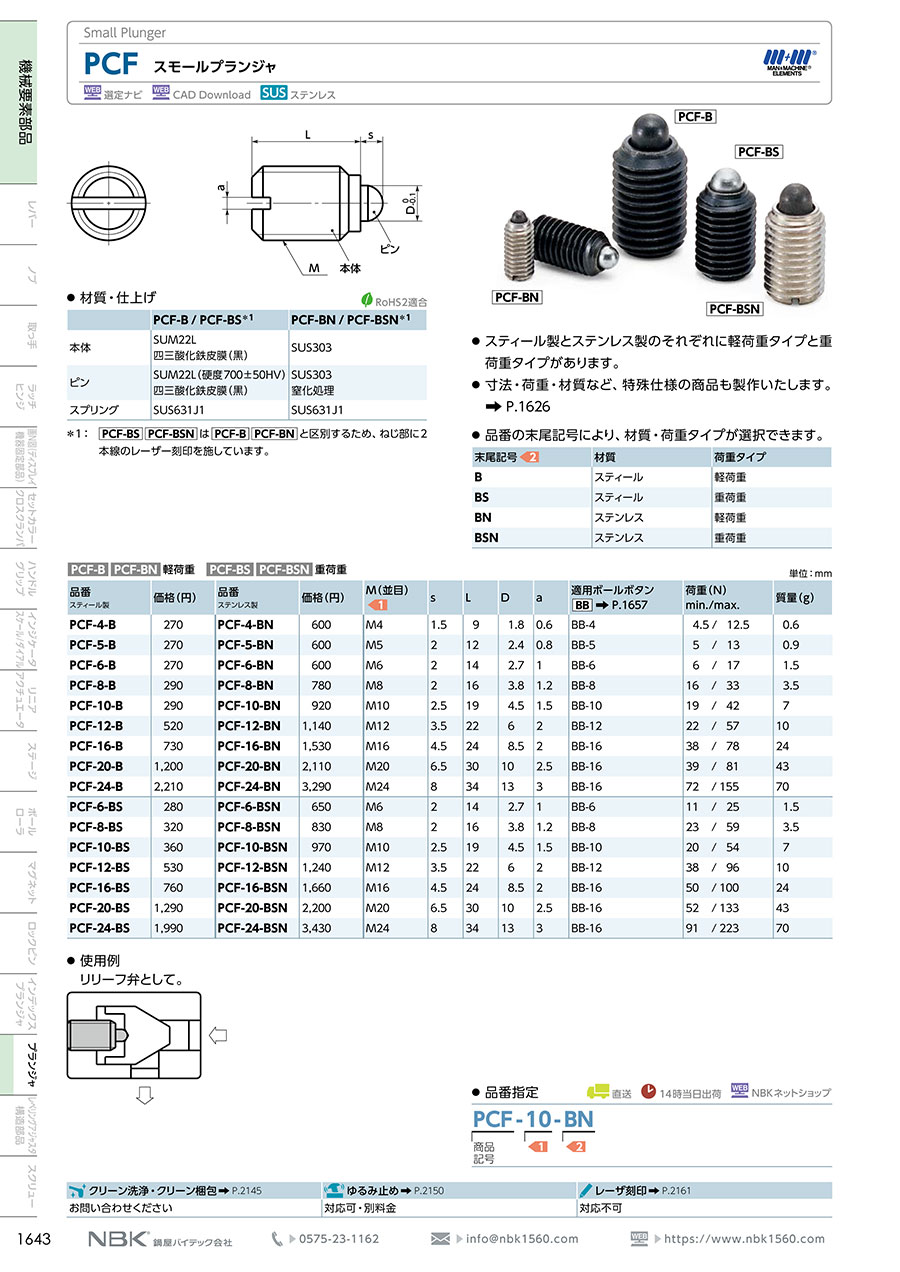

スモールプランジャ PCF

カタログ |

通常単価(税別): 358円～4,942円

税込単価: 394円～5,436円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

スティール製とステンレス製のそれぞれに軽荷重タイプと重荷重タイプがあります。【特長】・サイズがコンパク...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・仕上げ

商品記号	PDF-B／PCF-BS^*1	PCF-BN／PCF-BSN^*1
本体	SUM22L 四三酸化鉄皮膜（黒）	SUS303
ピン	SUM22L（硬度700±50HV）四三酸化鉄皮膜（黒）	SUS303 窒化処理
スプリング	SUS631J1	SUS631J1

*1：PCF-BS／PCF-BSNは、PCF-B／PCF-BNと区別するため、ねじ部に2本線のレーザー刻印を施しています。

規格表

PCF-B／PCF-BN：軽荷重、PCF-BS／PCF-BSN：重荷重

単位：mm

型番スティール製	型番ステンレス製	M（並目）	s	L	D	a	荷重（N） min./max.	質量（g）
PCF-4-B	PCF-4-BN	M4	1.5	9	1.8	0.6	4.5/12.5	0.6
PCF-5-B	PCF-5-BN	M5	2	12	2.4	0.8	5/13	0.9
PCF-6-B	PCF-6-BN	M6	2	14	2.7	1	6/17	1.5
PCF-8-B	PCF-8-BN	M8	2	16	3.8	1.2	16/33	3.5
PCF-10-B	PCF-10-BN	M10	2.5	19	4.5	1.5	19/42	7
PCF-12-B	PCF-12-BN	M12	3.5	22	6	2	22/57	10
PCF-16-B	PCF-16-BN	M16	4.5	24	8.5	2	38/78	24
PCF-20-B	PCF-20-BN	M20	6.5	30	10	2.5	39/81	43
PCF-24-B	PCF-24-BN	M24	8	34	13	3	72/155	70
PCF-6-BS	PCF-6-BSN	M6	2	14	2.7	1	11/25	1.5
PCF-8-BS	PCF-8-BSN	M8	2	16	3.8	1.2	23/59	3.5
PCF-10-BS	PCF-10-BSN	M10	2.5	19	4.5	1.5	20/54	7
PCF-12-BS	PCF-12-BSN	M12	3.5	22	6	2	38/96	10
PCF-16-BS	PCF-16-BSN	M16	4.5	24	8.5	2	50/100	24
PCF-20-BS	PCF-20-BSN	M20	6.5	30	10	2.5	52/133	43
PCF-24-BS	PCF-24-BSN	M24	8	34	13	3	91/223	70

使用例

リリーフ弁として

選定サポート情報

材質・荷重タイプの選択

品番の末尾記号により、材質・荷重タイプが選択できる。

末尾記号	材質	荷重タイプ
B	スティール	軽荷重
BS	スティール	重荷重
BN	ステンレス	軽荷重
BSN	ステンレス	重荷重

注文例

（1）M（並目）（2）末尾記号

型番リスト

表示件数

型番

先端材質

本体材質

外径

(mm)

ストローク

(mm)

本体表面処理

先端表面処理

先端熱処理

初期荷重（範囲）

(N)

初期荷重

(N)

最大荷重

(N)

長さ L

(mm)

先端部外径

(mm)

最小発注数量

スチール	スチール	4	1.5	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	4.5	12.5	9	1.8	1個
ステンレス	ステンレス	4	1.5	なし	窒化処理	なし	0.01～50	4.5	12.5	9	1.8	1個
スチール	スチール	5	2	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	5	13	12	2.4	1個
ステンレス	ステンレス	5	2	なし	窒化処理	なし	0.01～50	5	13	12	2.4	1個
スチール	スチール	6	2	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	6	17	14	2.7	1個
ステンレス	ステンレス	6	2	なし	窒化処理	なし	0.01～50	6	17	14	2.7	1個
スチール	スチール	6	2	四三酸化鉄皮膜	三価クロメート	焼入	0.01～50	11	25	14	2.7	1個
ステンレス	ステンレス	6	2	なし	窒化処理	なし	0.01～50	11	25	14	2.7	1個
スチール	スチール	8	2	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	16	33	16	3.8	1個
ステンレス	ステンレス	8	2	なし	窒化処理	なし	0.01～50	16	33	16	3.8	1個
スチール	スチール	8	2	四三酸化鉄皮膜	三価クロメート	焼入	0.01～50	23	59	16	3.8	1個
ステンレス	ステンレス	8	2	なし	窒化処理	なし	0.01～50	23	59	16	3.8	1個
スチール	スチール	10	2.5	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	19	42	19	4.5	1個
ステンレス	ステンレス	10	2.5	なし	窒化処理	なし	0.01～50	19	42	19	4.5	1個
スチール	スチール	10	2.5	四三酸化鉄皮膜	三価クロメート	焼入	0.01～50	20	54	19	4.5	1個
ステンレス	ステンレス	10	2.5	なし	窒化処理	なし	0.01～50	20	54	19	4.5	1個
スチール	スチール	12	3.5	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	22	57	22	6	1個
ステンレス	ステンレス	12	3.5	なし	窒化処理	なし	0.01～50	22	57	22	6	1個
スチール	スチール	12	3.5	四三酸化鉄皮膜	三価クロメート	焼入	0.01～50	38	96	22	6	1個
スチール	スチール	16	4.5	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	38	78	24	8.5	1個
ステンレス	ステンレス	16	4.5	なし	窒化処理	なし	0.01～50	38	78	24	8.5	1個
スチール	スチール	16	4.5	四三酸化鉄皮膜	三価クロメート	焼入	0.01～50	50	100	24	8.5	1個
ステンレス	ステンレス	16	4.5	なし	窒化処理	なし	0.01～50	50	100	24	8.5	1個
スチール	スチール	20	6.5	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	39	81	30	10	1個
ステンレス	ステンレス	20	6.5	なし	窒化処理	なし	0.01～50	39	81	30	10	1個
スチール	スチール	20	6.5	四三酸化鉄皮膜	三価クロメート	焼入	50.01～100	52	133	30	10	1個
スチール	スチール	24	8	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	50.01～100	72	155	34	13	1個
ステンレス	ステンレス	24	8	なし	窒化処理	なし	50.01～100	72	155	34	13	1個
スチール	スチール	24	8	四三酸化鉄皮膜	三価クロメート	焼入	50.01～100	91	223	34	13	1個
ステンレス	ステンレス	24	8	なし	窒化処理	なし	50.01～100	91	223	34	13	1個

通常単価(税別) (税込単価)	通常出荷日

465円 ( 512円 )	3日目
808円 ( 889円 )	在庫品1日目当日出荷可能
537円 ( 591円 )	在庫品1日目当日出荷可能
808円 ( 889円 )	在庫品1日目当日出荷可能
438円 ( 482円 )	在庫品1日目当日出荷可能
928円 ( 1,021円 )	在庫品1日目当日出荷可能
358円 ( 394円 )	4日目
1,078円 ( 1,186円 )	在庫品1日目当日出荷可能
556円 ( 612円 )	3日目
1,067円 ( 1,174円 )	在庫品1日目当日出荷可能
523円 ( 575円 )	4日目
1,272円 ( 1,399円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
1,152円 ( 1,267円 )	在庫品1日目当日出荷可能
577円 ( 635円 )	在庫品1日目当日出荷可能
1,319円 ( 1,451円 )	4日目
760円 ( 836円 )	在庫品1日目当日出荷可能
1,584円 ( 1,742円 )	3日目
773円 ( 850円 )	在庫品1日目当日出荷可能
988円 ( 1,087円 )	4日目
2,144円 ( 2,358円 )	在庫品1日目当日出荷可能
1,099円 ( 1,209円 )	3日目
2,201円 ( 2,421円 )	在庫品1日目当日出荷可能
1,634円 ( 1,797円 )	在庫品1日目当日出荷可能
2,797円 ( 3,077円 )	4日目
1,546円 ( 1,701円 )	4日目
2,899円 ( 3,189円 )	4日目
4,387円 ( 4,826円 )	4日目
2,658円 ( 2,924円 )	4日目
4,942円 ( 5,436円 )	4日目

詳細情報

基本情報

基本情報

スティール製とステンレス製のそれぞれに軽荷重タイプと重荷重タイプがあります。
【特長】
・サイズがコンパクトです。
・マイナスドライバーで締め付けます。
【用途】
・ワークの位置決め用途。
・リリーフ弁。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
スモールプランジャ PSS／PSSS
鍋屋バイテック社製の類似のストロークプランジャです。
イマオコーポレーション
ショートプランジャー（ZSP-SUS・SPL-SUS・SPLH-SUS）
イマオコーポレーション社製の類似のストロークプランジャです。
小西製作所
ショートストロークプランジャー SPS
小西製作所社製の類似のストロークプランジャです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スモールプランジャ PCFのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q特殊品の対応は可能ですか。

可能です。ご希望のサイズ、荷重、材質をご連絡ください

この商品を見た人は、こんな商品も見ています

	今見ている商品スモールプランジャ PCF	ショートプランジャー（ZSP-SUS・SPL-SUS・SPLH-SUS）	ショートプランジャー（ロングロック付）（LSPLL・LSPL・LSPLH）	ショートストロークプランジャー（軽荷重用）SP-S	スクリューダンパー（SCD）	ロングストロークプランジャー（軽荷重用）HSP-L
メーカー	鍋屋バイテック	イマオコーポレーション	イマオコーポレーション	小西製作所	イマオコーポレーション	小西製作所
通常価格	358円-	446円 -	562円 -	951円 -	1,389円 -	5,707円
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	2日目	在庫品1日目〜	39日目
取付方法	ねじ込み	ねじ込み	ねじ込み	ねじ込み	ねじ込み	ねじ込み
ゆるみ止め	なし	なし	あり	アロック	なし	アロック
ピンプランジャ種類	球面	球面	球面	球面 / 六角穴付 / ショートストローク	フラット	球面 / 六角穴付 / ロングストローク
レンチ穴形状	マイナス	マイナス	マイナス	六角	六角	六角
