クランプ併用の際は、モーメント荷重を受ける状況ではご使用できません。
レールの取付穴と両端は素地です。
予圧タイプのキャリッジは移動体を固定するものではありません。ミニガイドレールが垂直やななめの状態では移動体がスライド（落下）し危険ですので使用しないでください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

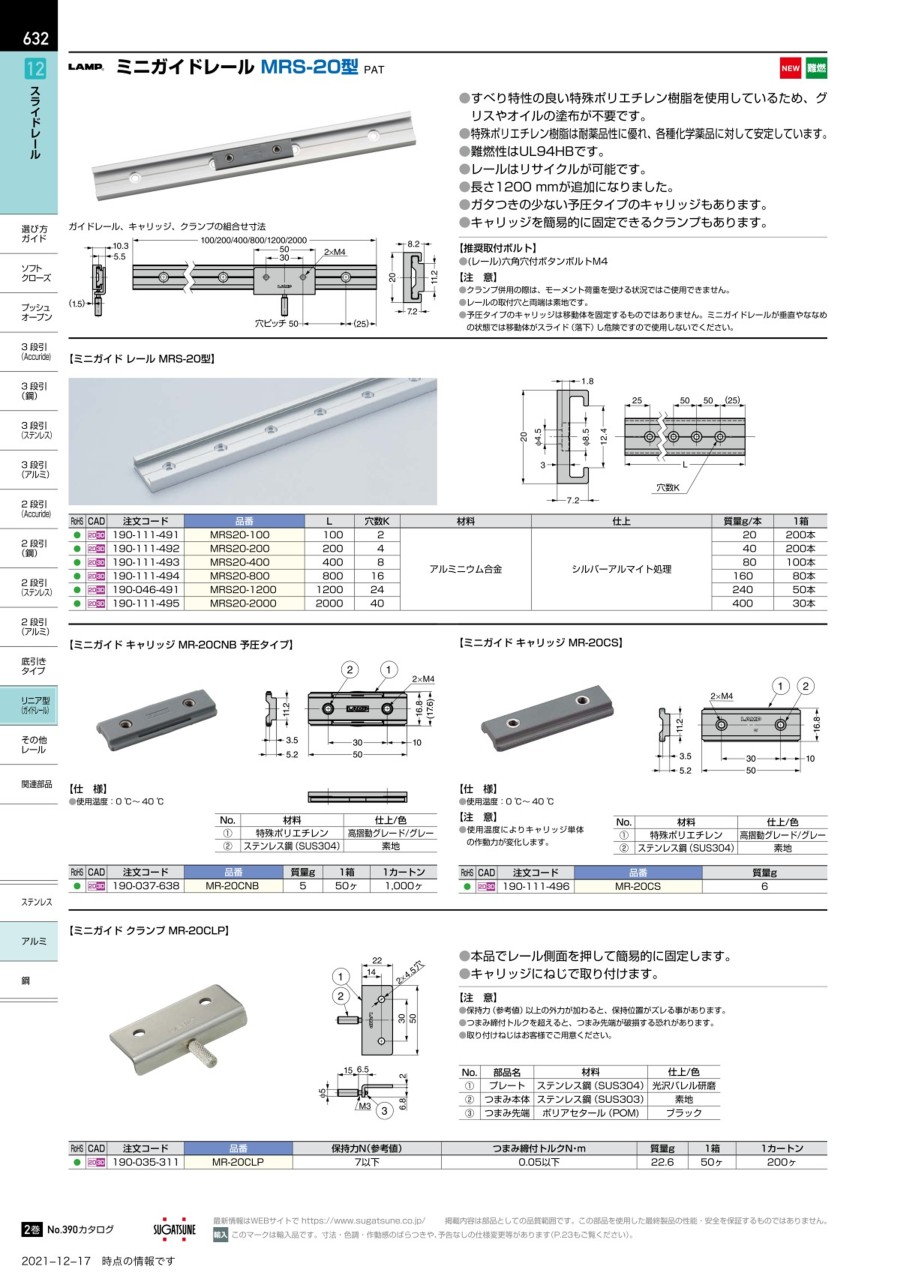

MRS-20型

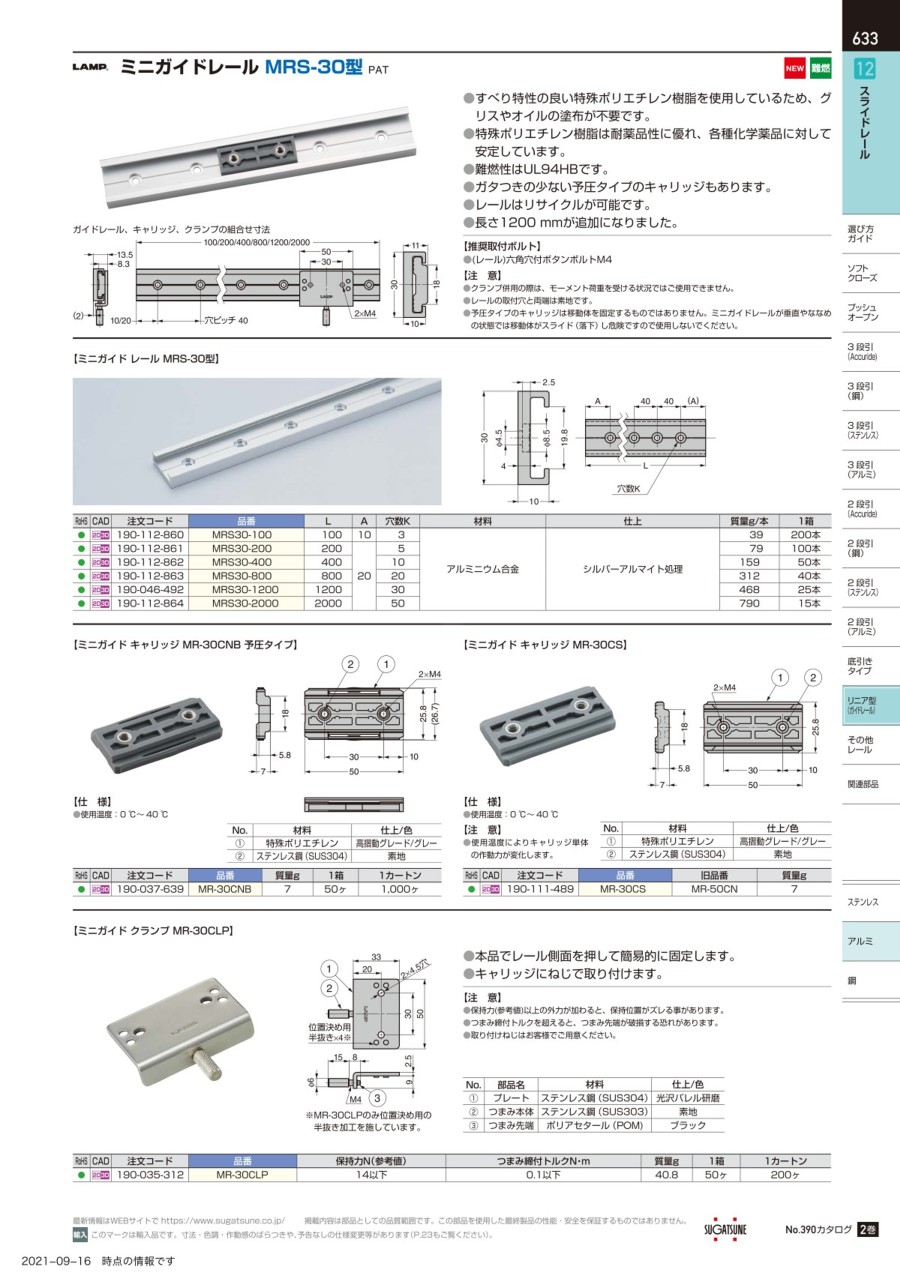

MRS-30型

【組み合わせ仕様図】

組み合わせ例：MR-20CS
※MR-20CNB予圧タイプも共通

組み合わせ例：MR-30CS
※MR-30CNB予圧タイプも共通

製品仕様

軽くて丈夫なアルミニウム合金製です。
アルマイト処理により、耐食性にも優れています。
リサイクルが可能です。

【推奨取付ボルト】

六角穴付ボタンボルトM4

【注意】

取付穴と両端は素地です。

規格表

MRS-20型

型番	レール長さL	穴数K	材料	仕上	質量g	対応キャリッジ
MRS20-100	100	2	アルミニウム合金	シルバーアルマイト処理	20/本	MR-20CS
MRS20-200	200	4			40/本
MRS20-400	400	8			80/本
MRS20-800	800	16			160/本

MRS-30型

型番	レール長さL	A	穴数K	材料	仕上	質量g	対応キャリッジ
MRS30-100	100	10	3	アルミニウム合金	シルバーアルマイト処理	39/本	MR-30CS
MRS30-200	200	20	5			79/本
MRS30-400	400		10			159/本
MRS30-800	800		20			312/本
MRS30-2000	2000		50			790/本

製品特長紹介動画

【使いやすい！簡易レール】ミニガイドレール MRS型[スガツネ工業]

ミニガイドキャリッジ MR-30CB ガタ軽減タイプをご紹介！[スガツネ工業]

型番リスト

表示件数

型番

長さ

(mm)

サイズ

タイプ

種類

トラスココード

RoHS?

最小発注数量

60	26.4	予圧2方向	キャリッジ	-	-	1個
100	20	標準	レール	377-0290	10	2個
200	20	標準	レール	377-0303	10	2個
400	20	標準	レール	377-0320	10	2個
800	20	標準	レール	377-0338	10	2個
100	30	標準	レール	377-0346	10	2個
200	30	標準	レール	377-0354	10	2個
2000	30	標準	レール	377-0362	-	1個
400	30	標準	レール	377-0371	10	2個
800	30	標準	レール	377-0389	10	2個

通常単価(税別) (税込単価)	通常出荷日

1,961円 ( 2,157円 )	4日目
451円 ( 496円 )	在庫品1日目当日出荷可能
663円 ( 729円 )	在庫品1日目当日出荷可能
1,173円 ( 1,290円 )	在庫品1日目当日出荷可能
2,049円 ( 2,254円 )	在庫品1日目当日出荷可能
629円 ( 692円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
6,668円 ( 7,335円 )	在庫品1日目当日出荷可能
1,887円 ( 2,076円 )	在庫品1日目当日出荷可能
3,290円 ( 3,619円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

精密さを必要としない移動体用のガイドレール。
【特長】
・コンパクト設計のため、様々な場所に使用できる
・振動に強いシンプルな構造
・キャリッジは、耐摩耗性、滑り特製のよい樹脂を使用しているため、グリスやオイルの塗布が不要
【用途】
・自動販売機、アミューズメント、入出金機、医療機器など

ご注意

クランプ併用の際は、モーメント荷重を受ける状況ではご使用できません。
レールの取付穴と両端は素地です。
予圧タイプのキャリッジは移動体を固定するものではありません。ミニガイドレールが垂直やななめの状態では移動体がスライド（落下）し危険ですので使用しないでください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
