ガイド付ツインロッドシリンダΦ6複動形 TDA
- 通常単価(税別)
- 10,086円～16,060円
- 税込単価
- 11,095円～17,666円
2本のシリンダをコンパクトに一体化した、独創の回転レスシリンダ。【特長】・スク...
詳細情報を確認する
未確定：候補が79型番あります。
商品情報
外形図
A：49、B：10、C：39、D：13mm

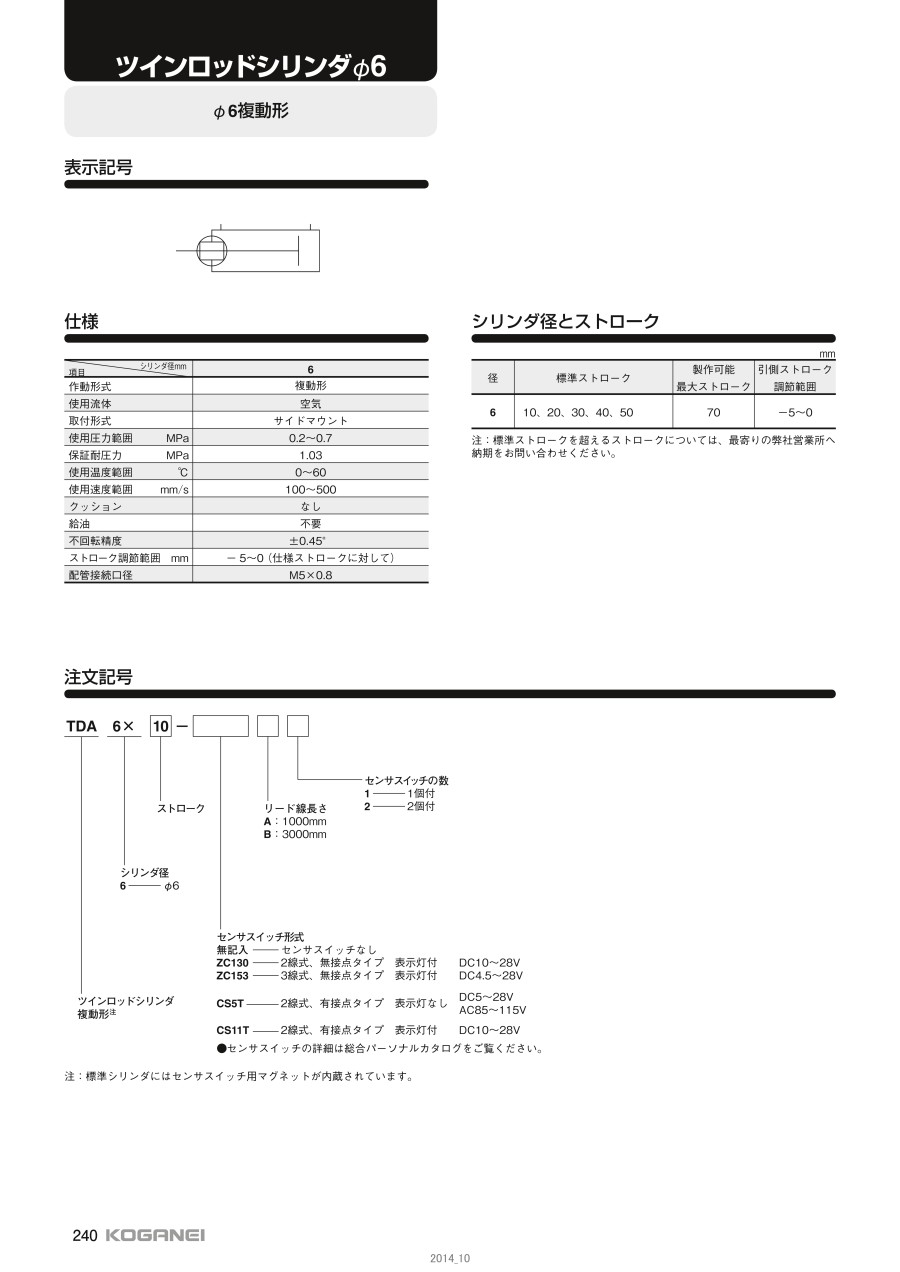

製品仕様
| 項目 | シリンダ径 mm |
|---|---|
| 6 | |
| 作動形式 | 複動形 |
| 仕様流体 | 空気 |
| 取付形式 | サイドマウント |
| 使用圧力範囲 MPa | 0.2～0.7 |
| 保証耐圧力 MPa | 1.03 |
| 使用温度範囲 ℃ | 0～+60 |
| 使用速度範囲 mm/s | 100～500 |
| クッション | なし |
| 給油 | 不要 |
| 不回転精度 | ±0.45° |
| ストローク調節範囲 mm | -5～0（仕様ストロークに対して） |
| 配管接続口径 | M5×0.8 |
シリンダ径とストローク
| 径 | 標準ストローク | 製作可能 最大ストローク | 引側ストローク 調節範囲 |
|---|---|---|---|
| 6 | 10、20、30、40、50 | 70 | -5～0 |
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,282円 ( 11,310円 ) | 在庫品1日目当日出荷可能 |
10,718円 ( 11,790円 ) | 7日目 |
12,357円 ( 13,593円 ) | 7日目 |
11,040円 ( 12,144円 ) | 7日目 |
12,988円 ( 14,287円 ) | 7日目 |
10,720円 ( 11,792円 ) | 7日目 |
12,360円 ( 13,596円 ) | 7日目 |
11,043円 ( 12,147円 ) | 7日目 |
12,986円 ( 14,285円 ) | 7日目 |
11,690円 ( 12,859円 ) | 7日目 |
14,290円 ( 15,719円 ) | 7日目 |
12,023円 ( 13,225円 ) | 7日目 |
15,599円 ( 17,159円 ) | 7日目 |
11,803円 ( 12,983円 ) | 7日目 |
14,508円 ( 15,959円 ) | 7日目 |
12,114円 ( 13,325円 ) | 7日目 |
15,142円 ( 16,656円 ) | 7日目 |
10,086円 ( 11,095円 ) | 在庫品1日目当日出荷可能 |
10,955円 ( 12,051円 ) | 7日目 |
12,589円 ( 13,848円 ) | 7日目 |
13,224円 ( 14,546円 ) | 7日目 |
10,956円 ( 12,052円 ) | 7日目 |
13,850円 ( 15,235円 ) | 7日目 |
11,410円 ( 12,551円 ) | 7日目 |
13,224円 ( 14,546円 ) | 7日目 |
11,920円 ( 13,112円 ) | 7日目 |
14,519円 ( 15,971円 ) | 7日目 |
12,253円 ( 13,478円 ) | 7日目 |
15,186円 ( 16,705円 ) | 7日目 |
12,033円 ( 13,236円 ) | 7日目 |
14,745円 ( 16,220円 ) | 7日目 |
12,345円 ( 13,580円 ) | 7日目 |
15,371円 ( 16,908円 ) | 7日目 |
10,247円 ( 11,272円 ) | 7日目 |
11,177円 ( 12,295円 ) | 7日目 |
12,810円 ( 14,091円 ) | 7日目 |
11,177円 ( 12,295円 ) | 7日目 |
12,812円 ( 14,093円 ) | 7日目 |
11,634円 ( 12,797円 ) | 7日目 |
13,445円 ( 14,790円 ) | 7日目 |
12,142円 ( 13,356円 ) | 7日目 |
14,746円 ( 16,221円 ) | 7日目 |
12,480円 ( 13,728円 ) | 7日目 |
15,407円 ( 16,948円 ) | 7日目 |
12,254円 ( 13,479円 ) | 7日目 |
14,965円 ( 16,462円 ) | 7日目 |
12,565円 ( 13,822円 ) | 7日目 |
15,592円 ( 17,151円 ) | 7日目 |
11,470円 ( 12,617円 ) | 7日目 |
11,425円 ( 12,568円 ) | 7日目 |
12,773円 ( 14,050円 ) | 7日目 |
13,692円 ( 15,061円 ) | 7日目 |
11,425円 ( 12,568円 ) | 7日目 |
12,773円 ( 14,050円 ) | 7日目 |
11,884円 ( 13,072円 ) | 7日目 |
13,692円 ( 15,061円 ) | 7日目 |
12,389円 ( 13,628円 ) | 7日目 |
14,994円 ( 16,493円 ) | 7日目 |
12,726円 ( 13,999円 ) | 7日目 |
15,653円 ( 17,218円 ) | 7日目 |
詳細情報
基本情報
2本のシリンダをコンパクトに一体化した、独創の回転レスシリンダ。
【特長】
・スクエアなスタイル、ガイド不要のコンパクト設計、ダイレクトマウントで機械装置の小形化に威力を発揮
・不回転精度は±0.45°しかも推力は従来シリンダの2倍
・不回転装置の設計コスト、部品点数などを大幅に削減
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
商品担当おすすめ
ガイド付ツインロッドシリンダΦ6複動形 TDAのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q動作させるために、本体以外何を用意すれば良いですか。
A
スピードコントローラ、チューブ、エアバルブ、継手等ご用意ください。
