駆動機器ガイド付 ツインロッドシリンダBシリーズ シリンダ内径 D（Φ）10～32
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 10,455円～37,168円特別価格
- 税込単価
- 11,501円～40,885円特別価格
Φ10～32（シリンダ径10～32mm）2本のシリンダをコンパクトに一体化した...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
複動形寸法図
φ10（直径10mm）
φ10（直径10mm）
φ10（直径10mm）
ロッド先端部
製品仕様
| 項目 | シリンダ径mm | ||||
|---|---|---|---|---|---|
| 10 | 16 | 20 | 25 | 32 | |
| 作動形式 | 複動形 | ||||
| 使用流体 | 空気 | ||||
| 取付形式 | サイドマウント | ||||
| 使用圧力範囲 MPa | 0.15～0.7 | 0.1～0.7 | |||
| 保証耐圧力 MPa | 1.05 | ||||
| 使用温度範囲 ℃ | 0～+60 | ||||
| 使用速度範囲 mm/s | 100～500 | ||||
| クッション | ゴムバンパ方式 | ||||
| 給油 | 不要（ただし、給油する場合はタービン油1種［ISO VG32］相当品） | ||||
| 不回転精度 | ±0.4° | ±0.3° | |||
| ストローク調節範囲 mm | -5～0（仕様ストロークに対して） | ||||
| 配管接続口径 | M5×0.8 | Rc1/8 | |||
シリンダ径とストローク
| 径 | 標準ストローク | 製作可能最大ストローク | 引側ストローク調節範囲 |
|---|---|---|---|
| 10 | 10、20、30、40、50、60、70 | 140 | -5～0 |
| 16 | 10、20、30、40、50、60、70、80、90、100 | 200 | |
| 20 | 10、20、30、40、50、60、70、80、90、100 | 200 | |
| 25 | 10、20、30、40、50、60、70、80、90、100 | 200 | |
| 32 | 10、20、30、40、50、60、70、80、90、100 | 200 |
単位：mm
ノン・イオン仕様も上表に準ずる。
カタログは下記リンクからもご参照いただけます。

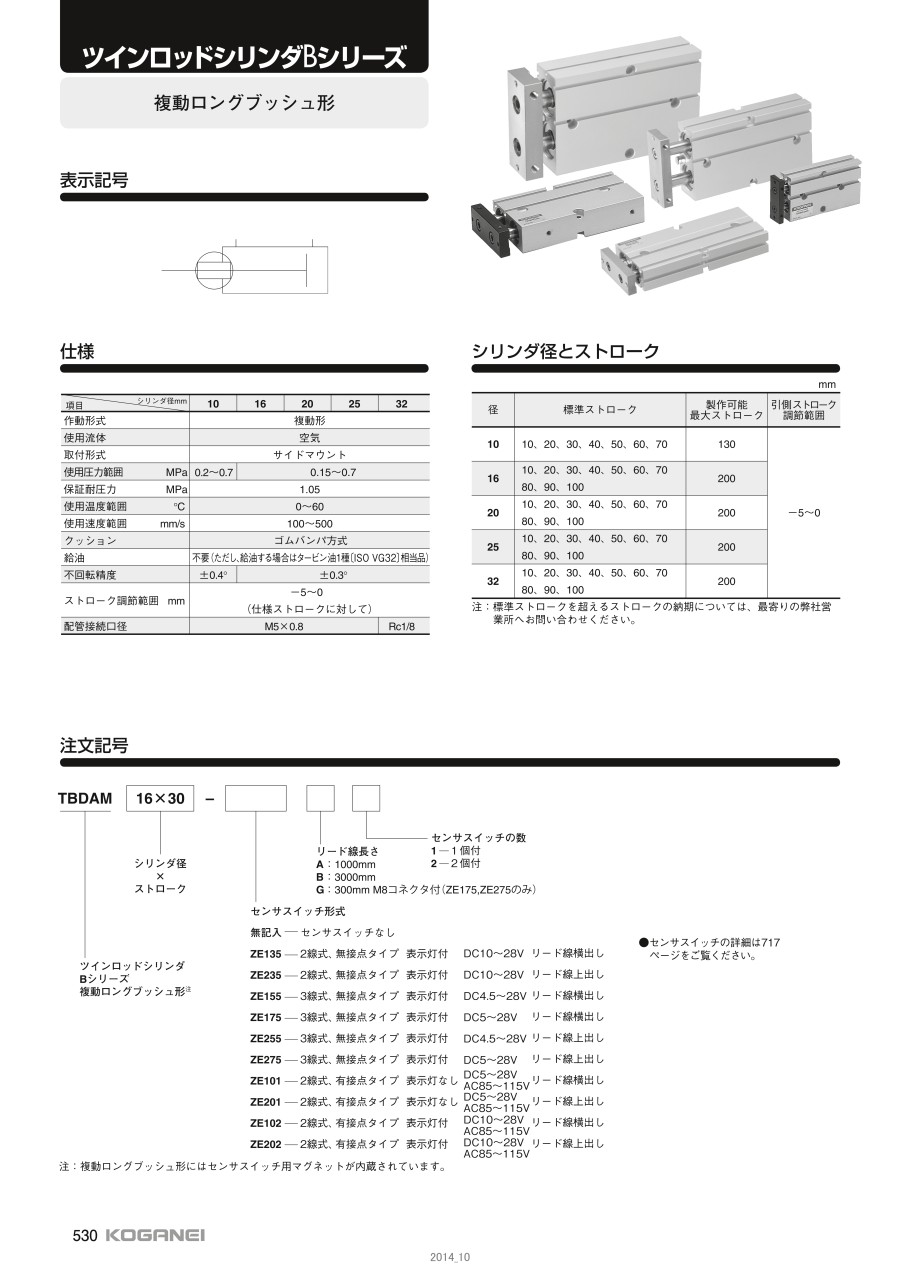

TBDA ツインロッドシリンダBシリーズ複動形
TBDAK エンドキープシリンダ複動形
TBDAM ツインロッドシリンダBシリーズ複動ロングブッシュ形
TBSA ツインロッドシリンダBシリーズ押出単動形
規格表
| 径 | 記号 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | ストローク | |||||||
| E | |||||||||||
| 10 | 20 | 30 | 40 | 50 | 60 | 70 | |||||
| 10 | 58 | 12 | 46 | 10 | 30 | 30 | 35 | 40 | 45 | 50 | 55 |
座ぐり深さは本体上面からの数値。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,016円 ( 14,318円 ) | 9日目 |
20,056円18,451円 ( 20,296円 ) | 9日目 |
16,677円 ( 18,345円 ) | 9日目 |
20,334円18,707円 ( 20,578円 ) | 9日目 |
15,563円 ( 17,119円 ) | 9日目 |
18,107円 ( 19,918円 ) | 9日目 |
20,334円18,707円 ( 20,578円 ) | 9日目 |
17,100円 ( 18,810円 ) | 9日目 |
21,194円19,498円 ( 21,448円 ) | 9日目 |
10,459円 ( 11,505円 ) | 在庫品1日目当日出荷可能 |
11,615円 ( 12,777円 ) | 7日目 |
13,571円 ( 14,928円 ) | 7日目 |
11,952円 ( 13,147円 ) | 7日目 |
14,234円 ( 15,657円 ) | 7日目 |
11,616円 ( 12,778円 ) | 7日目 |
13,573円 ( 14,930円 ) | 7日目 |
15,302円 ( 16,832円 ) | 7日目 |
11,786円 ( 12,965円 ) | 7日目 |
14,235円 ( 15,659円 ) | 7日目 |
12,375円 ( 13,613円 ) | 7日目 |
15,620円 ( 17,182円 ) | 7日目 |
18,100円16,652円 ( 18,317円 ) | 7日目 |
12,696円 ( 13,966円 ) | 7日目 |
15,713円 ( 17,284円 ) | 在庫品1日目当日出荷可能 |
18,739円17,239円 ( 18,963円 ) | 7日目 |
12,490円 ( 13,739円 ) | 7日目 |
15,690円 ( 17,259円 ) | 7日目 |
12,812円 ( 14,093円 ) | 7日目 |
15,959円 ( 17,555円 ) | 7日目 |
12,490円 ( 13,739円 ) | 7日目 |
13,934円 ( 15,327円 ) | 7日目 |
12,812円 ( 14,093円 ) | 7日目 |
15,959円 ( 17,555円 ) | 7日目 |
11,615円 ( 12,777円 ) | 7日目 |
13,571円 ( 14,928円 ) | 7日目 |
11,952円 ( 13,147円 ) | 7日目 |
14,234円 ( 15,657円 ) | 7日目 |
11,615円 ( 12,777円 ) | 7日目 |
13,572円 ( 14,929円 ) | 7日目 |
11,952円 ( 13,147円 ) | 7日目 |
14,234円 ( 15,657円 ) | 7日目 |
12,375円 ( 13,613円 ) | 7日目 |
15,079円 ( 16,587円 ) | 7日目 |
12,696円 ( 13,966円 ) | 7日目 |
15,713円 ( 17,284円 ) | 在庫品1日目当日出荷可能 |
12,490円 ( 13,739円 ) | 7日目 |
15,296円 ( 16,826円 ) | 7日目 |
12,812円 ( 14,093円 ) | 7日目 |
15,959円 ( 17,555円 ) | 7日目 |
10,798円 ( 11,878円 ) | 在庫品1日目当日出荷可能 |
12,293円 ( 13,522円 ) | 7日目 |
13,913円 ( 15,304円 ) | 7日目 |
12,289円 ( 13,518円 ) | 7日目 |
14,749円 ( 16,224円 ) | 7日目 |
11,967円 ( 13,164円 ) | 7日目 |
15,751円 ( 17,326円 ) | 7日目 |
15,869円 ( 17,456円 ) | 7日目 |
12,289円 ( 13,518円 ) | 7日目 |
14,571円 ( 16,028円 ) | 7日目 |
16,854円 ( 18,539円 ) | 7日目 |
詳細情報
基本情報
Φ10～32（シリンダ径10～32mm）2本のシリンダをコンパクトに一体化した、独創の回転レスシリンダ。
【特長】
・薄形でスクエアなフォルム、ガイド不要のコンパクト設計、ダイレクトマウントでしかもセンサスイッチ用マグネットを標準装備
・小形センサスイッチリード線横出しタイプは、本体から出っぱらず、機械装置の小形化をより推進する。また、3面5か所取付方式の採用により、きめこまかな検出ができる
・抜群の不回転精度、しかもダブルピストン構造により推力は2倍
・ツインロッドシリンダBシリーズがさらにスペース・工数削減、ローコスト化を可能にする
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
