不回転精度は標準（ブッシュ）タイプで±0.3°以下ベアリングタイプが±0.1°以下。ロングベアリングタイプなら±0.05°以下とガイド部の構造別に3グレードφ16～40（直径16～40mm）と5種類揃ったシリンダ径と共に用途に応じた精度が選択でき、極めてコストパフォーマンスが高い空気圧駆動システムが構築可能。
シリンダ部と一体となった両サイドのガイド部はコンパクトで軽量。しかも剛性は充分。突起の少ない洗練されたデザインの本体は多様な取付方式に対応。配管・配線も集合化され取付・調節・保守が容易な設置となっている。
センサスイッチの作動点が外部から確認できるセンサインジケータとセンサスイッチ用マグネットを標準装備。小形スイッチセンサがすっきりと突起なしに装備でき調節も簡単。
本体と統一デザインのコンパクトなショックアブソーバユニットは、新設計の小形ショックアブソーバを内蔵。標準（片ロッド）シリンダのもガイドロッドの両脇に各一個装着可能。

シリンダアクシスシリンダシリーズの外観A

シリンダアクシスシリンダシリーズの外観B

シリンダアクシスシリンダシリーズの外観C

シリンダアクシスシリンダシリーズの外観D

仕様

項目		シリンダ径mm
項目		16	20	25	32	40
作動形式		複動形
使用流体		空気
取付形式		サイドマウント（3方向）ヘッド側ダイレクトマウントヘッド側サイドマウント
使用圧力範囲	MPa	0.1～0.7
保証耐圧力	MPa	1.03
使用温度範囲	℃	0～60
使用速度範囲	mm/s	100～500
クッション	標準	ゴムバンパ
クッション	オプション	ショックアブソーバ
給油		不要
不回転精度	標準（ブッシュ）仕様	±0.3°以下
	ベアリング仕様	±0.1°以下
	ロングベアリング仕様	±0.05°以下
ストローク調節範囲（仕様ストロークに対して片側）mm		-5～0	-12～0	-15～0	-20～0	-23～0
配管接続口径		M5×0.8			Rc1/8

シリンダ径とストローク

シリンダ径	標準ストローク	製作可能最大ストローク
シリンダ径	標準ストローク	XDA,XDAA,XDAQ,XDAD	XDAAD,XDADQ
16	25,50,75,100,125	500	200
20	25,50,75,100,125,150	500	500
25	25,50,75,100,125,150,175	500	500
32	25,50,75,100,125,150,175,200,225	500	500
40	25,50,75,100,125,150,175,200,225,250,275,300	500	500

最低作動圧力（水平取付）

型番	シリンダ径	ストローク	最低作動圧力
XDA XDAA	16	200以上	0.2MPa
	20	200以上	0.2MPa
	25	250以上	0.2MPa
	32	300以上	0.2MPa
	40	400以上	0.2MPa

質量

	片ロッド				両ロッド				オプション加算質量
	ゼロストローク質量			ストローク 1mmごとの加算質量	ゼロストローク質量			ストローク 1mmごとの加算質量	ヘッド側サイドマウントブラケット -2	配管アダプタ -L	ショックアブソーバユニット -SS□	センサスイッチ
シリンダ径	ガイド部構造				ゼロストローク質量							センサスイッチ
シリンダ径	標準（ブッシュ） XDA	ベアリング XDAA	ロングベアリング XDAQ		ブッシュ XDAD	ベアリング XDAAD	ロングベアリング XDADQ					ZC601,ZC605, ZC630,ZC653
16	0.293	0.305	0.365	0.003	0.351	0.363	0.423	0.004	0.048	0.043	0.113	リード線A（1000mm）：0.02 リード線B（3000mm）：0.05
20	0.506	0.526	0.639	0.004	0.593	0.613	0.726	0.005	0.064	0.058	0.188
25	0.601	0.62	0.774	0.005	0.731	0.751	0.904	0.007	0.093	0.077	0.244
32	0.997	1.043	1.294	0.008	1.261	1.307	1.559	0.011	0.161	0.161	0.442
40	1.024	1.093	1.42	0.012	1.485	1.554	1.88	0.017	0.279	0.23	0.615

開発秘話

AXISのAはAccess（接近）とAggregation（集合）。
Xは完全と無限。
I はIntelligen（t 知能）。
SはSystem（体系）とSureness（確実性）を、それぞれ意味します。
そしてAXISは、エア･アクチュエータの新しい価値を示す、文字通り「座標軸」としての使命をもって登場しました。

型番リスト

表示件数

型番

XDAA16X75-SSL-ZC630B2

XDAA16X125-SSL-ZC630B2

XDAQ16X125-SSL-ZC605B2

XDAQ20X200-SSL

ストローク L

(mm)

シリンダ内径 D

(φ)

ガイド部構造

センサスイッチ

リード線長さ

センサスイッチ数

ショックアブソーバ

最小発注数量

-	-	-	-	-	-	-	1個
75	20	ブッシュタイプ	なし	なし	なし	ショックアブソーバ（右側）	1個
50	25	ブッシュタイプ	なし	なし	なし	なし	1個
-	-	-	-	-	-	-	1個
75	16	ベアリングタイプ	ZC630	3m	2個付	ショックアブソーバ（左側）	1個
125	16	ベアリングタイプ	ZC630	3m	2個付	ショックアブソーバ（左側）	1個
150	20	ベアリングタイプ	なし	なし	なし	なし	1個
175	40	ベアリングタイプ	ZC630	3m	2個付	なし	1個
25	16	ロングベアリングタイプ	なし	なし	なし	なし	1個
125	16	ロングベアリングタイプ	なし	なし	なし	なし	1個
125	16	ロングベアリングタイプ	ZC605	3m	2個付	ショックアブソーバ（左側）	1個
200	20	ロングベアリングタイプ	なし	なし	なし	ショックアブソーバ（左側）	1個

通常単価(税別) (税込単価)	通常出荷日

16,900円 ( 18,590円 )	8日目
38,430円 ( 42,273円 )	8日目
22,118円 ( 24,330円 )	8日目
53,243円 ( 58,567円 )	9日目
44,238円 ( 48,662円 )	9日目
45,566円 ( 50,123円 )	9日目
29,117円 ( 32,029円 )	9日目
53,449円 ( 58,794円 )	9日目
27,112円 ( 29,823円 )	9日目
29,445円 ( 32,390円 )	9日目
49,795円 ( 54,775円 )	9日目
58,679円 ( 64,547円 )	9日目

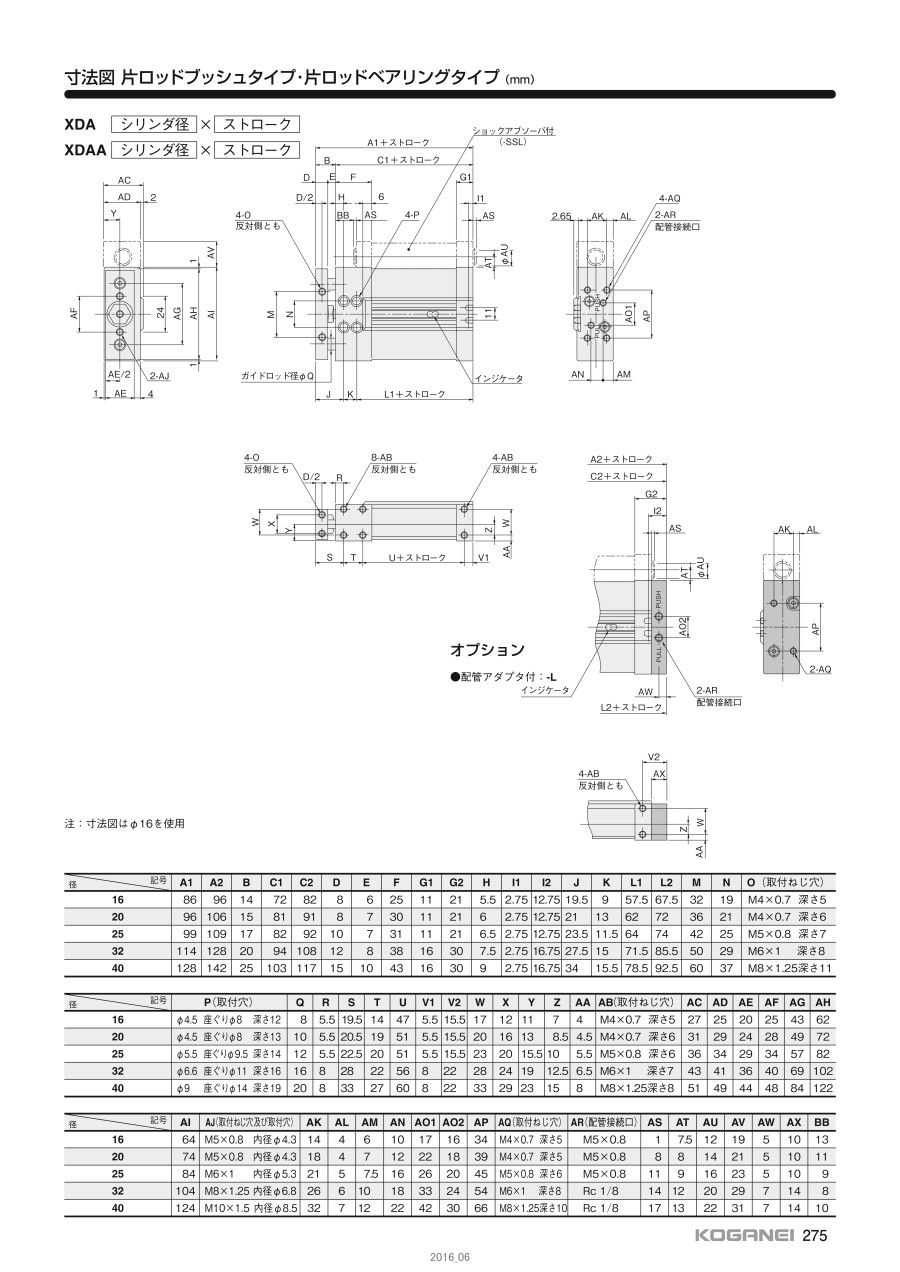

詳細情報

基本情報

基本情報

コストパフォーマンスと使い易さの追及から生まれた、ガイド付・角形シリンダの新機軸。
【特長】
・不回転精度は標準タイプ±0.3以下、ベアリングタイプ±0.1以下、ロングベアリングタイプ±0.05以下とガイド部の構造別に3グレード
・Φ16～Φ40と5種類揃ったシリンダ径とともに用途に応じた精度が選択でき、極めてコストパフォーマンスの高い空気圧駆動システムが構築可能
・シリンダ部と一体となった両サイドのガイド部は、コンパクトで軽量
・しかも剛性は充分。突起の少ない、洗練されたデザインの本体は、多様な取付方式に対応
・配管・配線も集合化され、取付・調整・保守が容易な設計となっている
・センサスイッチの作動点が外部から確認できるセンサインジケータと、センサスイッチ用マグネットを標準装備
・小形センサスイッチが、すっきりと突起なしに装着でき、調整も簡単
・本体と統一デザインのコンパクトなショックアブソーバユニットは、新設計の小形ショックアブソーバを内蔵。標準（片ロッド）シリンダにも、ガイドロッドの両脇に各1個装着できる
・ピストンがストロークエンドで停止する際に油の流動抵抗を利用して、衝撃を吸収
【用途】
・生産ラインのプッシャー、リフター、ストッパー、プレス他

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
クイック継手付スピードコントローラスタンダードタイプ SC□-M・SS□-Mシリーズ
シリンダに装着するクイック継手付スピードコントローラミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ガイド付アクシスシリンダ XDAシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qストローク調節は可能ですか。

ショックアブソーバ付は可能です。調節範囲はカタログご参照ください。
