ＣＫＤ

パレクト電空レギュレータEV0000シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

パレクト電空レギュレータ（電磁弁方式小形） EVS2シリーズ

通常価格(税別)： 38,568円 (税込価格：42,425円)

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

低圧電空レギュレータ EVLシリーズ

通常価格(税別)： 51,696円 (税込価格：56,866円)

通常出荷日：8 日目～

電磁弁方式小流量タイプ。【特長】・半導体圧力センサと電子制御回路によるフィード...

詳細情報を確認する

環境対応
RoHS対応（10物質）
レギュレータ/増圧弁
レギュレータ
使用流体
空気
レギュレータ種類
電空
形状
標準
リリーフ機構
あり
ブリード機構
なし
電源
DC24V

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が38型番あります。

商品情報
型番リスト
詳細情報

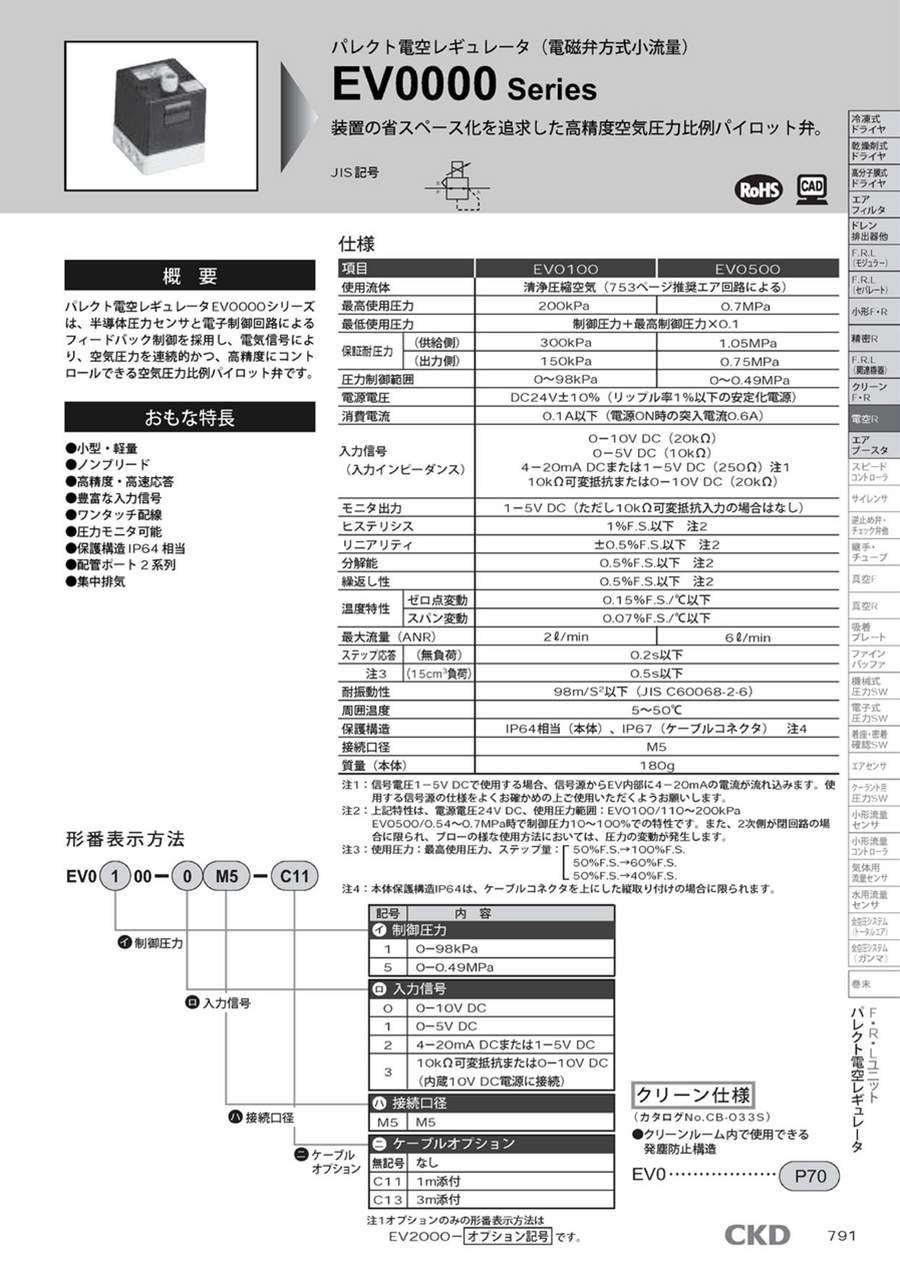

カタログ

商品情報

外形図

※P.A.Rポートが両側2系統あります。使用されないポートは添付の封止プラグで塞いでください。Rポートは必ず大気に開放してください。

製品仕様

項目		EV0100	EV0500
使用流体		清浄圧縮空気（デジタルカタログ753ページ推奨エア回路による）
最高使用圧力		200kPa	0.7MPa
最低使用圧力		制御圧力+最高制御圧力×0.1
保証耐圧力	（供給側）	300kPa	1.05MPa
保証耐圧力	（出力側）	150kPa	0.75MPa
圧力制御範囲		0～98kPa	0～0.49MPa
電源電圧		DC24V±10%（リップル率1%以下の安定化電源）
消費電流		0.1A以下（電源ON時の突入電流0.6A）
入力信号（入力インピーダンス）		0-10V DC（20kΩ） 0-5V DC（10kΩ） 4-20mA DCまたは1-5V DC（250Ω）注1 10kΩ可変抵抗または0-10V DC（20kΩ）
モニタ出力		1-5V DC（ただし10kΩ可変抵抗入力の場合はなし）
ヒステリシス		1%F.S.以下注2
リニアリティ		±0.5%F.S.以下注2
分解能		0.5%F.S.以下注2
繰返し性		0.5%F.S.以下注2
温度特性	ゼロ点変動	0.15%F.S./℃以下
温度特性	スパン変動	0.07%F.S./℃以下
最大流量（ANR）		2L/min	6L/min
ステップ応答	（無負荷）	0.2s以下
注3	（15cm³負荷）	0.5s以下
耐振動性		98m/s²以下（JIS C60068-2-6）
周囲温度		5～50℃
保護構造		IP64相当（本体）、IP67（ケーブルコネクタ）注4
接続口径		M5
質量（本体）		180g

注1:信号電圧1-5V DCで使用する場合、信号源からEV内部に4-20mAの電流が流れ込みます。使用する信号源の仕様をよくお確かめの上ご使用いただくようお願いします。
注2:上記特性は、電源電圧24V DC、使用圧力範囲:EV0100/110～200kPa EV0500/0.54～0.7MPa時で制御圧力10～100%での特性です。
また、2次側が閉回路の場合に限られ、ブローの様な使用方法においては、圧力の変動が発生します。
注3:使用圧力:最高使用圧力、ステップ量：50%F.S.→ 100%F.S. / 50%F.S.→ 60%F.S. / 50%F.S.→ 40%F.S.
注4:本体保護構造IP64は、ケーブルコネクタを上にした縦取り付けの場合に限られます。

性質性能情報・試験情報

流量特性

型番リスト

表示件数

型番

圧力計

使用環境

供給側接続種類

供給側呼びサイズ

制御側接続種類

制御側呼びサイズ

入力信号

最高使用圧力

(MPa)

圧力制御範囲

(MPa)

ケーブルオプション

入力信号詳細

ケーブルオプション

最小発注数量

-	標準		5	-	-	DC0-10V	0.2	1：0～0.098	-	-	なし	1個
-	クリーン対応		5	-	-	DC0-10V	0.2	1：0～0.098	-	-	なし	1個
[なし] なし	標準	その他	5	その他	5	DC0-10V	0.2	1：0～0.098	3m添付	-	-	1個
-	標準		5	-	-	DC0-10V	0.2	1：0～0.098	-	-	C11：1m添付 / C13：3m添付	1個
-	クリーン対応		5	-	-	DC0-10V	0.2	1：0～0.098	-	-	C11：1m添付 / C13：3m添付	1個
-	標準		5	-	-	DC0-5V	0.2	1：0～0.098	-	-	なし	1個
-	クリーン対応		5	-	-	DC0-5V	0.2	1：0～0.098	-	-	なし	1個
-	標準		5	-	-	DC0-5V	0.2	1：0～0.098	-	-	C11：1m添付 / C13：3m添付	1個
-	クリーン対応		5	-	-	DC0-5V	0.2	1：0～0.098	-	-	C11：1m添付 / C13：3m添付	1個
-	標準		5	-	-	DC4-20mA	0.2	1：0～0.098	-	-	なし	1個
-	クリーン対応		5	-	-	DC4-20mA	0.2	1：0～0.098	-	-	なし	1個
-	標準		5	-	-	DC4-20mA	0.2	1：0～0.098	-	-	C11：1m添付 / C13：3m添付	1個
-	クリーン対応		5	-	-	DC4-20mA	0.2	1：0～0.098	-	-	C11：1m添付 / C13：3m添付	1個
-	標準		5	-	-	10kΩ可変抵抗	0.2	1：0～0.098	-	-	なし	1個
-	クリーン対応		5	-	-	10kΩ可変抵抗	0.2	1：0～0.098	-	-	なし	1個
-	標準		5	-	-	10kΩ可変抵抗	0.2	1：0～0.098	-	-	C11：1m添付 / C13：3m添付	1個
-	クリーン対応		5	-	-	10kΩ可変抵抗	0.2	1：0～0.098	-	-	C11：1m添付 / C13：3m添付	1個
-	標準		5	-	-	DC0-10V	0.7	5：0～0.49	-	-	なし	1個
-	クリーン対応		5	-	-	DC0-10V	0.7	5：0～0.49	-	-	なし	1個
[なし] なし	標準	その他	5	その他	5	DC0-10V	0.7	5：0～0.49	3m添付	-	-	1個
-	標準		5	-	-	DC0-10V	0.7	5：0～0.49	-	-	C11：1m添付 / C13：3m添付	1個
-	クリーン対応		5	-	-	DC0-10V	0.7	5：0～0.49	-	-	C11：1m添付 / C13：3m添付	1個
[なし] なし	標準	その他	5	その他	5	DC0-5V	0.7	5：0～0.49	なし	-	-	1個
-	標準		5	-	-	DC0-5V	0.7	5：0～0.49	-	-	なし	1個
-	クリーン対応		5	-	-	DC0-5V	0.7	5：0～0.49	-	-	なし	1個
[なし] なし	標準	その他	5	その他	5	DC0-5V	0.7	5：0～0.49	3m添付	-	-	1個
-	標準		5	-	-	DC0-5V	0.7	5：0～0.49	-	-	C11：1m添付 / C13：3m添付	1個
-	クリーン対応		5	-	-	DC0-5V	0.7	5：0～0.49	-	-	C11：1m添付 / C13：3m添付	1個
[なし] なし	標準	その他	5	その他	5	DC4-20mA	0.7	5：0～0.49	なし	4～20mA DC（1～5V DC）	-	1個
-	標準		5	-	-	DC4-20mA	0.7	5：0～0.49	-	-	なし	1個
-	クリーン対応		5	-	-	DC4-20mA	0.7	5：0～0.49	-	-	なし	1個
[なし] なし	標準	その他	5	その他	5	DC4-20mA	0.7	5：0～0.49	3m添付	4～20mA DC（1～5V DC）	-	1個
-	標準		5	-	-	DC4-20mA	0.7	5：0～0.49	-	-	C11：1m添付 / C13：3m添付	1個
-	クリーン対応		5	-	-	DC4-20mA	0.7	5：0～0.49	-	-	C11：1m添付 / C13：3m添付	1個
-	標準		5	-	-	10kΩ可変抵抗	0.7	5：0～0.49	-	-	なし	1個
-	クリーン対応		5	-	-	10kΩ可変抵抗	0.7	5：0～0.49	-	-	なし	1個
-	標準		5	-	-	10kΩ可変抵抗	0.7	5：0～0.49	-	-	C11：1m添付 / C13：3m添付	1個
-	クリーン対応		5	-	-	10kΩ可変抵抗	0.7	5：0～0.49	-	-	C11：1m添付 / C13：3m添付	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	15日目
- ( - )	15日目
38,279円 ( 42,107円 )	17日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	6日目
- ( - )	6日目
44,394円 ( 48,833円 )	17日目
- ( - )	6日目
- ( - )	6日目
40,630円 ( 44,693円 )	17日目
- ( - )	6日目
- ( - )	6日目
44,394円 ( 48,833円 )	17日目
- ( - )	6日目
- ( - )	6日目
40,630円 ( 44,693円 )	17日目
- ( - )	6日目
- ( - )	6日目
44,395円 ( 48,835円 )	9日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

詳細情報

基本情報

基本情報

電磁弁方式小流量タイプ。
【特長】
・半導体圧力センサと電子制御回路によるフィードバック制御を採用し、電気信号により、空気圧力を連続的かつ、高精度にコントロールできる空気圧力比例パイロット弁
・小型・軽量
・ノンブリード
・高精度・高速応答
・豊富な入力信号
・ワンタッチ配線
・圧力モニタが可能
・保護構造IP64相当
・配管ポート2系列
・集中排気

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
