一般型 ツインポートシリンダ TWDAシリーズ
- 一部SALE 2026/03/31まで
- 通常単価(税別)
- 5,325円～36,136円特別価格
- 税込単価
- 5,858円～39,750円特別価格
Φ16～40（シリンダ径16～40mm）のツインポートシリンダ。【特長】・アウ...
詳細情報を確認する- 種類
- 一般型シリンダ
- シリンダ作動方式
- 複動
- ロッド作動方式
- 片ロッド
- 本体形状
- 丸形
- 付加機能
- 高剛性・高精度高級ガイド
- 周囲温度 (℃)
- 0::60
- 使用圧力 (MPa)
- 0.1::0.7
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品情報

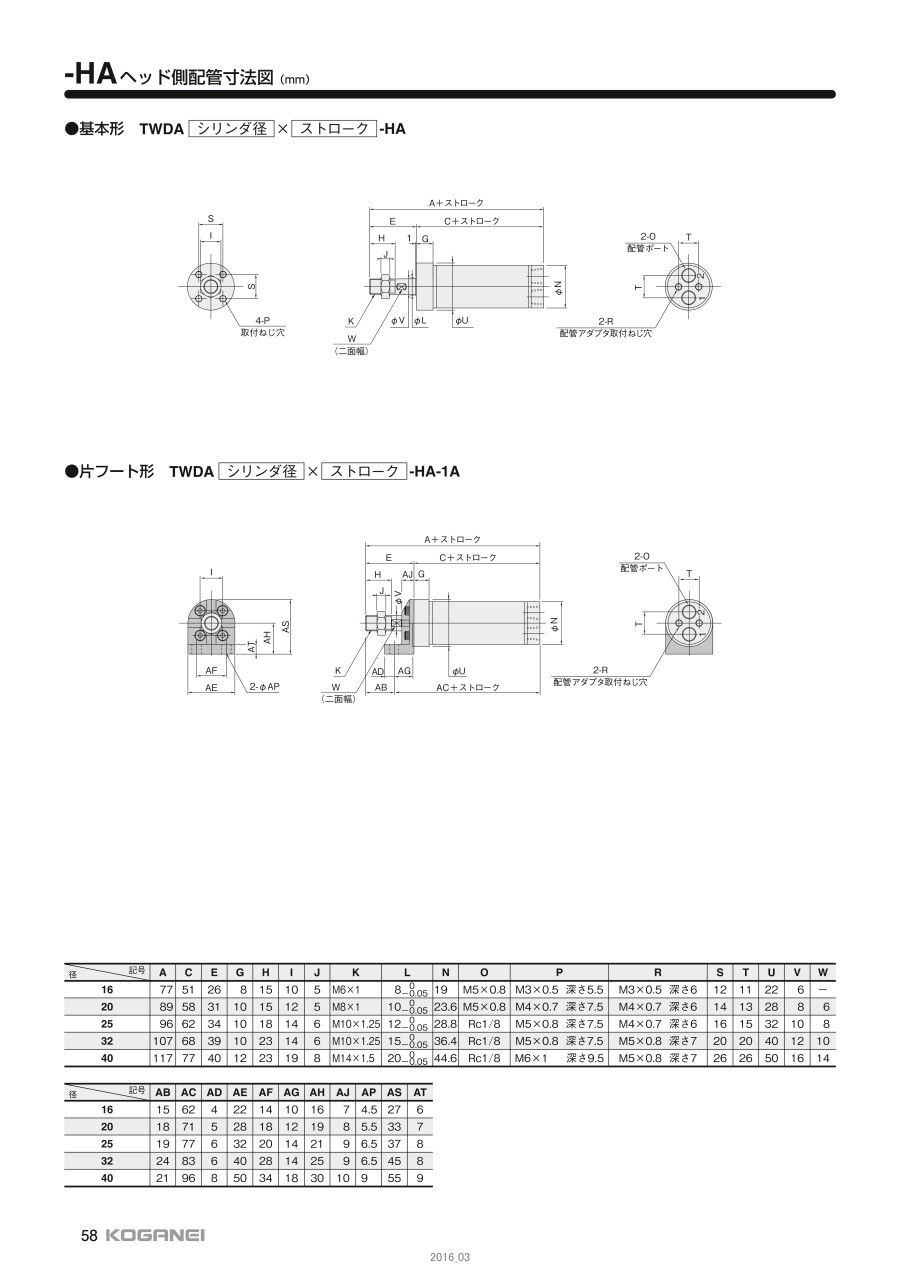

外形図
製品仕様
| 項目 | シリンダ径mm | |||||
|---|---|---|---|---|---|---|
| 16 | 20 | 25 | 32 | 40 | ||
| 作動形式 | 複動形 | |||||
| 使用流体 | 空気 | |||||
| 取付形式 | 基本形、片フート形、両フート形、 フランジ形、サイドマウント | |||||
| 使用圧力範囲 MPa | 0.1～0.7 | |||||
| 保証耐圧力 MPa | 1.03 | |||||
| 使用温度範囲 ℃ | 0～+60 | |||||
| 使用速度範囲 mm/s | 50～500 | |||||
| クッション | 固定式（ゴムバンパ方式） | |||||
| 給油 | 不要 | |||||
| 配管接続口径 | M5×0.8 | Rc1/8 | ||||
シリンダ径とストローク
| 径 | 標準ストローク | 最大ストローク | 制作可能最大ストローク |
|---|---|---|---|
| 16 | 15、25、50、75、100 | 100 | 300 |
| 20 | 15、25、50、75、100、150 | 150 | 500 |
| 25 | 15、25、50、75、100、150、200 | 200 | 500 |
| 32 | 15、25、50、75、100、150、200 | 200 | 500 |
| 40 | 15、25、50、75、100、150、200、250、300 | 300 | 500 |
配管ポート位置と取り付け形式
| 配管ポート位置 | 取付形式 |
|---|---|
| ヘッド側配管：-HA | 基本形、片フート形、フランジ形 |
| ロッド側配管：-RA | 基本形、片フート形、両フート形、フランジ形 |
| ロッド側配管ブロックタイプ：-RB | サイドマウント |
内部構造
ヘッド側配管：-HAの場合
各部名称と主要部材質
| 名祢 | シリンダ径mm | |||||
|---|---|---|---|---|---|---|
| 16 | 20 | 25 | 32 | 40 | ||
| アウタシリンダチューブ | ステンレス | |||||
| インナシリンダチューブ | 黄銅注 | |||||
| ピストン | 樹脂 | |||||
| ピストンロッド | ステンレス（硬質クロムめっき） | 硬鋼（硬質クロムめっき） | ||||
| ロッドカバー | アルミ（アルマイト処理） | |||||
| ヘッドカバー | ||||||
| パッキン | 合成ゴム（NBR） | |||||
| バンパ | ||||||
| マグネット | ゴムマグネット | 樹脂マグネット | ||||
| 配管アダプタ | アルミ（黒色アルマイト処理） | |||||
| ロッドナット | 軟鋼 | |||||
| I形、Y形ナックル | 軟鋼（亜鉛めっき、φ16はニッケルめっき） | |||||
商品特長詳細
配管スペースが1/2となるばかりでなく、スピードコントローラの調整スペースに対する配慮も不要
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,934円 ( 7,627円 ) | 12日目 |
7,914円 ( 8,705円 ) | 12日目 |
8,352円 ( 9,187円 ) | 12日目 |
7,577円 ( 8,335円 ) | 12日目 |
8,000円 ( 8,800円 ) | 12日目 |
9,202円 ( 10,122円 ) | 12日目 |
7,356円 ( 8,092円 ) | 12日目 |
12,636円 ( 13,900円 ) | 12日目 |
16,160円 ( 17,776円 ) | 12日目 |
8,443円 ( 9,287円 ) | 12日目 |
8,442円 ( 9,286円 ) | 12日目 |
7,577円 ( 8,335円 ) | 12日目 |
9,332円 ( 10,265円 ) | 12日目 |
12,857円 ( 14,143円 ) | 12日目 |
16,383円 ( 18,021円 ) | 12日目 |
7,794円 ( 8,573円 ) | 12日目 |
13,073円 ( 14,380円 ) | 12日目 |
16,598円 ( 18,258円 ) | 12日目 |
8,991円 ( 9,890円 ) | 12日目 |
8,131円 ( 8,944円 ) | 12日目 |
13,410円 ( 14,751円 ) | 12日目 |
16,925円 ( 18,618円 ) | 12日目 |
8,442円 ( 9,286円 ) | 12日目 |
13,722円 ( 15,094円 ) | 12日目 |
17,247円 ( 18,972円 ) | 12日目 |
9,739円 ( 10,713円 ) | 12日目 |
9,639円 ( 10,603円 ) | 12日目 |
14,918円 ( 16,410円 ) | 12日目 |
18,444円 ( 20,288円 ) | 12日目 |
11,056円 ( 12,162円 ) | 12日目 |
8,443円 ( 9,287円 ) | 12日目 |
9,739円 ( 10,713円 ) | 12日目 |
9,740円 ( 10,714円 ) | 12日目 |
10,177円 ( 11,195円 ) | 12日目 |
10,619円 ( 11,681円 ) | 12日目 |
11,057円 ( 12,163円 ) | 12日目 |
11,470円 ( 12,617円 ) | 12日目 |
14,994円 ( 16,493円 ) | 12日目 |
18,508円 ( 20,359円 ) | 12日目 |
14,085円 ( 15,494円 ) | 8日目 |
14,085円 ( 15,494円 ) | 8日目 |
12,782円 ( 14,060円 ) | 12日目 |
16,307円 ( 17,938円 ) | 12日目 |
14,084円 ( 15,492円 ) | 12日目 |
10,931円 ( 12,024円 ) | 11日目 |
14,455円 ( 15,901円 ) | 11日目 |
11,480円 ( 12,628円 ) | 11日目 |
15,005円 ( 16,506円 ) | 11日目 |
11,882円 ( 13,070円 ) | 11日目 |
15,406円 ( 16,947円 ) | 11日目 |
12,238円 ( 13,462円 ) | 11日目 |
15,753円 ( 17,328円 ) | 11日目 |
13,320円 ( 14,652円 ) | 11日目 |
16,513円 ( 18,164円 ) | 11日目 |
15,577円 ( 17,135円 ) | 8日目 |
17,328円 ( 19,061円 ) | 8日目 |
14,315円 ( 15,747円 ) | 11日目 |
17,830円 ( 19,613円 ) | 11日目 |
15,578円 ( 17,136円 ) | 11日目 |
17,192円 ( 18,911円 ) | 11日目 |
詳細情報
基本情報
Φ16～40（シリンダ径16～40mm）のツインポートシリンダ。
【特長】
・アウタとインナ、2重になったシリンダチューブのわずかな隙間が配管の役割を果たす画期的な構造が、省スペースシリンダの誕生を可能にした
・シリンダとしての高い信頼性をバックアップする無給油パッキンと含油ブッシュを採用
・センサスイッチ用マグネット、衝撃吸収バンパなども標準装備して、万全の体制
・2つの配管ポートを1面、1か所に集約して、シリンダ周辺部からデッドスペースを追放
・小形、高剛性の各種マウントと合わせて、省スペース、小ピッチ取付を追求した、エアシリンダ
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
