ステンレス鋼製10K小型電動（直流）アクチュエータ付ボールバルブ
- 通常単価(税別)
- 41,916円
- 税込単価
- 46,108円
通常出荷日：在庫品1日目当日出荷可能
【ブランド】キッツ（KITZ）【材質】ボデー：SCS14Aボール：SUS316ボールシート：PTFEO...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
ED24-UTE-25Aの仕様・寸法情報
本体形状
ストレート
本体材質
[ステンレス鋳鋼] SCS14A
使用流体
水 / 空気 / 油
呼び圧力
10K
ボールバルブ種類
レデューストボア
供給側 接続種類
[Rc(R)] Rc
供給側 配管ねじの呼び
1B(25A)
制御側 接続種類
[Rc(R)] Rc
制御側 配管ねじの呼び
1B(25A)
操作方式
電動式
電圧
DC24V
-
-
商品情報
外形図
ED□□-UTE
EAE□00-UTE
製品仕様
| 型番 | ED□□-UTE | EAE□00-UTE |
|---|---|---|
| アクチェータ | ED型：DC12／24V 90°正逆回転 | EAE型：100／200V正逆回転・スプリングリターン型 |
| ボデー | SCS14A | |
| ステム | SUS316+Crめっき | |
| ボール | SUS316 | |
| ボールシート | PTFE | |
| Oリング | FKM | |
| 方式 | フローティング トラニオンマウンテッド | フローティング |
| ボア径 | レデューストボア | |
| 接続形状 | ねじ込み：JIS B0203 | |
| 最高許容圧力 | ・80℃以下の水・油・空気：1.0MPa ・100℃以下の水・油・空気：0.5MPa | 60℃以下の水・油・空気：1.0MPa |
| 備考 | 直流電源用 | - |
規格表
ED□□-UTE
| 呼び径 | L | H | 駆動部 |
|---|---|---|---|
| 10A | 44.0 | 110.0 | 1 |
| 15A | 56.5 | 110.0 | 1 |
| 25A | 71.0 | 116.0 | 1 |
EAE□00-UTE
| 呼び径 | L | H | 駆動部 |
|---|---|---|---|
| 15A | 56.5 | 119.0 | 1 |
詳細情報
基本情報
【ブランド】キッツ（KITZ）
【材質】
ボデー：SCS14A
ボール：SUS316
ボールシート：PTFE
Oリング：FKM
【構造】
レデューストボア
【特長】
・ED型（DC24V）ON-OFF制御・直流電源用・90°正逆回転
・EAE型（AC100V）ON-OFF制御・交流電源用・正逆回転
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

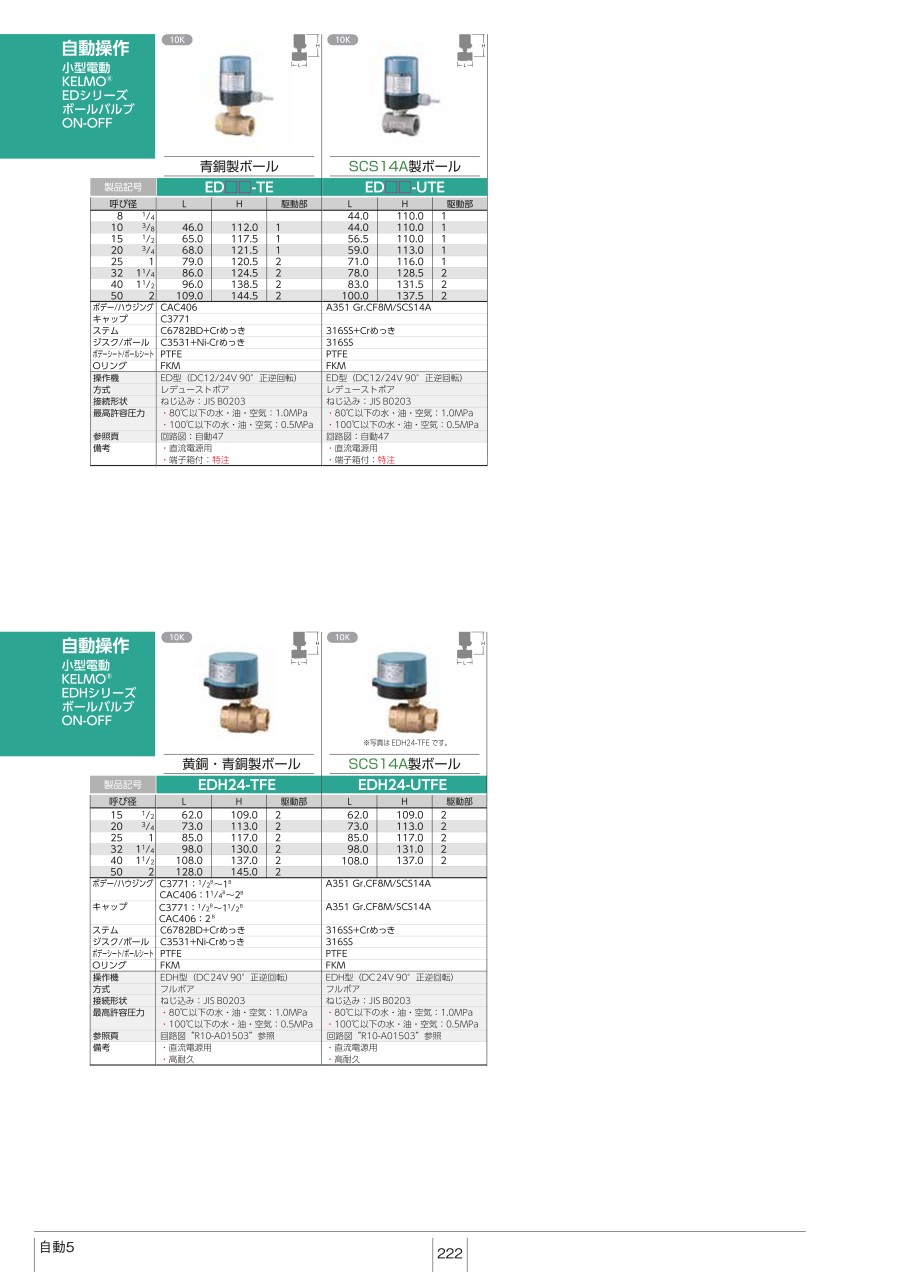

カタログ
