イグボール 球面ベアリング 無給油タイプ EGLM
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,147円～4,319円
- 税込単価
- 1,262円～4,751円
軸芯ずれが調整可能な、イグボール 球面ベアリング 無給油タイプ。【特長】・局部...
詳細情報を確認する
商品情報
外形図
製品仕様
どのような時に使用すればよいか
- アキシアルおよびラジアルの両方で高荷重となる
- 非常に簡単な組み込み
- 取付スペースが極端に小さい
- 化学品耐性が必要
- 省コストタイプの代替品（オータナティブ）が欲しい
- 汚れに強いベアリングが必要
- 軸心ずれが調整されるものが欲しい
- 両側固定のパーツが欲しい
この製品を選択しない
- 温度が+80℃を超える
- 寸法が30mmを超える
- 回転速度0.5m/s以上を実現したい
規格表
| 型番 | 最大静圧縮荷重、受け穴 | 球面ボール許容トルク | d1 E10 | d2 | B | C | f | 最大調芯角度 | 重量 | |
|---|---|---|---|---|---|---|---|---|---|---|
| ラジアル ［N］ | アキシアル ［N］ | ［Nm］ | ［mm］ | ［mm］ | ［mm］ | ［mm］ | ［mm］ | - | ［g］ | |
| EGLM-04 | 600 | 50 | 1 | 4 | 12 | 5 | 3 | 0.5 | 37° | 0.4 |
| EGLM-05 | 1,000 | 130 | 2 | 5 | 14 | 6 | 4 | 0.5 | 33° | 0.8 |
| EGLM-06 | 1,200 | 150 | 2.5 | 6 | 14 | 6 | 4 | 0.5 | 27° | 0.9 |
| EGLM-08 | 1,800 | 175 | 7 | 8 | 16 | 8 | 5 | 0.5 | 24° | 1.2 |
| EGLM-10 | 2,500 | 400 | 14 | 10 | 19 | 9 | 6 | 0.5 | 24° | 1.9 |
| EGLM-12 | 3,800 | 650 | 25 | 12 | 22 | 10 | 7 | 0.5 | 21° | 2.8 |
| EGLM-15 | 5,500 | 1,000 | 30 | 15 | 26 | 12 | 9 | 0.5 | 21° | 6.9 |
| EGLM-16 | 6,000 | 1,150 | 32 | 16 | 28 | 13 | 9.5 | 0.5 | 21° | 9 |
| EGLM-17 | 6,300 | 1,200 | 35 | 17 | 30 | 14 | 10 | 1 | 21° | 10.6 |
| EGLM-20 | 9,000 | 1,400 | 40 | 20 | 35 | 16 | 12 | 1 | 18° | 16.3 |
| EGLM-25 | 14,000 | 2,900 | 55 | 25 | 42 | 20 | 16 | 1 | 16° | 29 |
| EGLM-30 | 17,000 | 4,000 | 70 | 30 | 47 | 22 | 18 | 1 | 13° | 37.4 |
使用例
使用事例
イグボール球面ベアリングは取り扱いが簡単なので、さまざまな使用が可能。
自動調心機能が設計上のメリットを発揮する箇所に、あるいは組み込みを簡単にする目的で、どこにも使用することができる。
公差
メンテナンスフリーのイグボール球面ベアリングの内径公差は、公差域E10で設計されている。
軸の公差域はh6からh9の間とする。すきまによって、温度上昇時のベアリング膨張を調整する。
組み込み
イグボール球面ベアリングは穴径H7に圧入し、軸方向には別途物理的な固定が必要。
球面ベアリングが軸芯を自動調整するので、ハウジングを正確に調整する必要はない。
寸法
イグボール球面ベアリングの寸法はDIN ISO 12240に基づく。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,147円 ( 1,262円 ) | 在庫品1日目当日出荷可能 |
1,167円 ( 1,284円 ) | 4日目 |
1,275円 ( 1,403円 ) | 4日目 |
1,388円 ( 1,527円 ) | 在庫品1日目当日出荷可能 |
1,518円 ( 1,670円 ) | 在庫品1日目当日出荷可能 |
1,643円 ( 1,807円 ) | 4日目 |
1,928円 ( 2,121円 ) | 在庫品1日目当日出荷可能 |
2,281円 ( 2,509円 ) | 4日目 |
2,158円 ( 2,374円 ) | 4日目 |
2,403円 ( 2,643円 ) | 9日目 |
3,560円 ( 3,916円 ) | 4日目 |
4,319円 ( 4,751円 ) | 4日目 |
詳細情報
基本情報
軸芯ずれが調整可能な、イグボール 球面ベアリング 無給油タイプ。
【特長】
・局部荷重を調整。
・耐食性。
・非常に優れた減振性。
・回転、揺動、軸運動に適応。
・イグボール球面ベアリングは、組付けが簡単、非常に低コストでとても頑丈。
【用途】
・食品生産機械のコンベア駆動ベアリングで、メンテナンスの欠かせない、かつ腐食の発生するステンレス製ベアリングの代替品。

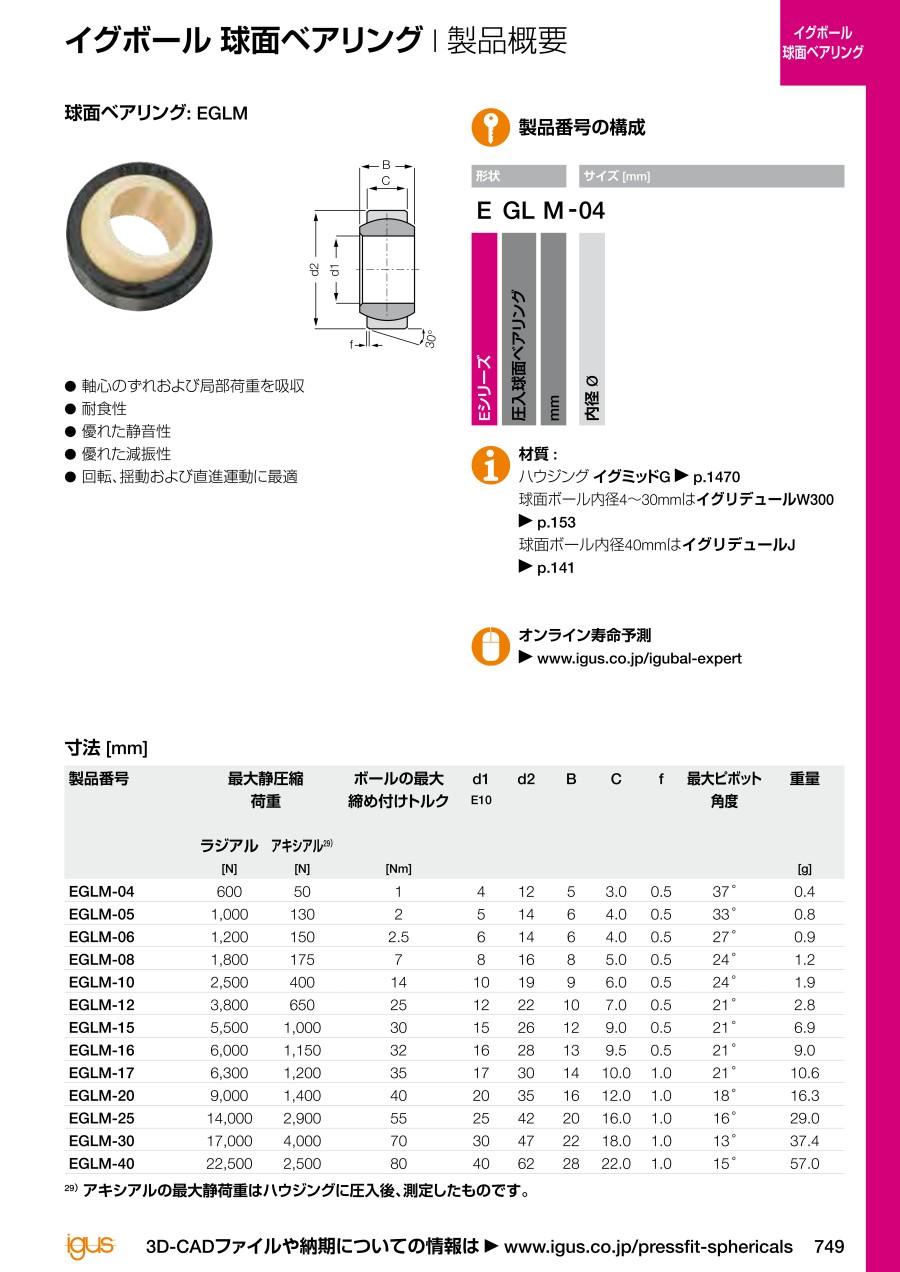

カタログ
