イグボール ピローブロックベアリング 無給油標準タイプ KSTM

イグボール ピローブロックベアリング 無給油標準タイプ KSTM
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
1,173円～4,349円
税込単価
1,290円～4,784円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグボール ピローブロックベアリング 無給油コンパクトタイプ ESTM-SL

イグス

イグボール ピローブロックベアリング 無給油コンパクトタイプ ESTM-SL
0
通常価格(税別)： 607円 (税込価格：668円)

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグボール ピローブロックベアリング 無給油高荷重タイプ ESTM

イグス

イグボール ピローブロックベアリング 無給油高荷重タイプ ESTM
0
通常価格(税別)： 996円 (税込価格：1,096円)

通常出荷日：在庫品1日目

イグボールピローブロックベアリングは、ハウジングとベアリングが一体化された形状...

詳細情報を確認する
  • 種類
    ピロー形
  • ピロー形 種類
    軽量
  • 軸受内径 形状
    円筒穴
  • ユニット本体 材質
    樹脂
  • ボール 材質
    樹脂
  • ライナー 材質
    樹脂
  • 使用温度（下限） (℃)
    -30
  • 使用温度（上限） (℃)
    80

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が12型番あります。
数量：

商品情報

外形図

外形図

製品仕様

使用領域
球状の調整性により、イグボール ピローブロックベアリングは軸芯のずれ、局部荷重、軸のたわみを吸収する。
したがって、こうした効果が設計上、失われることのない領域において主に使用される。

公差
メンテナンスフリーのイグボール ピローブロックベアリングの内径公差は、公差E10に基づいて設計されている。
軸の公差域はh6からh9の間とする。すきまによって、温度上昇時のベアリング膨張を調整する。

組み込み
イグボール ピローブロックベアリングは2つのねじで設置できるように設計されている。
球面ベアリングが軸芯を自動調整するので、ハウジングを正確に調整する必要はない。

製品概要
イグボール ピローブロックの、対応する軸径は5～50mm。

どのような時に使用すればよいか

  • 化学品耐性が必要
  • 省コストタイプの代替品（オータナティブ）が欲しい
  • 汚れに強いベアリングが必要
  • 軸心ずれが調整されるものが欲しい
  • 完全に分割可能なパーツが欲しい

この製品を選択しない

  • 温度が+80℃を超える
  • 調整リングが組み込まれたものが欲しい
  • 寸法50mm以上が欲しい
  • 回転速度を0.5m/s以上にしたい

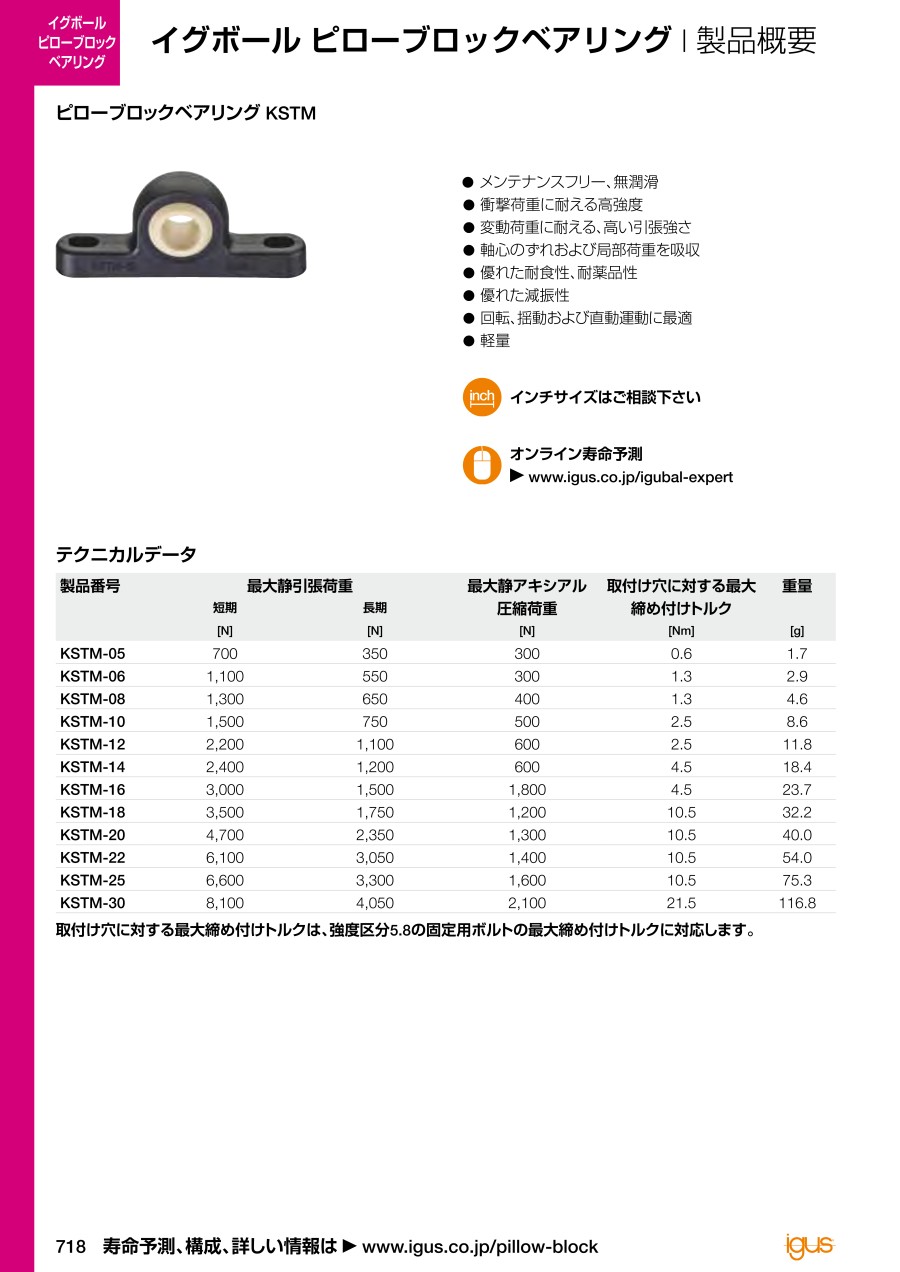

荷重データ

型番最大静引張荷重最大静アキシアル圧縮荷重最大締付トルク長穴用重量
短期
［N］		長期
［N］		［N］［Nm］［g］
KSTM-057003503000.61.7
KSTM-061,1005503001.32.9
KSTM-081,3006504001.34.6
KSTM-101,5007505002.58.6
KSTM-122,2001,1006002.511.8
KSTM-142,4001,2006004.518.4
KSTM-163,0001,5001,0004.523.7
KSTM-183,5001,7501,20010.532.2
KSTM-204,7002,3501,30010.540
KSTM-226,1003,0501,40010.554
KSTM-256,6003,3001,60010.575.3
KSTM-308,1004,0502,10021.5116.8

規格表

型番d1
E10		BC1h1h2mah3d2X2最大傾斜角度
KSTM-05586714253443,34.630°
KSTM-06697101833435.54,5629°
KSTM-0881291020334764,5725°
KSTM-10101410.5142646627.55,5825°
KSTM-12121612142846658.55,5923°
KSTM-14141913.5183460829.56,61123°
KSTM-161621151836608610.56,61223°
KSTM-18182316.52242689311.59,01323°
KSTM-2020251822446898139,01423°
KSTM-22222820244874108149,01622°
KSTM-25253122275486124169,01722°
KSTM-303037253264961391711,02022°

商品特長詳細

  • 非常に軽量
  • 寸法K、DIN ISO 12240準拠
  • 高いラジアル荷重
  • 媒体中で使用可能
  • 省スペース
  • 簡単な取り付け
  • 寿命計算が可能
  • イグボール ピローブロックベアリングは組み込みが非常に簡単

型番リスト

表示件数
  • 1
    • 型番
    KSTM-05
    KSTM-06
    KSTM-08
    KSTM-10
    KSTM-12
    KSTM-14
    KSTM-16
    KSTM-18
    KSTM-20
    KSTM-22
    KSTM-25
    KSTM-30

    軸穴径 d

    (φ)

    		RoHS?最小発注数量
    5
    10
    1個
    6
    10
    1個
    8
    10
    1個
    10
    10
    1個
    12
    10
    1個
    14
    10
    1個
    16
    10
    1個
    18
    10
    1個
    20
    10
    1個
    22
    10
    1個
    25
    10
    1個
    30
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,173円
    ( 1,290円 )
    在庫品1日目当日出荷可能
    1,305円
    ( 1,436円 )
    4日目
    1,328円
    ( 1,461円 )
    4日目
    1,400円
    ( 1,540円 )
    4日目
    1,674円
    ( 1,841円 )
    4日目
    1,971円
    ( 2,168円 )
    4日目
    2,537円
    ( 2,791円 )
    在庫品1日目当日出荷可能
    2,289円
    ( 2,518円 )
    9日目
    3,174円
    ( 3,491円 )
    4日目
    3,430円
    ( 3,773円 )
    4日目
    3,839円
    ( 4,223円 )
    4日目
    4,349円
    ( 4,784円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    イグボールピローブロックベアリングは、ハウジングとベアリングが一体化された形状となっています。
    このイグボールピローブロックベアリングは、組込みが特に簡単なベアリングユニットで、軸芯のずれを吸収するとともに、局部荷重の発生を防止できます。
    【特長】
    ・メンテナンス不要、自己潤滑性。
    ・衝撃荷重に対する強さが非常に大きい。
    ・様々な荷重に対する引張強さが非常に大きい。
    ・軸芯のずれを吸収。
    ・局部荷重を防止。
    ・耐薬品性あり。
    ・減振性に優れている。
    ・回転、揺動および直線運動に適する。
    ・軽量。
    【用途】
    ・イグボールピローブロックベアリングは、軸芯の角度が変わる構造によって、軸芯のずれや軸のたわみを吸収します。
    ・このように、イグボールピローブロックベアリングは正確な組込みが困難な用途に適しています。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
