タイプ
~mm
- XFM
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
- 4日以内
- 15日以内

イグス

イグリデュールX フランジ型軸受（無給油ブッシュ）

カタログ |

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（5件）

通常単価(税別): 214円～6,478円

税込単価: 235円～7,126円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

イグリデュールG フランジ型軸受（無給油ブッシュ）

4.4

通常価格(税別)： 93円 (税込価格：102円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

イグリデュールJ フランジ型軸受（無給油ブッシュ）

4.5

通常価格(税別)： 163円 (税込価格：179円)

通常出荷日：在庫品1日目

高温耐性、耐薬品性に優れた無給油ブッシュ。【特長】・完全無潤滑・無給油で、耐磨...

詳細情報を確認する

種類
フランジ型
樹脂系
高性能ポリマー系
環境
標準 / 耐熱 / 耐異物 / 耐振動 / 油中 / 水中 / 海水中 / 薬液中
許容最高PV値範囲 (N/mm2・m/s)
1.1～2.0
許容最高PV値 (N/mm2・m/s)
1.32
許容最高面圧 P (N/mm2)
150
許容最高速度 V (m/s)
1.5
推奨軸公差
h9
推奨ハウジング穴公差
H7
潤滑条件
無潤滑

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が55型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

規格表

型番	d1^*	d2	d3 d13	b1 h13	b2 -0.14
XFM-020406-03	2.0	4.0	6.0	3.0	1.0
XFM-0304-05	3.0	4.5	7.5	5.0	0.75
XFM-0405-04	4.0	5.5	9.5	4.0	0.75
XFM-0405-06	4.0	5.5	9.5	6.0	0.75
XFM-040508-06	4.0	5.5	8.0	6.0	0.75
XFM-0507-05	5.0	7.0	11.0	5.0	1.0
XFM-0608-08	6.0	8.0	12.0	8.0	1.0
XFM-0608-10	6.0	8.0	12.0	10.0	1.0
XFM-060812-20	6.0	8.0	12.0	20.0	1.0
XFM-0810-05	8.0	10.0	15.0	5.5	1.0
XFM-0810-075	8.0	10.0	15.0	7.5	1.0
XFM-0810-08	8.0	10.0	15.0	8.0	1.0
XFM-0810-09	8.0	10.0	15.0	9.0	1.0
XFM-081012-04	8.0	10.0	12.0	4.0	1.0
XFM-081014-31	8.0	10.0	14.0	31.5	1.0
XFM-1012-06	10.0	12.0	18.0	6.0	1.0
XFM-1012-08	10.0	12.0	15.0	8.0	1.0
XFM-1012-09	10.0	12.0	18.0	9.0	1.0
XFM-1012-15	10.0	12.0	18.0	15.0	1.0
XFM-1012-18	10.0	12.0	18.0	18.0	1.0
XFM-1012-22	10.0	12.0	15.0	22.0	1.0
XFM-1214-055	12.0	14.0	20.0	5.5	1.0
XFM-121418-059	12.0	14.0	18.0	5.9	1.0
XFM-1214-09	12.0	14.0	20.0	9.0	1.0
XFM-1214-12	12.0	14.0	20.0	12.0	1.0
XFM-1214-15	12.0	14.0	20.0	15.0	1.0
XFM-121418-039	12.0	14.0	18.0	3.9	1.0
XFM-1416-10	14.0	16.0	22.0	10.0	1.0

*イグリデュールXの公差等級：F10

型番	d1^*	d2	d3 d13	b1 h13	b2 -0.14
XFM-1416-12	14.0	16.0	22.0	12.0	1.0
XFM-1416-17	14.0	16.0	22.0	17.0	1.0
XFM-1517-06	15.0	17.0	23.0	6.0	1.0
XFM-1517-12	15.0	17.0	23.0	12.0	1.0
XFM-1517-17	15.0	17.0	23.0	17.0	1.0
XFM-1618-12	16.0	18.0	24.0	12.0	1.0
XFM-1618-17	16.0	18.0	24.0	17.0	1.0
XFM-1820-12	18.0	20.0	26.0	12.0	1.0
XFM-1820-17	18.0	20.0	26.0	17.0	1.0
XFM-2023-075	20.0	23.0	30.0	7.5	1.5
XFM-2023-11	20.0	23.0	30.0	11.0	1.5
XFM-2023-16	20.0	23.0	30.0	16.5	1.5
XFM-2023-21	20.0	23.0	30.0	21.0	1.5
XFM-2528-13	25.0	28.0	35.0	13.5	1.5
XFM-2528-21	25.0	28.0	35.0	21.0	1.5
XFM-252833-08	25.0	28.0	33.0	8.0	1.0
XFM-2730-20	27.0	30.0	38.0	20.0	1.5
XFM-3034-16	30.0	34.0	42.0	16.0	2.0
XFM-3034-26	30.0	34.0	42.0	26.0	2.0
XFM-3034-40	30.0	34.0	42.0	40.0	2.0
XFM-3236-15	32.0	36.0	45.0	15.0	2.0
XFM-3236-26	32.0	36.0	45.0	26.0	2.0
XFM-3539-26	35.0	39.0	47.0	26.0	2.0
XFM-4044-30	40.0	44.0	52.0	30.0	2.0
XFM-4044-40	40.0	44.0	52.0	40.0	2.0
XFM-4550-50	45.0	50.0	58.0	50.0	2.0
XFM-5055-40	50.0	55.0	63.0	40.0	2.0
XFM-6065-40	60.0	65.0	73.0	40.0	2.0
XFM-7075-40	70.0	75.0	83.0	40.0	2.0
XFM-7580-50	75.0	80.0	88.0	50.0	2.0

型番リスト

表示件数

型番

内径 d1

(φ)

外径 d2

(φ)

全長 b1

(mm)

使用温度範囲

(℃)

フランジ外径 d3

(mm)

RoHS?

最小発注数量

2	4	3	-100～250	6	10	1個
3	4.5	5	-100～250	7.5	10	1個
4	5.5	6	-100～250	8	10	1個
4	5.5	4	-100～250	9.5	10	1個
4	5.5	6	-100～250	9.5	10	1個
5	7	5	-100～250	11	10	1個
6	8	20	-100～250	12	10	1個
6	8	8	-100～250	12	10	1個
6	8	10	-100～250	12	10	1個
8	10	4	-100～250	12	10	1個
8	10	31.5	-100～250	14	10	1個
8	10	5.5	-100～250	15	10	1個
8	10	8	-100～250	15	10	1個
8	10	9	-100～250	15	10	1個
8	10	7.5	-100～250	15	10	1個
10	12	6	-100～250	18	10	1個
10	12	8	-100～250	15	10	1個
10	12	9	-100～250	18	10	1個
10	12	15	-100～250	18	10	1個
10	12	18	-100～250	18	10	1個
10	12	22	-100～250	18	10	1個
12	14	9	-100～250	20	10	1個
12	14	5.5	-100～250	20	10	1個
12	14	12	-100～250	20	10	1個
12	14	15	-100～250	20	10	1個
12	14	3.9	-100～250	18	10	1個
12	14	5.9	-100～250	18	10	1個
14	16	10	-100～250	22	10	1個
14	16	12	-100～250	22	10	1個
14	16	17	-100～250	22	10	1個
15	17	6	-100～250	23	10	1個
15	17	12	-100～250	23	10	1個
15	17	17	-100～250	23	10	1個
16	18	12	-100～250	24	10	1個
16	18	17	-100～250	24	10	1個
18	20	12	-100～250	26	10	1個
18	20	17	-100～250	26	10	1個
20	23	7.5	-100～250	30	10	1個
20	23	11	-100～250	30	10	1個
20	23	16.5	-100～250	30	10	1個
20	23	21	-100～250	30	10	1個
25	28	13.5	-100～250	35	10	1個
25	28	21	-100～250	35	10	1個
25	28	8	-100～250	33	10	1個
27	30	20	-	38	-	1個
30	34	16	-	42	-	1個
30	34	40	-	42	-	1個
32	36	15	-	45	-	1個
32	36	26	-	45	-	1個
40	44	40	-	52	-	1個
45	50	50	-	58	-	1個
50	55	40	-	63	-	1個
60	65	40	-	73	-	1個
70	75	40	-	83	-	1個
75	80	50	-	88	-	1個

通常単価(税別) (税込単価)	通常出荷日

214円 ( 235円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
317円 ( 349円 )	在庫品1日目当日出荷可能
227円 ( 250円 )	4日目
262円 ( 288円 )	在庫品1日目当日出荷可能
255円 ( 281円 )	在庫品1日目当日出荷可能
644円 ( 708円 )	在庫品1日目当日出荷可能
293円 ( 322円 )	在庫品1日目当日出荷可能
432円 ( 475円 )	在庫品1日目当日出荷可能
405円 ( 446円 )	在庫品1日目当日出荷可能
601円 ( 661円 )	4日目
324円 ( 356円 )	在庫品1日目当日出荷可能
266円 ( 293円 )	在庫品1日目当日出荷可能
301円 ( 331円 )	在庫品1日目当日出荷可能
268円 ( 295円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
390円 ( 429円 )	在庫品1日目当日出荷可能
306円 ( 337円 )	15日目
355円 ( 391円 )	在庫品1日目当日出荷可能
406円 ( 447円 )	4日目
868円 ( 955円 )	在庫品1日目当日出荷可能
419円 ( 461円 )	在庫品1日目当日出荷可能
382円 ( 420円 )	在庫品1日目当日出荷可能
362円 ( 398円 )	在庫品1日目当日出荷可能
641円 ( 705円 )	在庫品1日目当日出荷可能
633円 ( 696円 )	4日目
687円 ( 756円 )	在庫品1日目当日出荷可能
342円 ( 376円 )	4日目
502円 ( 552円 )	在庫品1日目当日出荷可能
444円 ( 488円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
521円 ( 573円 )	在庫品1日目当日出荷可能
543円 ( 597円 )	在庫品1日目当日出荷可能
421円 ( 463円 )	在庫品1日目当日出荷可能
414円 ( 455円 )	4日目
469円 ( 516円 )	在庫品1日目当日出荷可能
584円 ( 642円 )	在庫品1日目当日出荷可能
886円 ( 975円 )	在庫品1日目当日出荷可能
571円 ( 628円 )	在庫品1日目当日出荷可能
777円 ( 855円 )	在庫品1日目当日出荷可能
772円 ( 849円 )	在庫品1日目当日出荷可能
1,174円 ( 1,291円 )	在庫品1日目当日出荷可能
689円 ( 758円 )	在庫品1日目当日出荷可能
617円 ( 679円 )	4日目
1,018円 ( 1,120円 )	4日目
1,142円 ( 1,256円 )	在庫品1日目当日出荷可能
1,513円 ( 1,664円 )	4日目
1,399円 ( 1,539円 )	4日目
1,168円 ( 1,285円 )	4日目
1,725円 ( 1,898円 )	4日目
3,248円 ( 3,573円 )	4日目
4,147円 ( 4,562円 )	在庫品1日目当日出荷可能
5,181円 ( 5,699円 )	在庫品1日目当日出荷可能
5,289円 ( 5,818円 )	4日目
6,478円 ( 7,126円 )	4日目

詳細情報

基本情報

基本情報

高温耐性、耐薬品性に優れた無給油ブッシュ。
【特長】
・完全無潤滑・無給油で、耐磨耗性に優れ、油切れの心配がなくメンテナンスフリー。
・連続運転時耐熱温度-100～+250℃（短期的には＋315℃）。
・広範囲の耐薬品性。
・大きい圧縮強さ。
・低吸湿性。
・全温度範囲で耐摩耗性良好。
・面圧が150MPaまでの場合に最適。
【用途】
・ステンレス鋼に対する直線運動、特に高温での動きに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

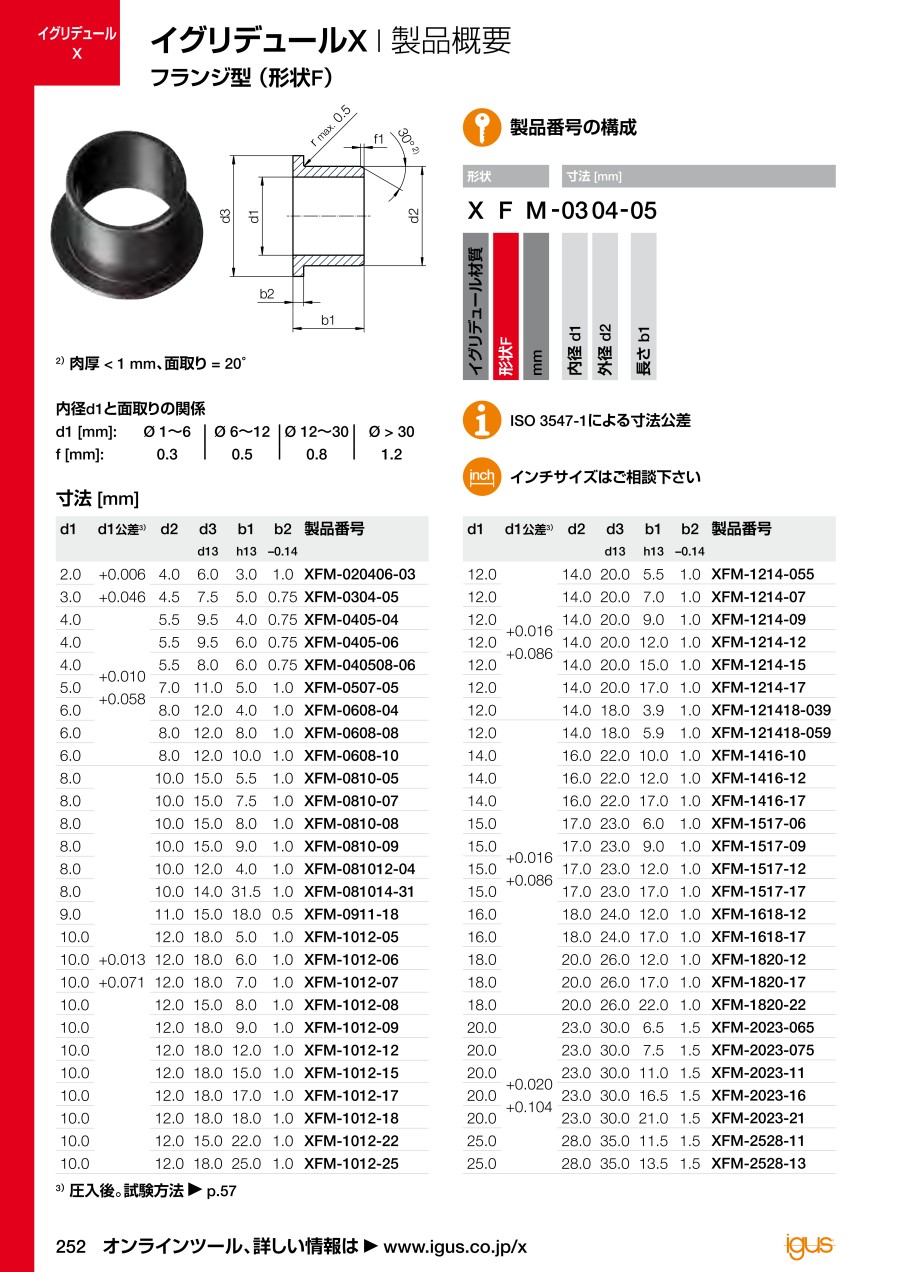

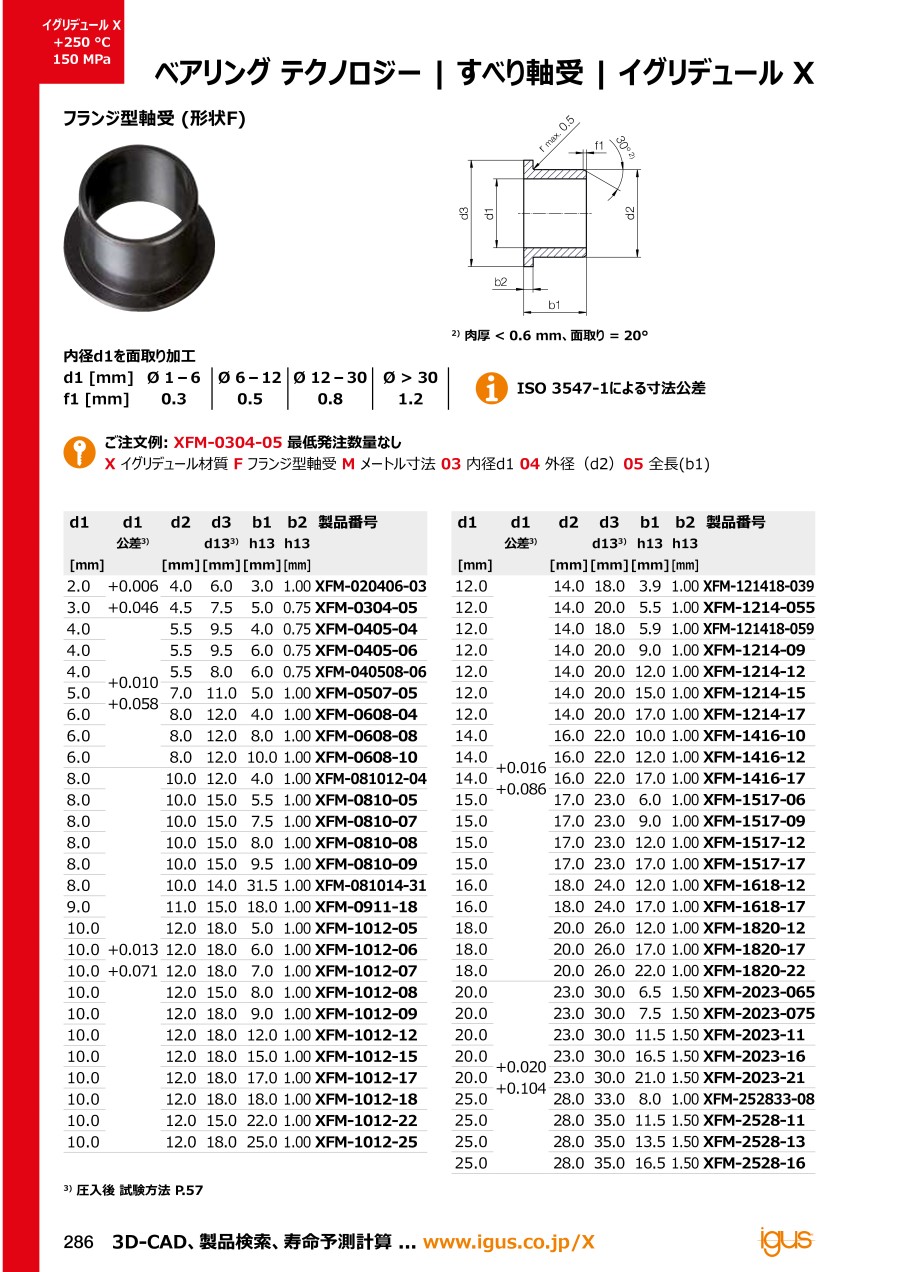

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

イグリデュールX フランジ型軸受（無給油ブッシュ）のレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

ブッシュ

満足度：4.02019/07/21

完全に樹脂だと少々不安でしたが、商品情報を見てけっこう強いものなのだと思って購入しました。

2人が参考にしています。

製品

満足度：5.02022/12/20

この商品は自社製品に使用しているヒンジ部分の軸受けとして使用しているものです。この商品自体は以前からずっと使用しているも...もっと読む

0人が参考にしています。

装置に使用

満足度：5.02022/01/25

この商品は、自社工場内に設置している装置に使用しています。これまで、他のタイプの商品も使用したことがあるのですが、給油で...もっと読む

0人が参考にしています。

高温部のロール軸受け

満足度：5.02020/12/12

高温（250℃位）になる部分のロールの軸受けに使用しました。ミスミで注文すると送料がかからないのが良いです。

0人が参考にしています。

社内設備メンテナンス時

満足度：4.02018/07/05

いくつかのサイズを何度か注文しました。サイズにより納期が異なりますが、購入時にいつ出荷になる等連絡を頂けるので助かって...もっと読む

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品イグリデュールX フランジ型軸受（無給油ブッシュ）	イグリデュールX スリーブ型軸受（無給油ブッシュ）	イグリデュールG フランジ型軸受（無給油ブッシュ）	イグリデュールJ フランジ型軸受（無給油ブッシュ）	イグリデュールH フランジ型無給油ブッシュ	イグリデュールG スリーブ型軸受（無給油ブッシュ）
メーカー	イグス	イグス	イグス	イグス	イグス	イグス
通常価格	214円-	233円 -	93円 -	163円 -	264円 -	86円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
種類	フランジ型	スリーブ型	フランジ型	フランジ型	フランジ型	スリーブ型
樹脂系	高性能ポリマー系	高性能ポリマー系	高性能ポリマー系	高性能ポリマー系	高性能ポリマー系	高性能ポリマー系
環境	標準 / 耐熱 / 耐異物 / 耐振動 / 油中 / 水中 / 海水中 / 薬液中	標準 / 耐熱 / 耐異物 / 耐振動 / 油中 / 水中 / 海水中 / 薬液中	標準 / 耐異物 / 耐振動 / 油中	標準 / 耐異物 / 耐振動 / 油中 / 水中 / 海水中	標準 / 水中 / 薬液中	標準 / 耐異物 / 耐振動 / 油中
許容最高PV値範囲(N/mm2・m/s)	1.1～2.0	1.1～2.0	0.3～1.0	0.3～1.0	1.1～2.0	0.3～1.0
許容最高PV値(N/mm2・m/s)	1.32	1.32	0.42	0.34	1.37	0.42
