タイプ
~mm
- XSM
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 4日以内
- 7日以内

イグス

イグリデュールX スリーブ型軸受（無給油ブッシュ）

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 233円～5,831円

税込単価: 256円～6,414円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

イグリデュールG スリーブ型軸受（無給油ブッシュ）

4.2

通常価格(税別)： 86円 (税込価格：95円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

イグリデュールJ スリーブ型軸受（無給油ブッシュ）

4.8

通常価格(税別)： 129円 (税込価格：142円)

通常出荷日：在庫品1日目

高温耐性、耐薬品性に優れた無給油ブッシュ。【特長】・完全無潤滑・無給油で、耐磨...

詳細情報を確認する

種類
スリーブ型
樹脂系
高性能ポリマー系
環境
標準 / 耐熱 / 耐異物 / 耐振動 / 油中 / 水中 / 海水中 / 薬液中
許容最高PV値範囲 (N/mm2・m/s)
1.1～2.0
許容最高PV値 (N/mm2・m/s)
1.32
許容最高面圧 P (N/mm2)
150
許容最高速度 V (m/s)
1.5
推奨軸公差
h9
推奨ハウジング穴公差
H7
潤滑条件
無潤滑

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が86型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

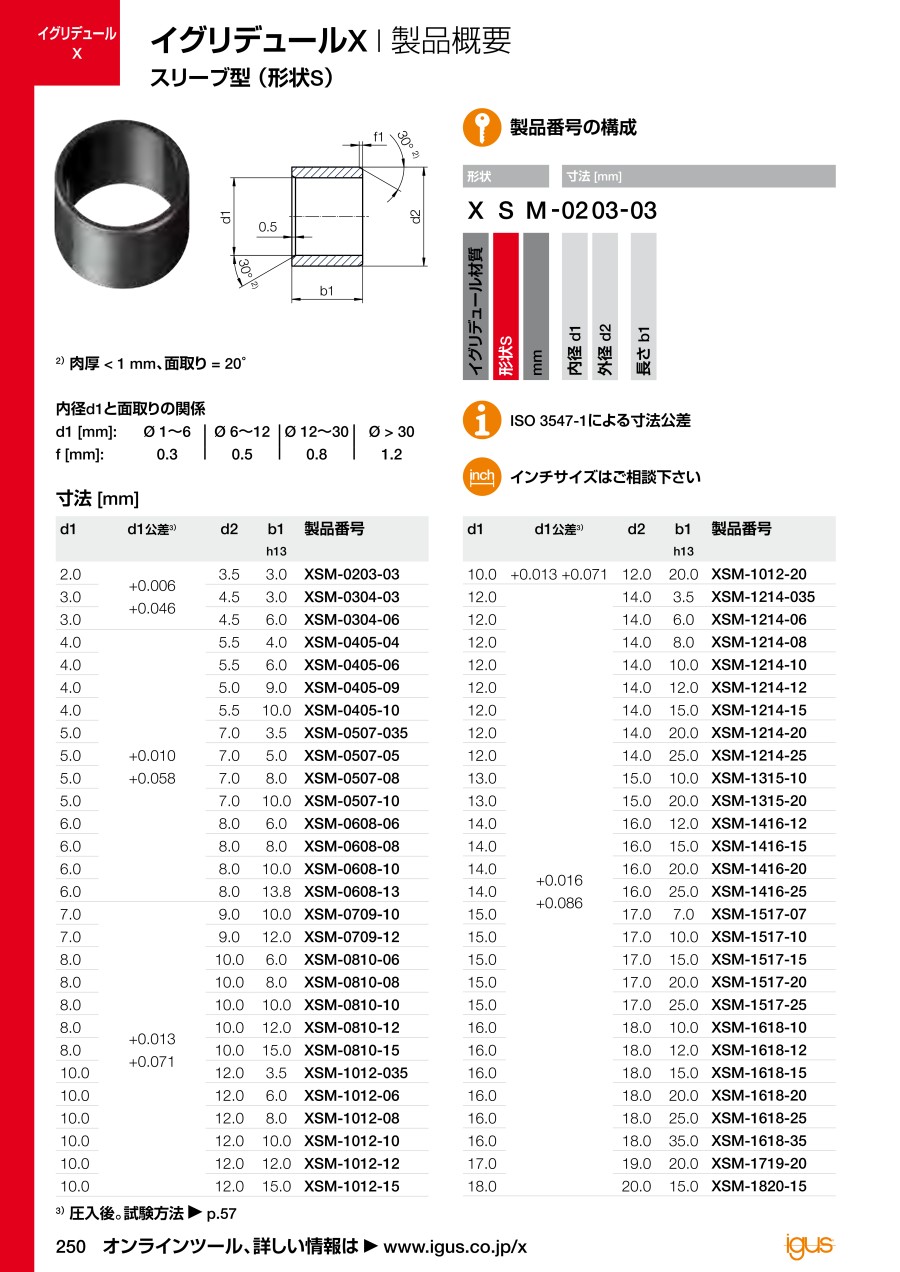

外形図

製品仕様

規格表

型番	d1^*	d2	b1 h13
XSM-0203-03	2.0	3.5	3.0
XSM-0304-03	3.0	4.5	3.0
XSM-0304-06	3.0	4.5	6.0
XSM-0405-04	4.0	5.5	4.0
XSM-0507-035	5.0	7.0	3.5
XSM-0507-05	5.0	7.0	5.0
XSM-0507-08	5.0	7.0	8.0
XSM-0608-06	6.0	8.0	6.0
XSM-0608-08	6.0	8.0	8.0
XSM-0608-10	6.0	8.0	10.0
XSM-0608-13	6.0	8.0	13.8
XSM-0709-12	7.0	9.0	12.0
XSM-0810-06	8.0	10.0	6.0
XSM-0810-08	8.0	10.0	8.0
XSM-0810-10	8.0	10.0	10.0
XSM-0810-12	8.0	10.0	12.0
XSM-0810-15	8.0	10.0	15.0
XSM-1012-06	10.0	12.0	6.0
XSM-1012-08	10.0	12.0	8.0
XSM-1012-10	10.0	12.0	10.0
XSM-1012-20	10.0	12.0	20.0
XSM-1214-035	12.0	14.0	3.5
XSM-1214-06	12.0	14.0	6.0
XSM-1214-08	12.0	14.0	8.0
XSM-1214-10	12.0	14.0	10.0
XSM-1214-12	12.0	14.0	12.0
XSM-1214-15	12.0	14.0	15.0
XSM-1214-20	12.0	14.0	20.0
XSM-1416-12	14.0	16.0	12.0
XSM-1416-15	14.0	16.0	15.0
XSM-1416-20	14.0	16.0	20.0
XSM-1517-10	15.0	17.0	10.0
XSM-1517-15	15.0	17.0	15.0
XSM-1517-20	15.0	17.0	20.0
XSM-1618-10	16.0	18.0	10.0
XSM-1618-12	16.0	18.0	12.0
XSM-1618-15	16.0	18.0	15.0
XSM-1618-20	16.0	18.0	20.0
XSM-1618-35	16.0	18.0	35.0
XSM-1719-20	17.0	19.0	20.0
XSM-1820-15	18.0	20.0	15.0
XSM-1820-20	18.0	20.0	20.0
XSM-2022-140	20.0	22.0	14.0
XSM-2022-145	20.0	22.0	14.5

型番	d1^*	d2	b1 h13
XSM-2022-18	20.0	22.0	18.0
XSM-2022-20	20.0	22.0	20.0
XSM-2023-07	20.0	23.0	7.0
XSM-2023-10	20.0	23.0	10.0
XSM-2023-15	20.0	23.0	15.0
XSM-2023-20	20.0	23.0	20.0
XSM-2023-25	20.0	23.0	25.0
XSM-2023-30	20.0	23.0	30.0
XSM-2225-15	22.0	25.0	15.0
XSM-2225-20	22.0	25.0	20.0
XSM-2426-20	24.0	26.0	20.0
XSM-2427-20	24.0	27.0	20.0
XSM-2528-077	25.0	28.0	7.7
XSM-2528-09	25.0	28.0	9.0
XSM-2528-12	25.0	28.0	12.0
XSM-2528-13	25.0	28.0	13.0
XSM-2528-15	25.0	28.0	15.0
XSM-2528-20	25.0	28.0	20.0
XSM-2528-30	25.0	28.0	30.0
XSM-2730-05	27.0	30.0	5.7
XSM-2832-20	28.0	32.0	20.0
XSM-2832-30	28.0	32.0	30.0
XSM-3034-20	30.0	34.0	20.0
XSM-3034-25	30.0	34.0	25.0
XSM-3034-30	30.0	34.0	30.0
XSM-3034-40	30.0	34.0	40.0
XSM-3236-25	32.0	36.0	25.0
XSM-3236-30	32.0	36.0	30.0
XSM-3539-20	35.0	39.0	20.0
XSM-3539-30	35.0	39.0	30.0
XSM-3539-40	35.0	39.0	40.0
XSM-3539-50	35.0	39.0	50.0
XSM-4044-30	40.0	44.0	30.0
XSM-4044-40	40.0	44.0	40.0
XSM-4044-50	40.0	44.0	50.0
XSM-4550-50	45.0	50.0	50.0
XSM-5055-30	50.0	55.0	30.0
XSM-5055-40	50.0	55.0	40.0
XSM-5055-60	50.0	55.0	60.0
XSM-5560-50	55.0	60.0	50.0
XSM-6065-45	60.0	65.0	45.0
XSM-6065-60	60.0	65.0	60.0
XSM-6570-50	65.0	70.0	50.0
XSM-7075-70	70.0	75.0	70.0

型番リスト

表示件数

型番

内径 d1

(φ)

外径 d2

(φ)

全長 b1

(mm)

使用温度範囲

(℃)

RoHS?

最小発注数量

2	3.5	3	-100～250	10	1個
3	4.5	3	-100～250	10	1個
3	4.5	6	-100～250	10	1個
4	5.5	4	-100～250	10	1個
5	7	5	-100～250	10	1個
5	7	8	-100～250	10	1個
5	7	3.5	-100～250	10	1個
6	8	6	-100～250	10	1個
6	8	8	-100～250	10	1個
6	8	10	-100～250	10	1個
6	8	13.8	-100～250	10	1個
7	9	12	-100～250	10	1個
8	10	6	-100～250	10	1個
8	10	8	-100～250	10	1個
8	10	10	-100～250	10	1個
8	10	12	-100～250	10	1個
8	10	15	-100～250	10	1個
10	12	6	-100～250	10	1個
10	12	8	-100～250	10	1個
10	12	10	-100～250	10	1個
10	12	20	-100～250	10	1個
12	14	6	-100～250	10	1個
12	14	8	-100～250	10	1個
12	14	3.5	-100～250	10	1個
12	14	10	-100～250	10	1個
12	14	12	-100～250	10	1個
12	14	15	-100～250	10	1個
12	14	20	-100～250	10	1個
14	16	12	-100～250	10	1個
14	16	15	-100～250	10	1個
15	17	10	-100～250	10	1個
15	17	15	-100～250	10	1個
15	17	20	-100～250	10	1個
16	18	10	-100～250	10	1個
16	18	12	-100～250	10	1個
16	18	15	-100～250	10	1個
16	18	20	-100～250	10	1個
16	18	35	-100～250	10	1個
17	19	20	-100～250	10	1個
18	20	20	-100～250	10	1個
20	22	18	-100～250	10	1個
20	22	20	-100～250	10	1個
20	22	14	-100～250	10	1個
20	22	14.5	-100～250	10	1個
20	23	7	-100～250	10	1個
20	23	10	-100～250	10	1個
20	23	15	-100～250	10	1個
20	23	20	-100～250	10	1個
20	23	25	-100～250	10	1個
20	23	30	-100～250	10	1個
22	25	15	-100～250	10	1個
22	25	20	-100～250	10	1個
24	26	20	-100～250	10	1個
24	27	20	-100～250	10	1個
25	28	9	-100～250	10	1個
25	28	7.7	-100～250	10	1個
25	28	12	-100～250	10	1個
25	28	13	-100～250	10	1個
25	28	15	-100～250	10	1個
25	28	20	-100～250	10	1個

通常単価(税別) (税込単価)	通常出荷日

233円 ( 256円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	4日目
253円 ( 278円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
336円 ( 370円 )	在庫品1日目当日出荷可能
294円 ( 323円 )	在庫品1日目当日出荷可能
286円 ( 315円 )	4日目
294円 ( 323円 )	在庫品1日目当日出荷可能
351円 ( 386円 )	在庫品1日目当日出荷可能
355円 ( 391円 )	在庫品1日目当日出荷可能
347円 ( 382円 )	4日目
314円 ( 345円 )	4日目
349円 ( 384円 )	在庫品1日目当日出荷可能
306円 ( 337円 )	在庫品1日目当日出荷可能
317円 ( 349円 )	在庫品1日目当日出荷可能
319円 ( 351円 )	7日目
429円 ( 472円 )	在庫品1日目当日出荷可能
395円 ( 435円 )	4日目
361円 ( 397円 )	4日目
290円 ( 319円 )	在庫品1日目当日出荷可能
281円 ( 309円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	4日目
333円 ( 366円 )	4日目
343円 ( 377円 )	4日目
420円 ( 462円 )	在庫品1日目当日出荷可能
729円 ( 802円 )	3日目
447円 ( 492円 )	在庫品1日目当日出荷可能
479円 ( 527円 )	在庫品1日目当日出荷可能
316円 ( 348円 )	4日目
353円 ( 388円 )	4日目
445円 ( 490円 )	在庫品1日目当日出荷可能
403円 ( 443円 )	在庫品1日目当日出荷可能
457円 ( 503円 )	4日目
443円 ( 487円 )	在庫品1日目当日出荷可能
535円 ( 589円 )	4日目
448円 ( 493円 )	4日目
474円 ( 521円 )	4日目
601円 ( 661円 )	4日目
611円 ( 672円 )	4日目
427円 ( 470円 )	在庫品1日目当日出荷可能
471円 ( 518円 )	4日目
500円 ( 550円 )	4日目
457円 ( 503円 )	4日目
457円 ( 503円 )	4日目
608円 ( 669円 )	4日目
708円 ( 779円 )	在庫品1日目当日出荷可能
679円 ( 747円 )	4日目
682円 ( 750円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	4日目
945円 ( 1,040円 )	在庫品1日目当日出荷可能
568円 ( 625円 )	4日目
667円 ( 734円 )	4日目
947円 ( 1,042円 )	4日目
672円 ( 739円 )	4日目
668円 ( 735円 )	4日目
660円 ( 726円 )	4日目
480円 ( 528円 )	在庫品1日目当日出荷可能
727円 ( 800円 )	4日目
582円 ( 640円 )	在庫品1日目当日出荷可能
789円 ( 868円 )	在庫品1日目当日出荷可能

基本情報

基本情報

高温耐性、耐薬品性に優れた無給油ブッシュ。
【特長】
・完全無潤滑・無給油で、耐磨耗性に優れ、油切れの心配もない、メンテナンスフリー。
・連続運転時耐熱温度-100～+250℃（短期的には＋315℃）。
・広範囲の耐薬品性。
・大きい圧縮強さ。
・低吸湿性。
・全温度範囲で耐摩耗性良好。
・面圧が150MPaまでの場合に最適。
【用途】
・ステンレス鋼に対する直線運動、特に高温での動きに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
