イグス

イグリデュールJ フランジ型軸受（無給油ブッシュ）

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（4件）

通常単価(税別): 163円～2,878円

税込単価: 179円～3,166円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

イグリデュールG フランジ型軸受（無給油ブッシュ）

4.4

通常価格(税別)： 93円 (税込価格：102円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

イグリデュールJ スリーブ型軸受（無給油ブッシュ）

4.8

通常価格(税別)： 129円 (税込価格：142円)

通常出荷日：在庫品1日目

スティック・スリップ現象が起こりにくい無給油ブッシュ。【特長】・低～中程度の荷...

詳細情報を確認する

種類
フランジ型
樹脂系
高性能ポリマー系
環境
標準 / 耐異物 / 耐振動 / 油中 / 水中 / 海水中
許容最高PV値範囲 (N/mm2・m/s)
0.3～1.0
許容最高PV値 (N/mm2・m/s)
0.34
許容最高面圧 P (N/mm2)
35
許容最高速度 V (m/s)
1.5
推奨軸公差
h9
推奨ハウジング穴公差
H7
潤滑条件
無潤滑

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が86型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

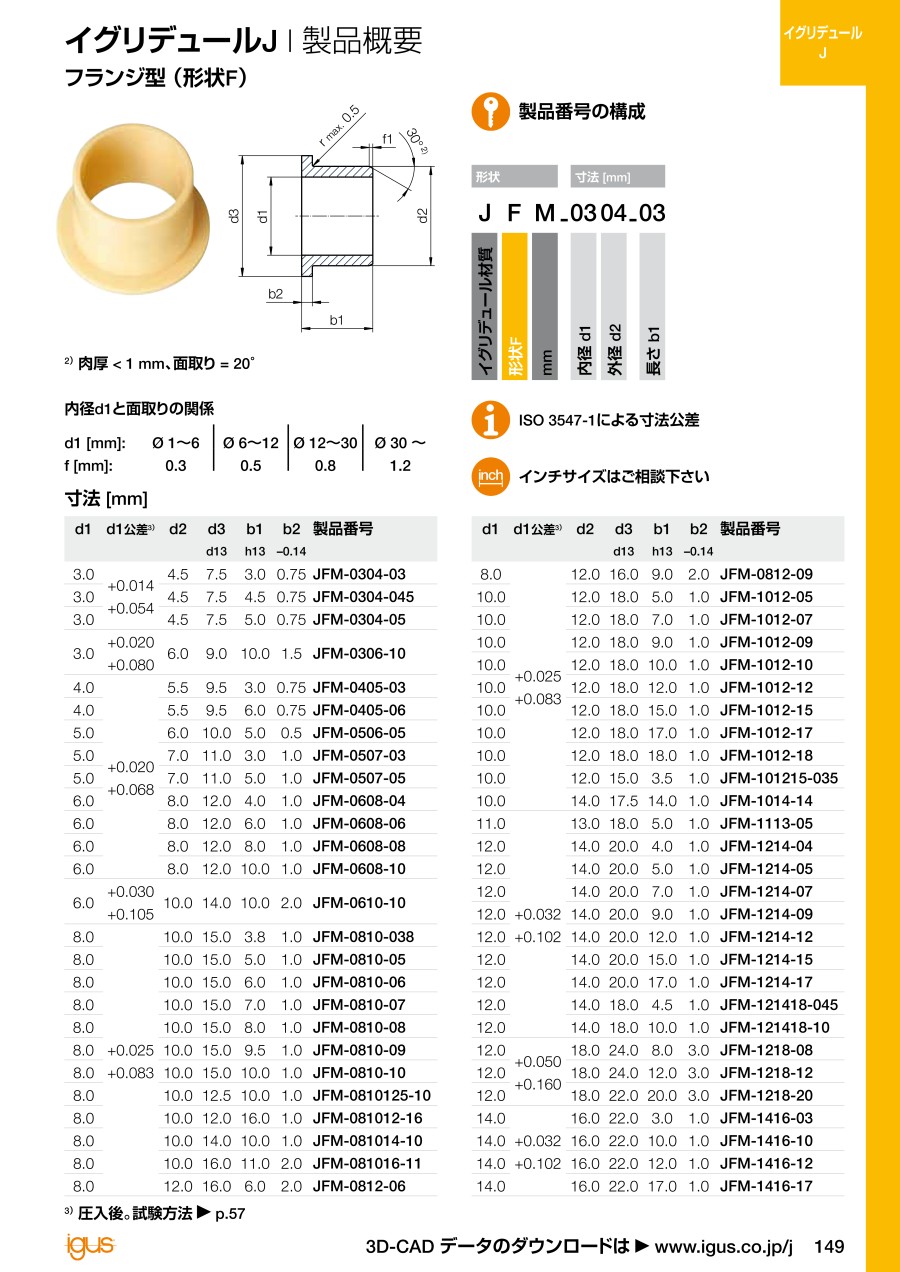

外形図

製品仕様

規格表

型番	d1^*	d2	d3 d13	b1 h13	b2 -0.14
JFM-0304-05	3.0	4.5	7.5	5.0	0.75
JFM-0306-10	3.0	6.0	9.0	10.0	1.5
JFM-0405-03	4.0	5.5	9.5	3.0	0.75
JFM-0405-06	4.0	5.5	9.5	6.0	0.75
JFM-0507-05	5.0	7.0	11.0	5.0	1.0
JFM-0608-04	6.0	8.0	12.0	4.0	1.0
JFM-0608-06	6.0	8.0	12.0	6.0	1.0
JFM-0608-08	6.0	8.0	12.0	8.0	1.0
JFM-0608-10	6.0	8.0	12.0	10.0	1.0
JFM-0610-10	6.0	10.0	14.0	10.0	2.0
JFM-0810-038	8.0	10.0	15.0	3.8	1.0
JFM-0810-05	8.0	10.0	15.0	5.0	1.0
JFM-0810-06	8.0	10.0	15.0	6.0	1.0
JFM-0810-07	8.0	10.0	15.0	7.0	1.0
JFM-0810-08	8.0	10.0	15.0	8.0	1.0
JFM-0810-10	8.0	10.0	15.0	10.0	1.0
JFM-0810125-10	8.0	10.0	12.5	10.0	1.0
JFM-081014-10	8.0	10.0	14.0	10.0	1.0
JFM-081016-11	8.0	10.0	16.0	11.0	2.0
JFM-0812-06	8.0	12.0	16.0	6.0	2.0
JFM-1012-05	10.0	12.0	18.0	5.0	1.0
JFM-1012-09	10.0	12.0	18.0	9.0	1.0
JFM-1012-10	10.0	12.0	18.0	10.0	1.0
JFM-1012-12	10.0	12.0	18.0	12.0	1.0
JFM-1012-15	10.0	12.0	18.0	15.0	1.0
JFM-1012-18	10.0	12.0	18.0	18.0	1.0
JFM-101215-035	10.0	12.0	15.0	3.5	1.0
JFM-1113-05	11.0	13.0	18.0	5.0	1.0
JFM-1214-05	12.0	14.0	20.0	5.0	1.0
JFM-1214-07	12.0	14.0	20.0	7.0	1.0
JFM-1214-09	12.0	14.0	20.0	9.0	1.0
JFM-1214-12	12.0	14.0	20.0	12.0	1.0
JFM-1214-15	12.0	14.0	20.0	15.0	1.0
JFM-121418-045	12.0	14.0	18.0	4.5	1.0
JFM-121418-10	12.0	14.0	18.0	10.0	1.0
JFM-1218-08	12.0	18.0	24.0	8.0	3.0
JFM-1218-12	12.0	18.0	24.0	12.0	3.0
JFM-1218-20	12.0	18.0	22.0	20.0	3.0
JFM-1416-03	14.0	16.0	22.0	3.0	1.0
JFM-1416-10	14.0	16.0	22.0	10.0	1.0
JFM-1416-12	14.0	16.0	22.0	12.0	1.0
JFM-1416-17	14.0	16.0	22.0	17.0	1.0
JFM-141822-20	14.0	18.0	22.0	20.0	2.0
JFM-1517-09	15.0	17.0	23.0	9.0	1.0

型番	d1^*	d2	d3 d13	b1 h13	b2 -0.14
JFM-1517-12	15.0	17.0	23.0	12.0	1.0
JFM-1517-17	15.0	17.0	23.0	17.0	1.0
JFM-1521-20	15.0	21.0	27.0	20.0	3.0
JFM-1618-17	16.0	18.0	24.0	17.0	1.0
JFM-1622-12	16.0	22.0	28.0	12.0	3.0
JFM-1622-15	16.0	22.0	28.0	15.0	3.0
JFM-1719-09	17.0	19.0	25.0	9.0	1.0
JFM-1719-21	17.0	19.0	25.0	21.0	1.0
JFM-1820-04	18.0	20.0	26.0	4.0	1.0
JFM-1820-12	18.0	20.0	26.0	12.0	1.0
JFM-1820-22	18.0	20.0	26.0	22.0	1.0
JFM-1922-36	19.0	22.0	26.0	36.0	1.0
JFM-2023-11	20.0	23.0	30.0	11.5	1.5
JFM-2023-15.5	20.0	23.0	30.0	15.5	1.5
JFM-2023-21	20.0	23.0	30.0	21.5	1.5
JFM-202530-15	20.0	25.0	30.0	15.0	2.0
JFM-2026-20	20.0	26.0	32.0	20.0	3.0
JFM-2026-25	20.0	26.0	32.0	25.0	3.0
JFM-222532-08	22.0	25.0	32.0	8.0	1.5
JFM-2430-30	24.0	30.0	36.0	30.0	3.0
JFM-2528-06	25.0	28.0	35.0	6.0	1.5
JFM-2528-14.5	25.0	28.0	35.0	14.5	1.5
JFM-2528-21	25.0	28.0	35.0	21.5	1.5
JFM-252839-075	25.0	28.0	39.0	7.5	1.5
JFM-2532-20	25.0	32.0	38.0	20.0	4.0
JFM-2532-25	25.0	32.0	38.0	25.0	4.0
JFM-283235-07	28.0	32.0	35.0	7.0	2.0
JFM-3034-20	30.0	34.0	42.0	20.0	2.0
JFM-3034-26	30.0	34.0	42.0	26.0	2.0
JFM-3038-30	30.0	38.0	44.0	30.0	4.0
JFM-3539-12	35.0	39.0	47.0	12.0	2.0
JFM-3539-16	35.0	39.0	47.0	16.0	2.0
JFM-3539-26	35.0	39.0	47.0	26.0	2.0
JFM-4044-20	40.0	44.0	52.0	20.0	2.0
JFM-4044-30	40.0	44.0	52.0	30.0	2.0
JFM-4044-40	40.0	44.0	52.0	40.0	2.0
JFM-4550-20	45.0	50.0	58.0	20.0	2.0
JFM-4550-50	45.0	50.0	58.0	50.0	2.0
JFM-5055-50	50.0	55.0	63.0	50.0	2.0
JFM-5560-50	55.0	60.0	68.0	50.0	2.0
JFM-6065-50	60.0	65.0	73.0	50.0	2.5
JFM-7075-50	70.0	75.0	83.0	50.0	2.0

*イグリデュールJの交差等級：E10

型番リスト

表示件数

型番

内径 d1

(φ)

外径 d2

(φ)

全長 b1

(mm)

使用温度範囲

(℃)

フランジ外径 d3

(mm)

RoHS?

最小発注数量

3	4.5	5	-50～90	7.5	10	1個
3	6	10	-50～90	9	10	1個
4	5.5	3	-50～90	9.5	10	1個
4	5.5	6	-50～90	9.5	10	1個
5	7	5	-50～90	11	10	1個
6	8	4	-50～90	12	10	1個
6	8	6	-50～90	12	10	1個
6	8	8	-50～90	12	10	1個
6	8	10	-50～90	12	10	1個
6	10	10	-50～90	14	10	1個
8	10	10	-50～90	14	10	1個
8	10	11	-50～90	16	10	1個
8	10	10	-50～90	12.5	10	1個
8	10	5	-50～90	15	10	1個
8	10	6	-50～90	15	10	1個
8	10	7	-50～90	15	10	1個
8	10	8	-50～90	15	10	1個
8	10	3.8	-50～90	15	10	1個
8	10	10	-50～90	15	10	1個
8	12	6	-50～90	16	10	1個
10	12	5	-50～90	18	10	1個
10	12	9	-50～90	18	10	1個
10	12	10	-50～90	18	10	1個
10	12	12	-50～90	18	10	1個
10	12	15	-50～90	18	10	1個
10	12	18	-50～90	18	10	1個
10	12	3.5	-50～90	15	10	1個
11	13	5	-50～90	18	10	1個
12	14	5	-50～90	20	10	1個
12	14	7	-50～90	20	10	1個
12	14	9	-50～90	20	10	1個
12	14	12	-50～90	20	10	1個
12	14	15	-50～90	20	10	1個
12	18	8	-50～90	24	10	1個
12	18	12	-50～90	24	10	1個
12	18	20	-50～90	22	10	1個
12	14	4.5	-50～90	18	10	1個
12	14	10	-50～90	18	10	1個
14	16	3	-50～90	22	10	1個
14	16	10	-50～90	22	10	1個
14	16	12	-50～90	22	10	1個
14	16	17	-50～90	22	10	1個
14	18	20	-50～90	22	10	1個
15	17	9	-50～90	23	10	1個
15	17	12	-50～90	23	10	1個
15	17	17	-50～90	23	10	1個
15	21	20	-50～90	27	10	1個
16	18	17	-50～90	24	10	1個
16	22	12	-50～90	28	10	1個
16	22	15	-50～90	28	10	1個
17	19	9	-50～90	25	10	1個
17	19	21	-50～90	25	10	1個
18	20	4	-50～90	26	10	1個
18	20	12	-50～90	26	10	1個
18	20	22	-50～90	26	10	1個
19	22	36	-50～90	26	10	1個
20	23	11.5	-50～90	30	10	1個
20	23	15.5	-50～90	30	10	1個
20	23	21.5	-50～90	30	10	1個
20	26	20	-50～90	32	10	1個

通常単価(税別) (税込単価)	通常出荷日

248円 ( 273円 )	在庫品1日目当日出荷可能
178円 ( 196円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
248円 ( 273円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
163円 ( 179円 )	在庫品1日目当日出荷可能
191円 ( 210円 )	在庫品1日目当日出荷可能
295円 ( 325円 )	在庫品1日目当日出荷可能
175円 ( 193円 )	在庫品1日目当日出荷可能
173円 ( 190円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
315円 ( 347円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
277円 ( 305円 )	在庫品1日目当日出荷可能
285円 ( 314円 )	在庫品1日目当日出荷可能
204円 ( 224円 )	在庫品1日目当日出荷可能
352円 ( 387円 )	在庫品1日目当日出荷可能
247円 ( 272円 )	在庫品1日目当日出荷可能
279円 ( 307円 )	在庫品1日目当日出荷可能
246円 ( 271円 )	在庫品1日目当日出荷可能
281円 ( 309円 )	在庫品1日目当日出荷可能
292円 ( 321円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
464円 ( 510円 )	在庫品1日目当日出荷可能
216円 ( 238円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
281円 ( 309円 )	在庫品1日目当日出荷可能
344円 ( 378円 )	在庫品1日目当日出荷可能
209円 ( 230円 )	在庫品1日目当日出荷可能
321円 ( 353円 )	4日目
327円 ( 360円 )	在庫品1日目当日出荷可能
247円 ( 272円 )	在庫品1日目当日出荷可能
347円 ( 382円 )	在庫品1日目当日出荷可能
343円 ( 377円 )	在庫品1日目当日出荷可能
293円 ( 322円 )	在庫品1日目当日出荷可能
522円 ( 574円 )	在庫品1日目当日出荷可能
324円 ( 356円 )	4日目
268円 ( 295円 )	4日目
264円 ( 290円 )	4日目
709円 ( 780円 )	4日目
707円 ( 778円 )	4日目
387円 ( 426円 )	在庫品1日目当日出荷可能
286円 ( 315円 )	4日目
262円 ( 288円 )	在庫品1日目当日出荷可能
484円 ( 532円 )	在庫品1日目当日出荷可能
447円 ( 492円 )	在庫品1日目当日出荷可能
740円 ( 814円 )	在庫品1日目当日出荷可能
409円 ( 450円 )	在庫品1日目当日出荷可能
346円 ( 381円 )	在庫品1日目当日出荷可能
586円 ( 645円 )	在庫品1日目当日出荷可能
231円 ( 254円 )	4日目
557円 ( 613円 )	在庫品1日目当日出荷可能
346円 ( 381円 )	在庫品1日目当日出荷可能
457円 ( 503円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	4日目
631円 ( 694円 )	4日目
330円 ( 363円 )	在庫品1日目当日出荷可能
416円 ( 458円 )	在庫品1日目当日出荷可能
553円 ( 608円 )	在庫品1日目当日出荷可能
404円 ( 444円 )	在庫品1日目当日出荷可能

基本情報

基本情報

スティック・スリップ現象が起こりにくい無給油ブッシュ。
【特長】
・低～中程度の荷重に対応。無潤滑、メンテナンスフリー。
・油切れの心配がない。
・最高使用温度 +90℃、最低使用温度 -50℃。
・各種の軸について面圧5MPaまでの場合、摩耗が少ない。
・無潤滑運転で摩擦係数が小さい。
・優れた減振性。
・耐薬品性良好。
・軟質軸材質に最適。
・低吸湿率。
【用途】
・高速運動に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

イグリデュールJ フランジ型軸受（無給油ブッシュ）のレビュー

4.5平均満足度：4.54件のレビュー

星5
75%
星4
0%
星3
25%
星2
0%
星1
0%

アイドラーアームブッシュに

満足度：5.02017/11/24

旧車のアイドラーアームブッシュとして使いました。純正品は供給終了で、ノギスで採寸し、この商品を選択しました。装着後、...もっと読む

2人が参考にしています。

回転部の摩擦防止スペーサー

満足度：3.02021/10/29

回転部品の軸にスペーサーを入れる時、回転部品が軸上で位置がふらつくのを防止するスペーサーには摩擦抵抗の極力少ない物が良い...もっと読む

0人が参考にしています。

軸受け

満足度：5.02020/07/31

サイズがぴったりと合ったものを探せて良かった。この一つだけを探すのは結構大変でした。今後はこちらで注文します。

0人が参考にしています。

機械部品の軸受として

満足度：5.02019/07/31

注油を嫌う箇所の軸受として性能的にも満足しています。内径寸法も日本製には無い型も有るので助かっています。

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品イグリデュールJ フランジ型軸受（無給油ブッシュ）	イグリデュールJ スリーブ型軸受（無給油ブッシュ）	イグリデュールG フランジ型軸受（無給油ブッシュ）	イグリデュールX フランジ型軸受（無給油ブッシュ）	イグリデュールH フランジ型無給油ブッシュ	イグリデュールG スリーブ型軸受（無給油ブッシュ）
メーカー	イグス	イグス	イグス	イグス	イグス	イグス
通常価格	163円-	129円 -	93円 -	214円 -	264円 -	86円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
種類	フランジ型	スリーブ型	フランジ型	フランジ型	フランジ型	スリーブ型
樹脂系	高性能ポリマー系	高性能ポリマー系	高性能ポリマー系	高性能ポリマー系	高性能ポリマー系	高性能ポリマー系
環境	標準 / 耐異物 / 耐振動 / 油中 / 水中 / 海水中	標準 / 耐異物 / 耐振動 / 油中 / 水中 / 海水中	標準 / 耐異物 / 耐振動 / 油中	標準 / 耐熱 / 耐異物 / 耐振動 / 油中 / 水中 / 海水中 / 薬液中	標準 / 水中 / 薬液中	標準 / 耐異物 / 耐振動 / 油中
許容最高PV値範囲(N/mm2・m/s)	0.3～1.0	0.3～1.0	0.3～1.0	1.1～2.0	1.1～2.0	0.3～1.0
許容最高PV値(N/mm2・m/s)	0.34	0.34	0.42	1.32	1.37	0.42
