製品記号	EA100-UTNE EA200-UTNE	EAL100-UTNE EAL200-UTNE
アクチェータ	EA型（AC100／200V 90゜正逆回転）	EAL型（AC100／200V リレー内蔵 90゜正逆回転）
ステム	SUS316＋Crめっき
方式	フローティング・・・1/4^B～1 1/2^B トラニオンマウンテッド・・・2^B 三方二面シート・Lポート
ボア径	レデューストボア
接続形状	ねじ込み・・・JIS B0203
最高許容圧力	80℃以下の水・油・空気（凍結なきこと）・・・0.98MPa 100℃以下の水・油・空気（凍結なきこと）・・・0.49MPa
備考	流路切換用	並列運転可

規格表

EA100-UTNE／EA200-UTNE

EAL100-UTNE／EAL200-UTNE

型番リスト

表示件数

型番

供給側配管ねじの呼び	制御側配管ねじの呼び	電圧	仕様	最小発注数量

1/4B(8A)	1/4B(8A)	AC100V	90°正逆回転	1個
3/8B(10A)	3/8B(10A)	AC100V	90°正逆回転	1個
1/2B(15A)	1/2B(15A)	AC100V	90°正逆回転	1個
1B(25A)	1B(25A)	AC100V	90°正逆回転	1個
1 1/4B(32A)	1 1/4B(32A)	AC100V	90°正逆回転	1個
1 1/2B(40A)	1 1/2B(40A)	AC100V	90°正逆回転	1個
2B(50A)	2B(50A)	AC100V	90°正逆回転	1個
3/8B(10A)	3/8B(10A)	AC200V	90°正逆回転	1個
1B(25A)	1B(25A)	AC200V	90°正逆回転	1個
1 1/4B(32A)	1 1/4B(32A)	AC200V	90°正逆回転	1個
1 1/2B(40A)	1 1/2B(40A)	AC200V	90°正逆回転	1個
2B(50A)	2B(50A)	AC200V	90°正逆回転	1個

通常単価(税別) (税込単価)	通常出荷日

32,174円 ( 35,391円 )	在庫品1日目当日出荷可能
32,200円 ( 35,420円 )	在庫品1日目当日出荷可能
34,593円 ( 38,052円 )	在庫品1日目当日出荷可能
36,117円 ( 39,729円 )	在庫品1日目当日出荷可能
47,500円 ( 52,250円 )	在庫品1日目当日出荷可能
53,547円 ( 58,902円 )	在庫品1日目当日出荷可能
68,632円 ( 75,495円 )	在庫品1日目当日出荷可能
33,500円 ( 36,850円 )	在庫品1日目当日出荷可能
44,511円 ( 48,962円 )	在庫品1日目当日出荷可能
46,503円 ( 51,153円 )	在庫品1日目当日出荷可能
57,680円 ( 63,448円 )	在庫品1日目当日出荷可能
79,578円 ( 87,536円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【ブランド】キッツ（KITZ）
【材質】
ボデー：SCS14A
ボール：SUS316
ボールシート：カーボンファイバー入PTFE
Oリング：FKM
【構造】
レデューストボア

EA型（AC100V）ON-OFF制御・90°正逆回転。
【特長】
・高性能でしかも小型のモータを開発、速い開閉スピードとコンパクト化を実現しました
・消費電力も小さく、動作後電源OFFとなるため経済的です
・最小限の部品で構成され、故障が極めて少なく、耐久性に優れています
・停電など万一の際には、手動開閉操作も可能です
・ウォータハンマの発生や異物のかみ込み等による作動不良など、一般電磁弁の持つ問題点を解消します
・電源はAC100/200V、DC12/24V、さらにリレー内蔵、端子箱付、180度回転型シリーズを標準化、多様なお客様のニーズに応えます
・モータコイル部の焼損を未然に防止するため、過負荷保護装置仕様としています
・屋外配管ラインでもご使用いただけます

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

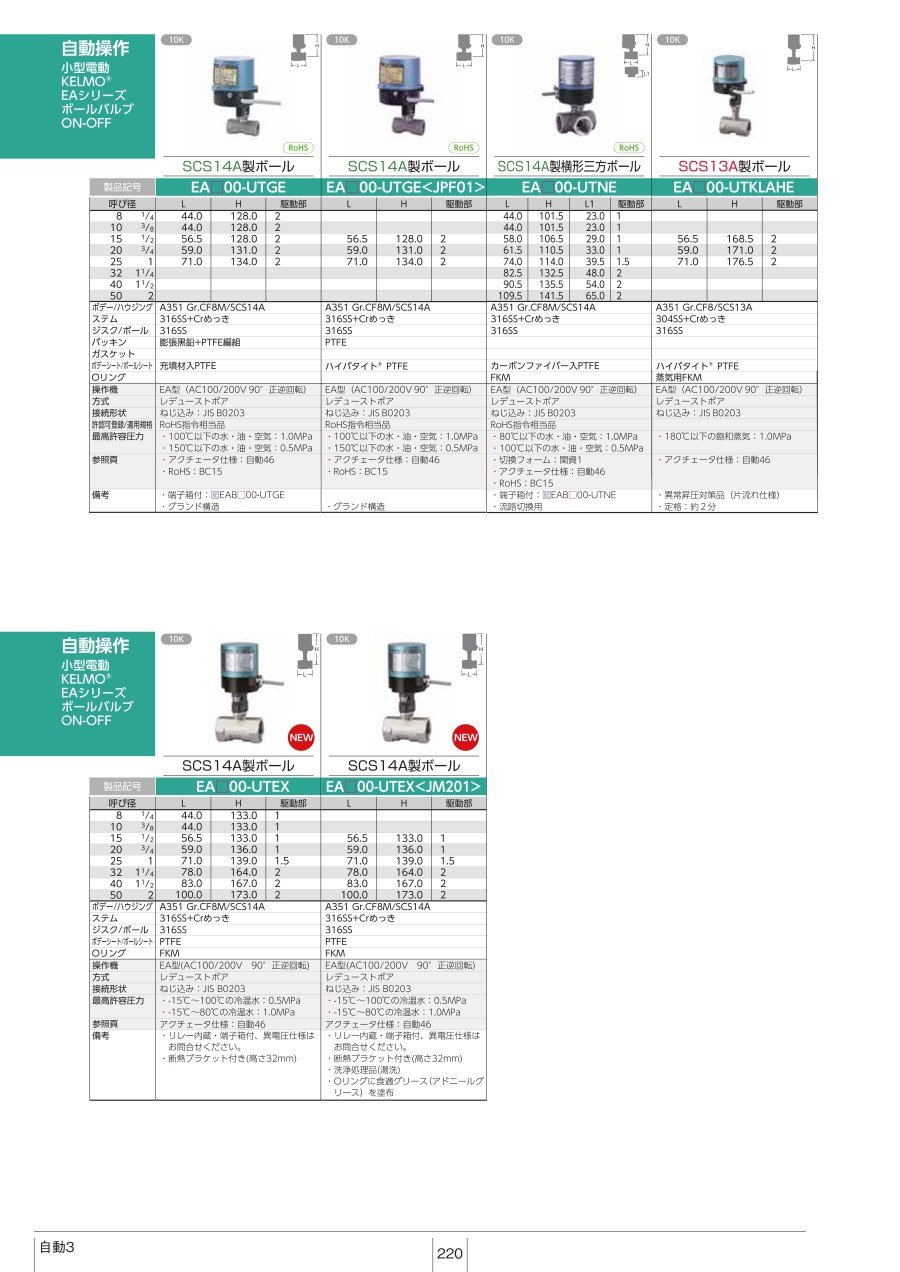

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
