ステンレス鋼製10K空圧アクチュエータ付ボールバルブ

外形図

C-UTE／C-UTGE

C-UTFE

C-10UTWE

C-UTNE

CS-UTE／FBS-UTE

CS-UTFE／FBS-UTFE

CS-10UTWE／FBS-10UTWE

CS-UTNE／FBS-UTNE

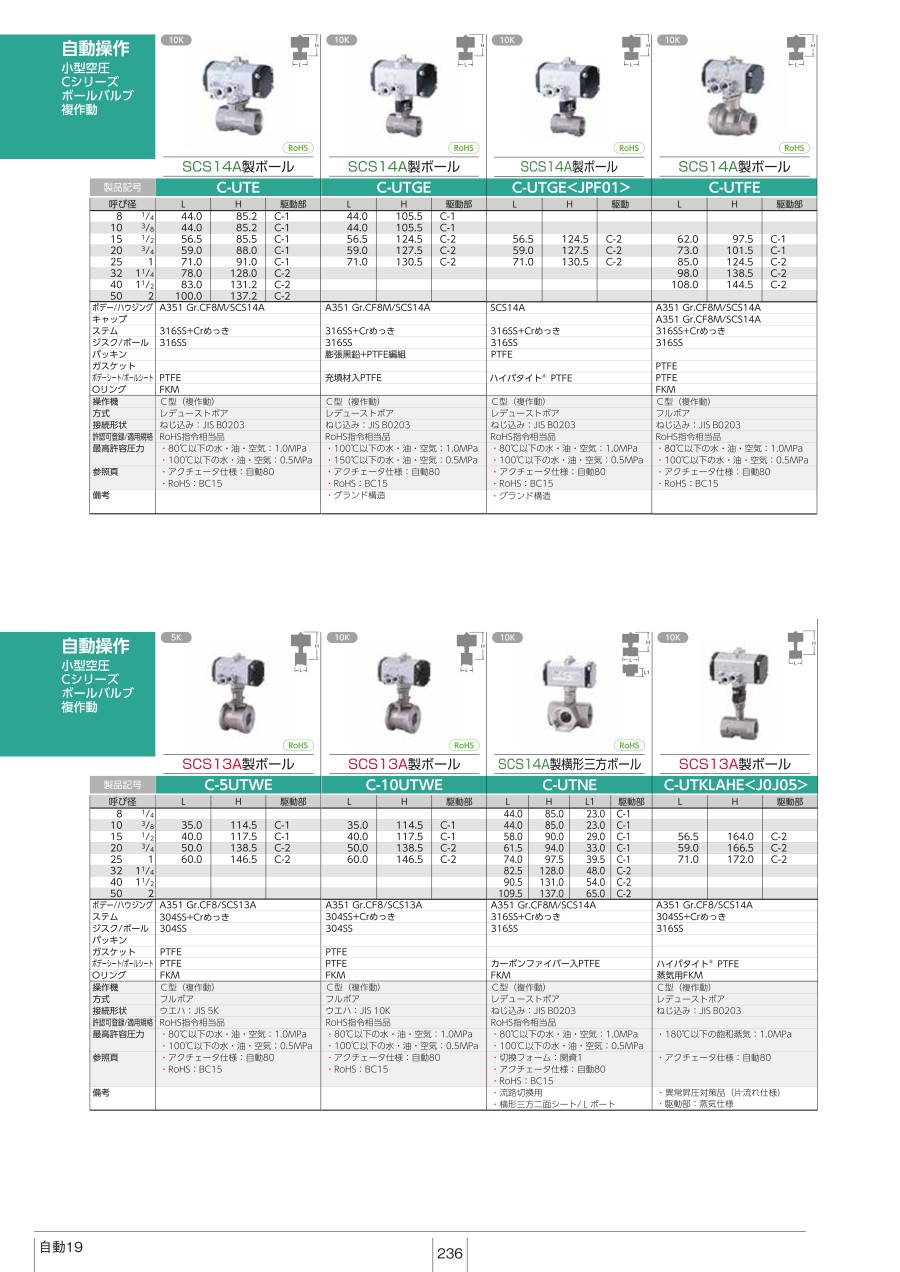

規格表

※電磁弁・リミットスイッチは付属しません。（電磁弁の単品販売はお取り扱いがありません）
 ミスミでは、電磁弁付きの特注対応はできません。

製品仕様

選定サポート情報

調節弁の選定概要

適正なコントロールバルブの選定は、下記の点を考慮して行なってください。

• 流量または圧力などを制御する場合は、バルブの容量係数（Cv値）を計算して、適正な弁口径を選定するようにしてください。
• 制御に使用するバルブは、適正な差圧条件から弁種を選定してください。
• バルブの容量係数計算はFCIで発表している表-1の計算式に基づいて行なってください。ただし、液体のチョークド流れ、フラッシング流れ、層流流れ、遷移領域流れ、気液混合流れおよび配管と弁口径が異なる場合については、適用できませんので、このような場合はISA-S75.01-1985（R1995）のFlow Equations for Sizing Control Valvesまたは、JISB2005-2-1:2005の工業プロセス用の工業プロセス用調節弁・第2部:流れの容量-第1節:取付け状態における流れのサイジング式に基づいて計算するか、またはキッツ社にお問合せください。（制御弁は適正な弁口径を選定しないと、制御できない場合があります。）

バルブ容量係数のFCI（Fluid Control Institute）に基づく計算式

臨界状態でなし場合（△p≦0.5 p₁）    表-1

臨界状態の場合（△p≧0.5 p₁）    表-1

• 記号の説明

許容制御差圧および許容制御差圧比

弁種毎の許容制御差圧および許容制御差圧比は、表-2のとおりです。
この値を超えて使用する場合はキッツ社にお問合せください。

表-2

注記
※1 : 制御差圧は、弁一次側圧力と弁二次側圧力との圧力差をいいます。（△p=p₁-p₂）
※2 : 差圧比は、差圧を一次側の圧力（絶対圧）で除した値をいいます。
※3 : ソフトシートのため蒸気流体には適しておりません。
※4 : 液体流体には適しておりません。また、弁閉止時における最大許容漏れ量は、定格Cv値の3%です。
※5 : 弁閉止時における最大許容漏れ量は下記のとおりです。
       ［厚板シート : 定格Cv値の0.5%、薄板シート : 定格Cv値の0.0005%］
※6 : 基本的に制御用バルブとしては推奨しておりません。
※7 : 推奨弁開度は20% ～ 50%の範囲です。

技術情報

バルブの固有流量特性

バルブの流量特性は、弁種によって異なります。
