イグボール フランジ型ベアリング（2穴） 無給油タイプ EFOM
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,167円～5,085円
- 税込単価
- 1,284円～5,594円
すべてのイグボール製品と同様に、イグボールフランジ型ベアリングはイグミッドGの...
詳細情報を確認する商品情報
外形図
製品仕様

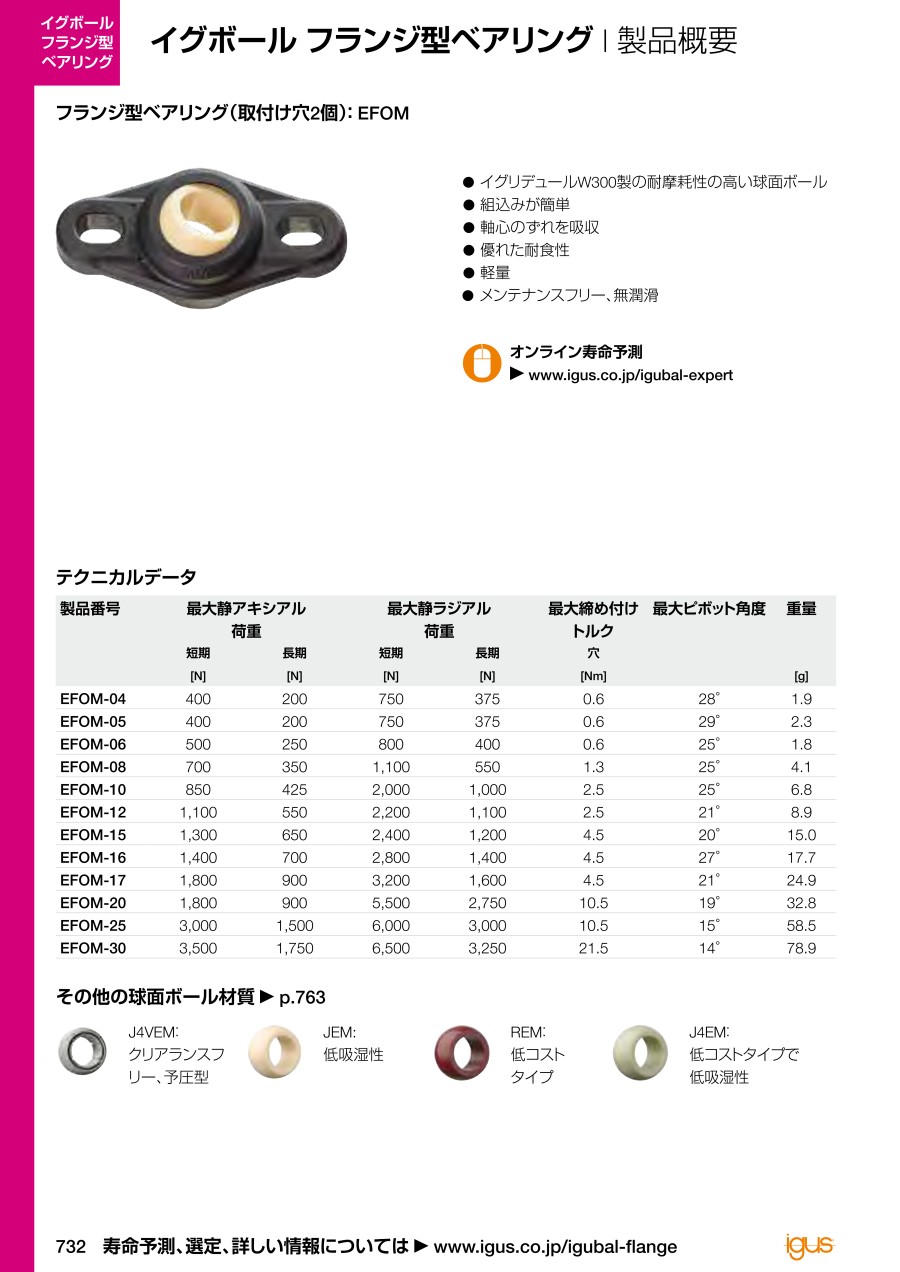

荷重データ イグボールフランジ型EFOM（固定穴２つ）
| 型番 | 最大許容L. アキシアル荷重球面ボール ［N］ | 最大許容 アキシアル荷重長期 ［N］ | 最大許容L. ラジアル荷重 ［N］ | 最大許容 ラジアル荷重長期 ［N］ | 最大 締付トルク穴あけ ［Nm］ | 重量 ［g］ |
|---|---|---|---|---|---|---|
| EFOM-04 | 400 | 200 | 750 | 375 | 0.6 | 1.9 |
| EFOM-05 | 400 | 200 | 750 | 375 | 0.6 | 2.3 |
| EFOM-06 | 500 | 250 | 800 | 400 | 0.6 | 1.8 |
| EFOM-08 | 700 | 350 | 1,100 | 550 | 1.3 | 4.1 |
| EFOM-10 | 850 | 425 | 2,000 | 1,000 | 2.5 | 6.8 |
| EFOM-12 | 1,100 | 550 | 2,200 | 1,100 | 2.5 | 8.9 |
| EFOM-15 | 1,300 | 650 | 2,400 | 1,200 | 4.5 | 15 |
| EFOM-16 | 1,400 | 700 | 2,800 | 1,400 | 4.5 | 17.7 |
| EFOM-17 | 1,800 | 900 | 3,200 | 1,600 | 4.5 | 24.9 |
| EFOM-20 | 1,800 | 900 | 5,500 | 2,750 | 10.5 | 32.8 |
| EFOM-25 | 3,000 | 1,500 | 6,600 | 3,000 | 10.5 | 58.5 |
| EFOM-30 | 3,500 | 1,750 | 6,500 | 3,250 | 21.5 | 78.9 |
どのような時に使用すればよいか
- 化学品耐性が必要
- 省コストタイプの代替品（オータナティブ）が欲しい
- 汚れに強いベアリングが必要
- 軸心ずれが調整されるものが欲しい
- 完全に分割可能なパーツが欲しい
この製品を選択しない
- 温度が+200℃を超える
- 調整リングが組込まれたものが欲しい
- 寸法50mm以上が欲しい
- 回転速度0.5m/s以上を実現したい
規格表
| 型番 | d1 E10 | dB | h 長さ | L 幅 | m 穴ピツチ ±0.1 | A1 フランジ部厚さ ±0.1 | Ag 全体高さ | N 穴寸法 d×1 | 最大傾斜角度 |
|---|---|---|---|---|---|---|---|---|---|
| EFOM-04 | 4 | 14 | 33.8 | 16 | 24 | 4.5 | 8 | 3.2×5.0 | 28° |
| EFOM-05 | 5 | 14 | 33.8 | 16 | 24 | 4.5 | 8.5 | 3.2×5.0 | 29° |
| EFOM-06 | 6 | 14 | 33.8 | 16 | 24 | 4.5 | 8.5 | 3.2×5.0 | 25° |
| EFOM-08 | 8 | 18 | 44.2 | 22 | 31 | 5.5 | 10.5 | 4.3×6.5 | 25° |
| EFOM-10 | 10 | 22 | 52 | 26 | 36 | 6.5 | 12 | 5.3×8.0 | 25° |
| EFOM-12 | 12 | 25 | 56.7 | 31 | 41 | 7 | 13 | 5.3×8.0 | 21° |
| EFOM-15 | 15 | 29.8 | 68.6 | 36 | 50 | 8.5 | 15.5 | 6.4×10.0 | 20° |
| EFOM-16 | 16 | 32 | 72.6 | 38 | 53 | 10 | 17.5 | 6.4×10.1 | 27° |
| EFOM-17 | 17 | 35 | 74.6 | 41 | 55 | 10 | 18 | 6.4×10.2 | 21° |
| EFOM-20 | 20 | 40 | 89 | 47 | 65 | 11 | 20 | 8.4×12.5 | 19° |
| EFOM-25 | 25 | 48.5 | 101 | 58.5 | 75 | 14 | 25 | 8.4×12.6 | 15° |
| EFOM-30 | 30 | 55 | 118 | 65 | 87.5 | 15 | 26 | 10.5×16.0 | 14° |
標準公差は以下
0.5～6mm：±0.1mm
6～30mm：±0.2mm
30～120mm：±0.3mm
商品特長詳細
特性
- 軸端末あるいは軸導管ベアリング用に開発。
- イグミッドG製のハウジングとイグリデュールW300製の球面ボールで構成。
- イグボール フランジベアリングは寸法Eに相応し、固定穴は2個。
使用領域
- イグボール フランジ型ベアリングは無潤滑運転ができるので、特殊な使用条件にも対応可能。
- 組付け位置に手が届きにくい、湿潤環境で使用する、とくに高い衛生条件が求められる等。
- 洗浄ブラシの制御、建物外壁の日よけ装置、搬送設備、パン製造機等。
組込み
- 2つ穴タイプは長穴で、後調整が簡単。
- フランジ型ベアリングは軸芯を自動調整するので、ハウジングを正確に調整する必要がない。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,243円 ( 1,367円 ) | 4日目 |
1,167円 ( 1,284円 ) | 4日目 |
1,254円 ( 1,379円 ) | 4日目 |
1,388円 ( 1,527円 ) | 4日目 |
1,390円 ( 1,529円 ) | 4日目 |
2,022円 ( 2,224円 ) | 在庫品1日目当日出荷可能 |
2,282円 ( 2,510円 ) | 4日目 |
2,408円 ( 2,649円 ) | 4日目 |
2,321円 ( 2,553円 ) | 4日目 |
3,489円 ( 3,838円 ) | 在庫品1日目当日出荷可能 |
4,192円 ( 4,611円 ) | 在庫品1日目当日出荷可能 |
5,085円 ( 5,594円 ) | 4日目 |
詳細情報
基本情報
すべてのイグボール製品と同様に、イグボールフランジ型ベアリングはイグミッドGのハウジングおよびイグリデュールW300の球面ボールで構成されています。
イグボールフランジ型ベアリングは、Eシリーズ（薄型）に対応しており、取付け用の穴が2個または4個の形式があります。
【特長】
・メンテナンス不要、自己潤滑。
・衝撃荷重下での高い強度。
・高い引張強さ。
・軸芯のずれを吸収。
・局部荷重を防止。
・耐薬品性。
・軽量。
【用途】
・イグボールフランジ型ベアリングはメンテナンスが不要なため、多湿環境やクリーンルームでの使用など、金属製ベアリングではメンテナンスが困難な場面での用途に特に適しています。
・イグボールフランジ型ベアリングは、電動歯ブラシや日除け、コンベヤ、製パン機械など様々な装置で使用されています。
