イグボール ピローブロックベアリング 無給油コンパクトタイプ ESTM-SL
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
荷重データ
| 型番 | 最大ラジアル引張力 | 最大ラジアル圧縮力 | 最大横力 | 最大アキシアル力 | 重量 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 短時間 ［N］ | 長期 ［N］ | 短時間 ［N］ | 長期 ［N］ | 短時間 ［N］ | 長期 ［N］ | 短時間 ［N］ | 長期 ［N］ | ［g］ | |
| ESTM-05-SL | 1,500 | 750 | 1,400 | 700 | 900 | 450 | 150 | 75 | 1.6 |
| ESTM-06-SL | 1,500 | 750 | 1,400 | 700 | 900 | 450 | 150 | 75 | 1.7 |
| ESTM-08-SL | 1,600 | 800 | 1,400 | 700 | 950 | 475 | 100 | 50 | 1.7 |
| ESTM-10-SL | 1,600 | 800 | 1,400 | 700 | 1,000 | 500 | 100 | 50 | 1.9 |
どのような時に使用すればよいか
- 化学品耐性が必要
- 省コストタイプの代替品（オータナティブ）が欲しい
- 汚れに強いベアリングが必要
- 軸心ずれが調整されるものが欲しい
- 完全に分割可能なパーツが欲しい
この製品を選択しない
- 温度が+80℃を超える
- 調整リングが組み込まれたものがほしい
- 寸法50mm以上が欲しい
- 回転速度を0.5m/s以上にしたい
規格表
単位：mm
| 型番 | d1 E10 | d2 | d2 M3ねじ | dk | h | h1 | h2 | a | m | C1 | R1 | 最大ピボット角度 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ESTM-05-SL | 5 | 2.5 | - | 8.9 | 18 | 10 | 6.5 | 16 | 10 | 6 | 8 | 17° |
| ESTM-06-SL | 6 | 2.5 | - | 8.9 | 18 | 10 | 6.5 | 16 | 10 | 6 | 8 | 17° |
| ESTM-08-SL | 8 | 2.5 | - | 10.5 | 19 | 10 | 6.5 | 18 | 12 | 6 | 9 | 17° |
| ESTM-10-SL | 10 | 2.5 | - | 12.4 | 20 | 10 | 6.5 | 20 | 14 | 6 | 10 | 17° |
商品特長詳細
- メンテナンスフリーの無潤滑運転
- 高い剛性
- 変動負荷でも高い疲労強度
- 軸芯のずれ調整
- 局部荷重の調整
- 腐食耐性
- 薬品耐性あり
- 高い減衰性
- 回転、振動、リニアの運動に適合
- 非常に軽量
- イグボール ピローブロックベアリングは組み込みが非常に簡単
- 軸芯のずれを調整、局部荷重を防ぐ
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
689円 ( 758円 ) | 4日目 |
631円 ( 694円 ) | 4日目 |
607円 ( 668円 ) | 4日目 |
803円 ( 883円 ) | 4日目 |
詳細情報
基本情報
高いラジアル荷重に対応可能な、イグボール ピローブロックベアリング 無給油コンパクトタイプ。
【特長】
・媒体中で使用可能。
・省スペース。
・簡単な取り付け。
・寿命計算が可能。
・メンテナンスおよび潤滑材不要。
・寸法E、DINISO12240準拠。
【用途】
・食品機械のコンベヤシステム、コンベヤ組込み装置。

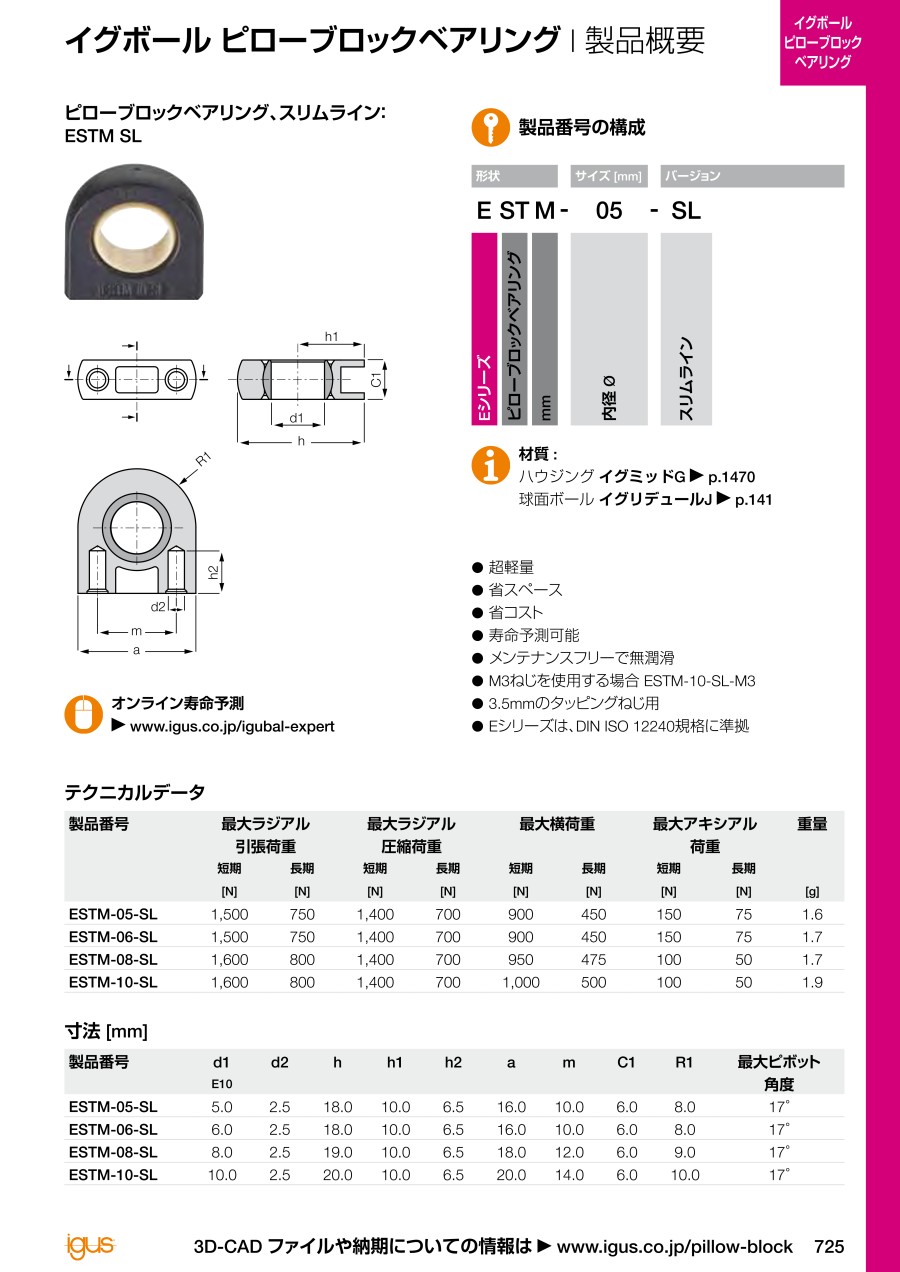

カタログ
