メカニカル部品技術窓口
コネクタ メス単体
未確定：候補が5型番あります。
商品情報

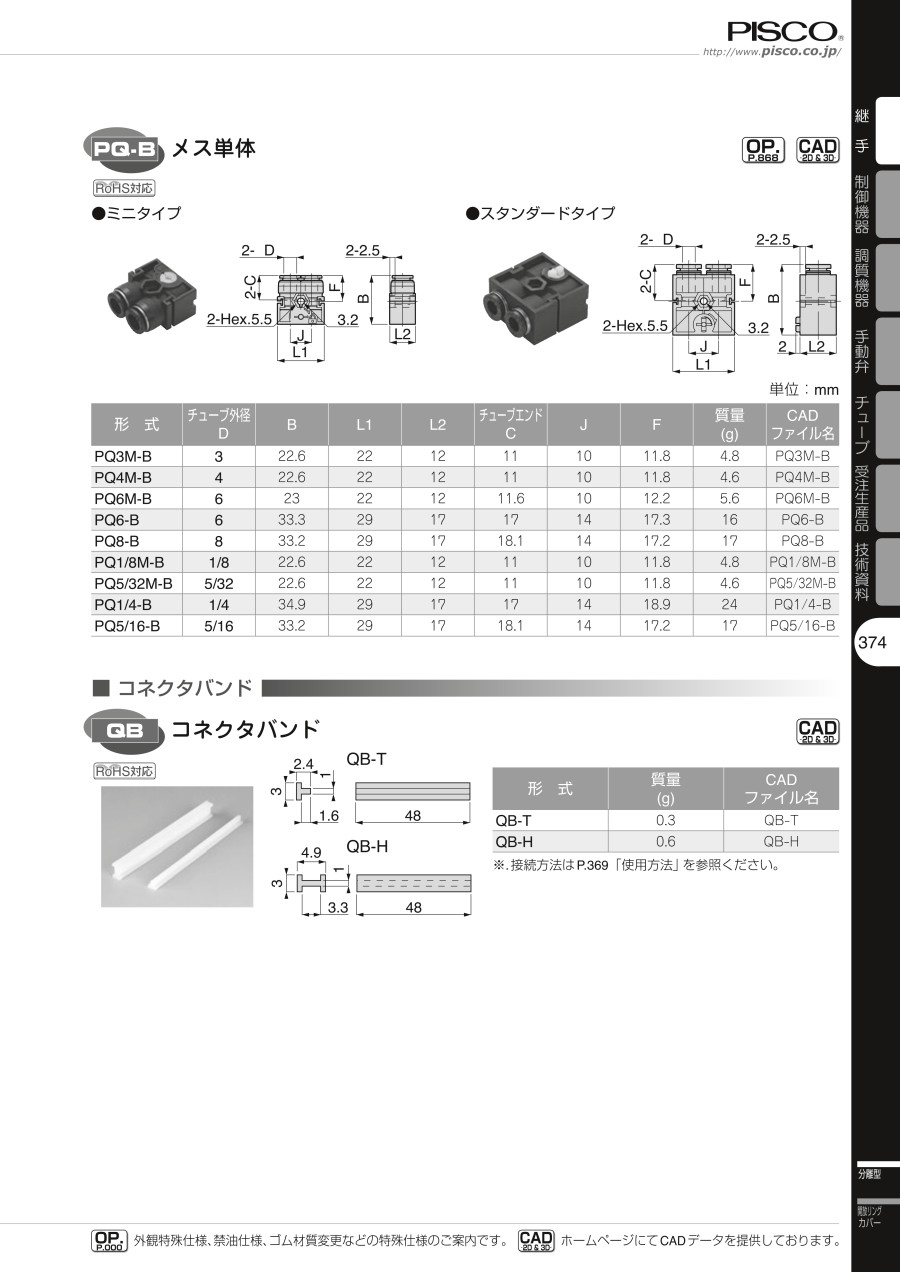

外形図
単位：mm
ミニタイプ
スタンダードタイプ
製品仕様
製品仕様
| 使用流体 | 空気 |
|---|---|
| 最高使用圧力 | 0.9MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃（凍結なきこと） |
適用サイズ
| チューブサイズ | ミリサイズ | |||
|---|---|---|---|---|
| 記号 | 3 | 4 | 6 | 8 |
| サイズ（直径mm） | φ3（3） | φ4（4） | φ6（6） | φ8（8） |
規格表
| 型番 | チューブ外径φD | B | L1 | L2 | チューブエンドC | J | F | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| PQ3M-B | 3 | 22.6 | 22 | 12 | 11 | 10 | 11.8 | 4.8 |
| PQ4M-B | 4 | 22.6 | 22 | 12 | 11 | 10 | 11.8 | 4.6 |
| PQ6M-B | 6 | 23 | 22 | 12 | 11.6 | 10 | 12.2 | 5.6 |
| PQ6-B | 6 | 33.3 | 29 | 17 | 17 | 14 | 17.3 | 16 |
| PQ8-B | 8 | 33.2 | 29 | 17 | 18.1 | 14 | 17.2 | 17 |
選定サポート情報
型番表示例
【（2）本体タイプ】
- 無記入：スタンダードタイプ
- M ミニタイプ
【（3）コネクタタイプ】
- B：メス
詳細情報
基本情報
複数のチューブの脱着が一度に可能なコネクタ（メス単体）。
【特長】
・機器移動時などの配管作業が簡単。
・ユニット毎の着脱が可能。
・コネクタバンドを使用して複数のコネクタを縦横に組合わせることが可能。
・チューブサイズが異なっていても互換性有り。
・チューブサイズが異なっていてもコネクタの接続には問題なく使用可能。
●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
