メカニカル部品技術窓口
配管アダプタA100・A400・A800-Wシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,431円～15,016円
- 税込単価
- 1,574円～16,518円
モジュラータイプ製品において、製品同士や製品と配管を接続する際のアダプタ。【特...
詳細情報を確認する- レギュレータユニット組合せ
- その他関連部品
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品仕様
概要

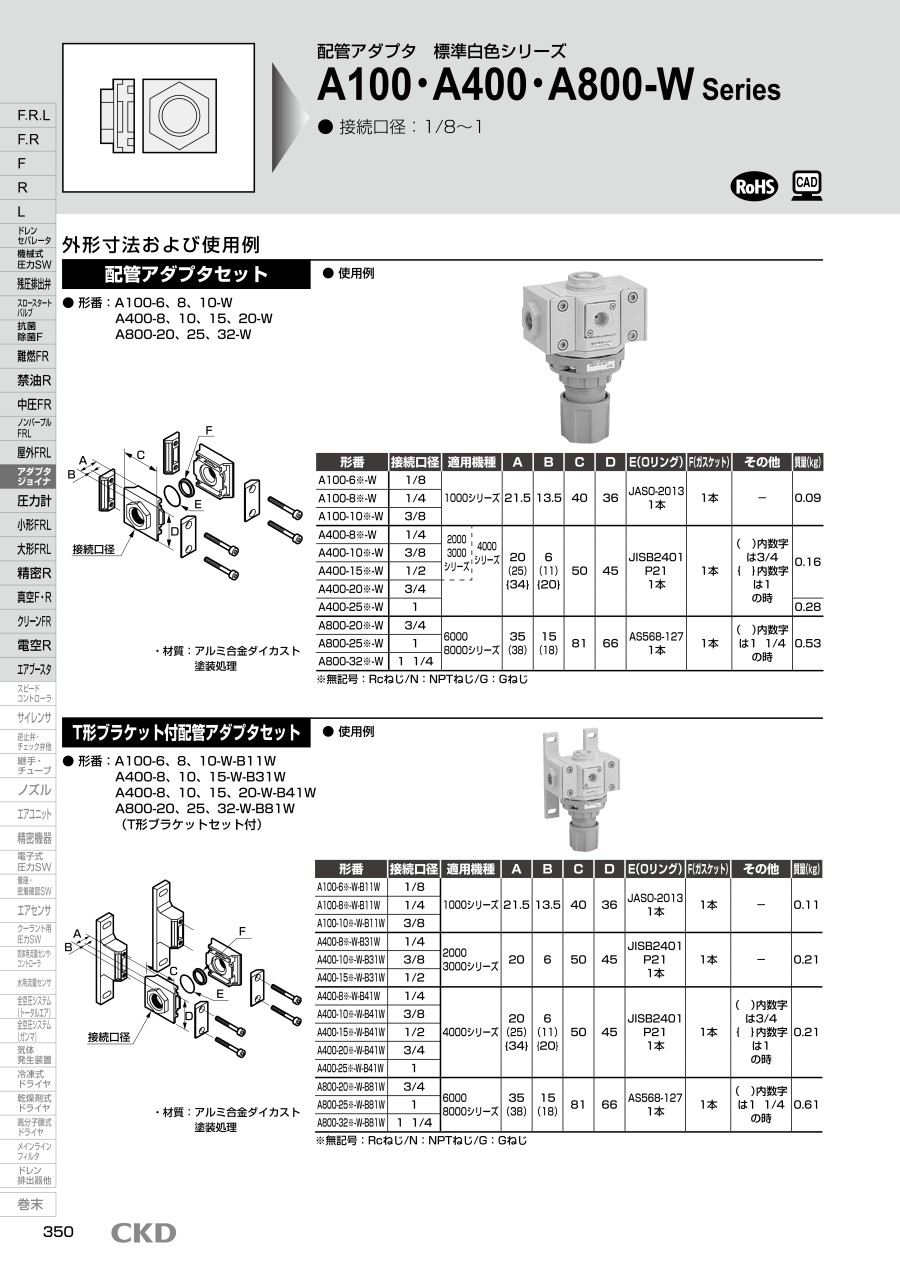

A100・A400・A800-Wの外観
A100・A400・A800-Wの寸法図
| 形番 | 接続口径 | 適用機種 | A | B | C | D | E(Oリング) | F(ガスケット) | その他 | |
|---|---|---|---|---|---|---|---|---|---|---|
| A100-6-W | Rc1/8 | 1000シリーズ | 21.5 | 13.5 | 40 | 36 | JASO-2013 1本 | 1本 | − | |
| A100-8-W | Rc1/4 | |||||||||
| A100-10-W | Rc3/8 | |||||||||
| A400-8-W | Rc1/4 | 2000 3000 シリーズ | 4000 シリーズ | 20 (25) {34} | 6 (11) {20} | 50 | 45 | JISB2401 P21 1本 | 1本 | ( ) 内数字 はRc3/4 { }内数字はRc1 の時 |
| A400-10-W | Rc3/8 | |||||||||
| A400-15-W | Rc1/2 | |||||||||
| A400-20-W | Rc3/4 | |||||||||
| A400-25-W 注1 | Rc1 | |||||||||
| A800-20-W | Rc3/4 | 6000 8000シリーズ | 35 (38) | 15 (18) | 81 | 66 | AS568-127 1本 | 1本 | ( ) 内数字 はRc1 1/4 の時 | |
| A800-25-W | Rc1 | |||||||||
| A800-32-W | Rc1 1/4 | |||||||||
A100・A400・A800-Wの外観A
A100・A400・A800-Wの寸法図A
| 形番 | 接続口径 | 適用機種 | A | B | C | D | E(Oリング) | F(ガスケット) | その他 |
|---|---|---|---|---|---|---|---|---|---|
| A100-6-W-B11W | Rc1/8 | 1000シリーズ | 21.5 | 13.5 | 40 | 36 | JASO-2013 1本 | 1本 | − |
| A100-8-W-B11W | Rc1/4 | ||||||||
| A100-10-W-B11W | Rc3/8 | ||||||||
| A400-8-W-B31W | Rc1/4 | 2000 3000シリーズ | 20 | 6 | 50 | 45 | JISB2401 P21 1本 | 1本 | |
| A400-10-W-B31W | Rc3/8 | ||||||||
| A400-15-W-B31W | Rc1/2 | ||||||||
| A400-8-W-B41W | Rc1/4 | 4000シリーズ | 20 (25) {34} | 6 (11) {20} | 50 | 45 | JISB2401 P21 1本 | 1本 | ( ) 内数字 はRc3/4 { }内数字はRc1 の時 |
| A400-10-W-B41W | Rc3/8 | ||||||||
| A400-15-W-B41W | Rc1/2 | ||||||||
| A400-20-W-B41W | Rc3/4 | ||||||||
| A400-25-W-B41W 注1 | Rc1 | ||||||||
| A800-20-W-B81W | Rc3/4 | 6000 8000シリーズ | 35 (38) | 15 (18) | 81 | 66 | AS568-127 1本 | 1本 | ( ) 内数字 はRc1 1/4 の時 |
| A800-25-W-B81W | Rc1 | ||||||||
| A800-32-W-B81W | Rc1 1/4 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,460円 ( 1,606円 ) | 在庫品1日目当日出荷可能 |
2,387円 ( 2,626円 ) | 在庫品1日目当日出荷可能 |
1,431円 ( 1,574円 ) | 在庫品1日目当日出荷可能 |
2,490円 ( 2,739円 ) | 在庫品1日目当日出荷可能 |
1,462円 ( 1,608円 ) | 在庫品1日目当日出荷可能 |
2,962円 ( 3,258円 ) | 在庫品1日目当日出荷可能 |
2,962円 ( 3,258円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
2,955円 ( 3,251円 ) | 9日目 |
2,962円 ( 3,258円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
2,962円 ( 3,258円 ) | 在庫品1日目当日出荷可能 |
2,962円 ( 3,258円 ) | 9日目 |
2,962円 ( 3,258円 ) | 在庫品1日目当日出荷可能 |
15,016円 ( 16,518円 ) | 9日目 |
4,949円 ( 5,444円 ) | 在庫品1日目当日出荷可能 |
4,949円 ( 5,444円 ) | 在庫品1日目当日出荷可能 |
6,366円 ( 7,003円 ) | 在庫品1日目当日出荷可能 |
4,949円 ( 5,444円 ) | 在庫品1日目当日出荷可能 |
5,450円 ( 5,995円 ) | 9日目 |
詳細情報
基本情報
モジュラータイプ製品において、製品同士や製品と配管を接続する際のアダプタ。
【特長】
・他のモジュラータイプのフィルタ・レギュレータ・ルブリケータ・圧力スイッチ等と組み合わせられる。
・使用することによって、配管の省スペース化に貢献。
・メンテナンスの時には配管を取りはずさずに、単体機器だけをはずす事ができる。
【用途】
・配管の省スペース化に。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
よくあるご質問（FAQ）
配管を1方向、もしくは4方向に分岐可能なD101・D401・D801・D300シリーズとなります。
