パネルマウント用圧力計 G53Dシリーズ
- 通常単価(税別)
- 4,597円～4,721円
- 税込単価
- 5,057円～5,193円
パネルマウント用圧力計G53Dシリーズ。【特長】・従来の圧力計に埋め込み形パネ...
詳細情報を確認する- 外径 (φ)
- 70
- 使用流体
- 圧縮空気
- 流体温度 (℃)
- 5～60
- 周囲温度 (℃)
- -5～+60
- 形状
- DT形（背面ねじ、株部4角）
未確定：候補が3型番あります。
商品仕様
圧力計 G53Dシリーズの詳細
目盛表示のイメージ
型式表示方法
型番表示図
| 記号 | 内容 |
|---|---|
| （イ）接続口径 | |
| 6 | 1/8 （M5めねじ付） |
| 8 | 1/4 （M5めねじ付） |
| （ロ）圧力表示 MPa | |
| P02 | 0～0.2 |
| P04 | 0～0.4 |
| P10 | 0～1.0 |
外形寸法
（単位：mm）
製品の寸法図
（単位：mm）
| 形番 | B | C |
|---|---|---|
| G53D-6 | Rc1/8 | 47 |
| G53D-8 | Rc1/4 | 50 |

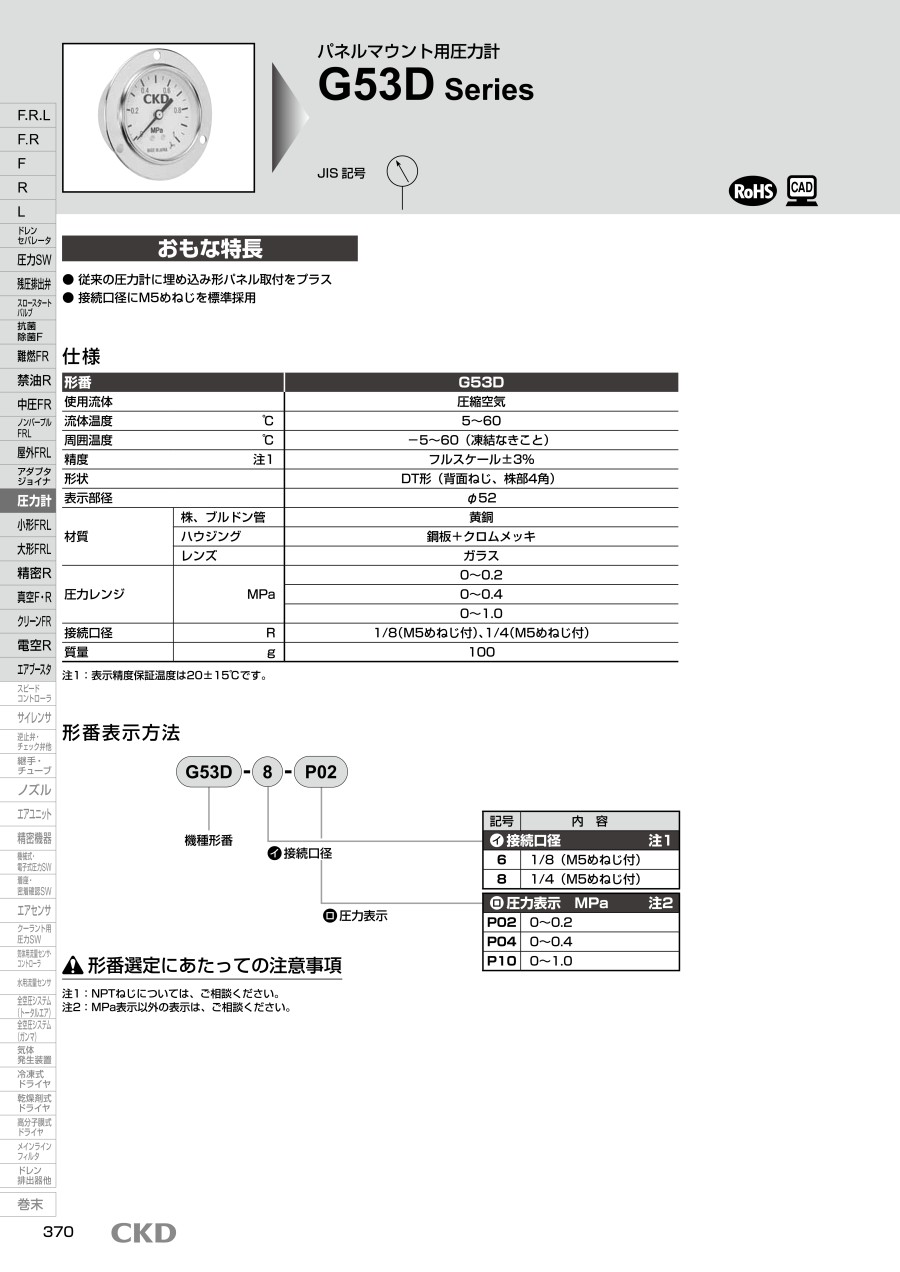

圧力計 G53Dシリーズの仕様
| 形番 | G53D | |
|---|---|---|
| 精度 注1 | フルスケール±3% | |
| 表示部径 | φ52（直径52mm） | |
| 材質 | 株、ブルドン管 | 黄銅 |
| ハウジング | 鋼板＋クロムメッキ | |
| レンズ | ガラス | |
| 圧力レンジ | MPa | 0～0.2 |
| 0～0.4 | ||
| 0～1.0 | ||
| 接続口径 | R | 1/8（M5めねじ付）、1/4（M5めねじ付） |
| 質量 | g | 100 |
注1：表示精度保証温度は20±15℃です。
使用上の注意事項
- ※ 本体に直接衝撃や振動がかからないようにしてください。
- ※ 急激な圧力上昇、下降の繰返しや圧力脈動は圧力計寿命を低下させますので、避けてください。回路上で圧力変化を緩和していただきますようお願いします。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,718円 ( 5,190円 ) | 6日目 |
4,597円 ( 5,057円 ) | 9日目 |
4,721円 ( 5,193円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
パネルマウント用圧力計G53Dシリーズ。
【特長】
・従来の圧力計に埋め込み形パネル取付をプラス
・接続口径にM5めねじを標準採用
【用途】
・圧縮エア圧の管理に使用
・パネル取り付けに最適
■CKD商品選定ページはこちら
