L型配管アダプタA101・A401・A801-Wシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,312円～2,974円
- 税込単価
- 1,443円～3,271円
モジュラータイプ製品において、配管をL型に分岐する際のアダプタ。【特長】・他の...
詳細情報を確認する- レギュレータユニット組合せ
- その他関連部品
- その他関部品詳細
- L形配管アダプタ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

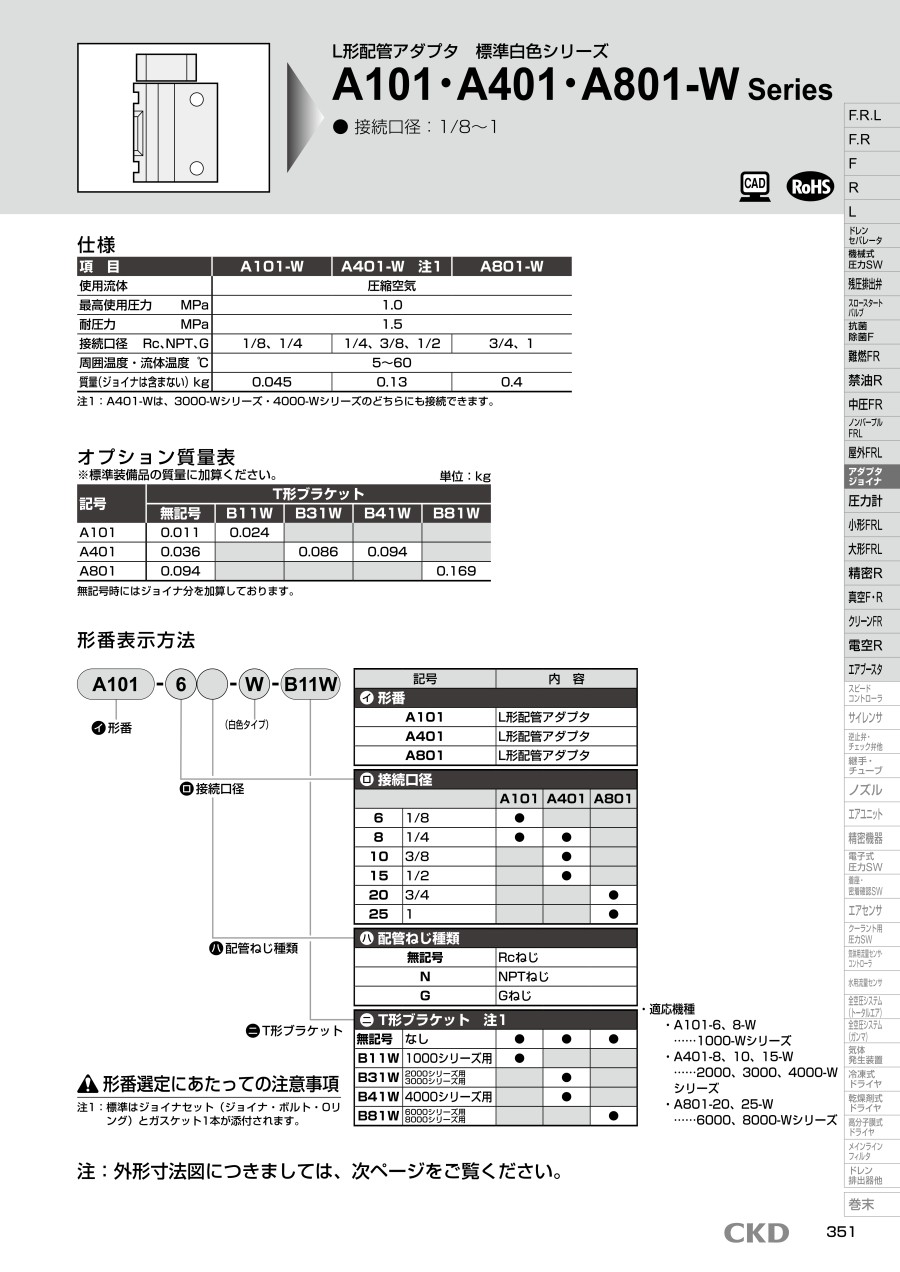

商品仕様
配管をL型に分岐する
| 項目 | A101-W | A401-W 注1 | A801-W | |
|---|---|---|---|---|
| 使用流体 | 圧縮空気 | |||
| 最高使用圧力 | MPa | 1.0 | ||
| 耐圧力 | MPa | 1.5 | ||
| 接続口径 | Rc、NPT、G | 1/8、1/4 | 1/4、3/8、1/2 | 3/4、1 |
| 周囲温度・流体温度 | ℃ | 5～60 | ||
| 質量（ジョイナは含まない） | kg | 0.045 | 0.13 | 0.4 |
仕様
注1 : A401-Wは、3000-Wシリーズ・4000-Wシリーズのどちらにも接続できる
| 記号 | T形ブラケット | ||||
|---|---|---|---|---|---|
| 無記号 | B11W | B31W | B41W | B81W | |
| A101 | 0.011 | 0.024 | |||
| A401 | 0.036 | 0.086 | 0.094 | ||
| A801 | 0.094 | 0.169 | |||
オプション質量表（単位 ： kg）
- ※ 標準装備品の質量に加算
無記号時にはジョイナ分を加算している
外形図
A101-Wの上面
A101-Wの正面
A101-Wの断面 A-A
材質 : ポリアミド樹脂
A401-Wの上面
A401-Wの正面
A401-Wの断面 A-A
材質 : アルミ合金ダイカスト、塗装処理
A801-Wの上面
A801-Wの正面
A801-Wの断面 A-A
材質 : アルミ合金ダイカスト、塗装処理
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,312円 ( 1,443円 ) | 9日目 |
1,474円 ( 1,621円 ) | 9日目 |
1,312円 ( 1,443円 ) | 在庫品1日目当日出荷可能 |
1,474円 ( 1,621円 ) | 在庫品1日目当日出荷可能 |
1,362円 ( 1,498円 ) | 在庫品1日目当日出荷可能 |
1,549円 ( 1,704円 ) | 在庫品1日目当日出荷可能 |
1,599円 ( 1,759円 ) | 在庫品1日目当日出荷可能 |
1,505円 ( 1,656円 ) | 在庫品1日目当日出荷可能 |
1,652円 ( 1,817円 ) | 在庫品1日目当日出荷可能 |
1,599円 ( 1,759円 ) | 在庫品1日目当日出荷可能 |
1,505円 ( 1,656円 ) | 在庫品1日目当日出荷可能 |
1,322円 ( 1,454円 ) | 9日目 |
1,599円 ( 1,759円 ) | 在庫品1日目当日出荷可能 |
2,574円 ( 2,831円 ) | 在庫品1日目当日出荷可能 |
2,974円 ( 3,271円 ) | 在庫品1日目当日出荷可能 |
2,188円 ( 2,407円 ) | 9日目 |
2,512円 ( 2,763円 ) | 9日目 |
詳細情報
基本情報
モジュラータイプ製品において、配管をL型に分岐する際のアダプタ。
【特長】
・他のモジュラータイプのフィルタ・レギュレータ・ルブリケータ・圧力スイッチ等と組み合わせられる。
・配管の省スペース化に貢献。
・メンテナンスの時には配管を取りはずさずに、単体機器だけをはずす事ができる。
【用途】
・機器のIN、OUTポートを90°曲げ、上方向・下方向から配管する事ができる。
