金型カプラ K3シリーズ 真ちゅう PM型
- 通常単価(税別)
- 466円
- 税込単価
- 513円
流量が約2倍にアップし生産効率にも大きく貢献。【特長】・現行型に比べて流量は約...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
製品仕様
| 形状 | プラグ（おす） |
|---|---|
| バルブ構造 | バルブなし |
| 使用圧力 | 0～1MPa |
| 取付部サイズ | 1/4 |
| 適用流体 | 水 |
| 特徴 | 金型用 |
| 取付部形状 | おねじ |
| 使用温度 | -20～+180℃ |
推奨最大締付トルク
単位：N・m｛kgf・cm｝
| 取付ねじサイズ | R 1/4 | R 3/8 |
|---|---|---|
| トルク値 | 9｛92｝ | 11｛112｝ |

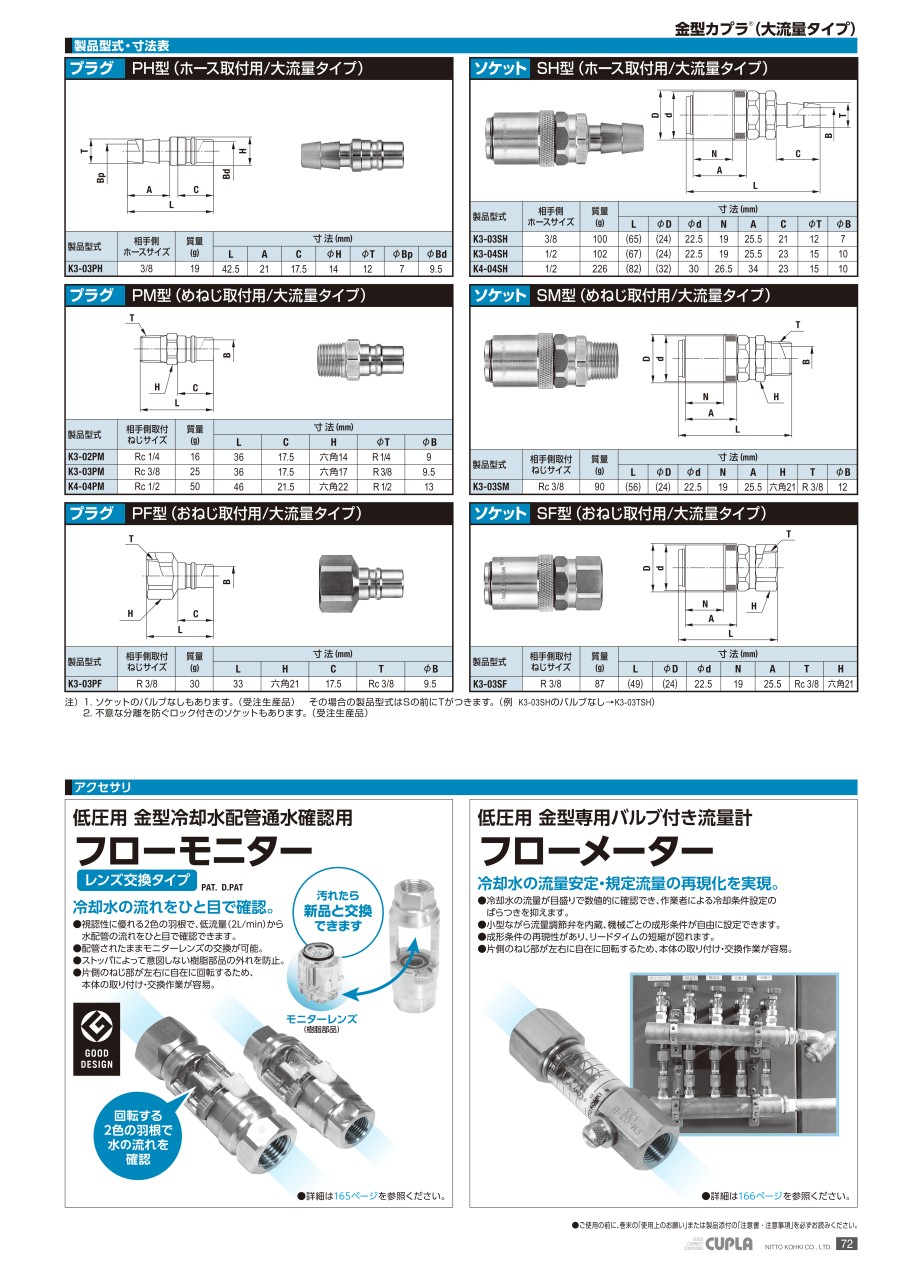

規格表
| 型番 | 相手側取付ねじサイズ | 質量（g） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|---|
| L | C | H | φT | φB | |||
| K3-02PM | Rc 1/4 | 16 | 36 | 17.5 | 六角14 | R 1/4 | 9 |
| K3-03PM | Rc 3/8 | 25 | 36 | 17.5 | 六角17 | R 3/8 | 9.5 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
466円 ( 513円 ) | 在庫品1日目当日出荷可能 |
466円 ( 513円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
流量が約2倍にアップし生産効率にも大きく貢献。
【特長】
・現行型に比べて流量は約2倍となり、金型冷却配管の改善により、成形時間の短縮にも大きく貢献いたします。
・水口間隔の狭い金型にも使える省スペース設計。
・ソケットはロングスリーブ方式。
・プラグを金型に埋め込んだまま着脱ができます。
・金型冷却水のホース接続・分離がスピーディにできます。
商品担当おすすめ
金型カプラ K3シリーズ 真ちゅう PM型のレビュー
金型の冷却に使用
3
3.02019/07/09
以前は普通の20PMタイプを使用していましたが、流量が多いのでこの商品に切り替えました。使用流体は水です。パッキンが劣化...もっと読む
