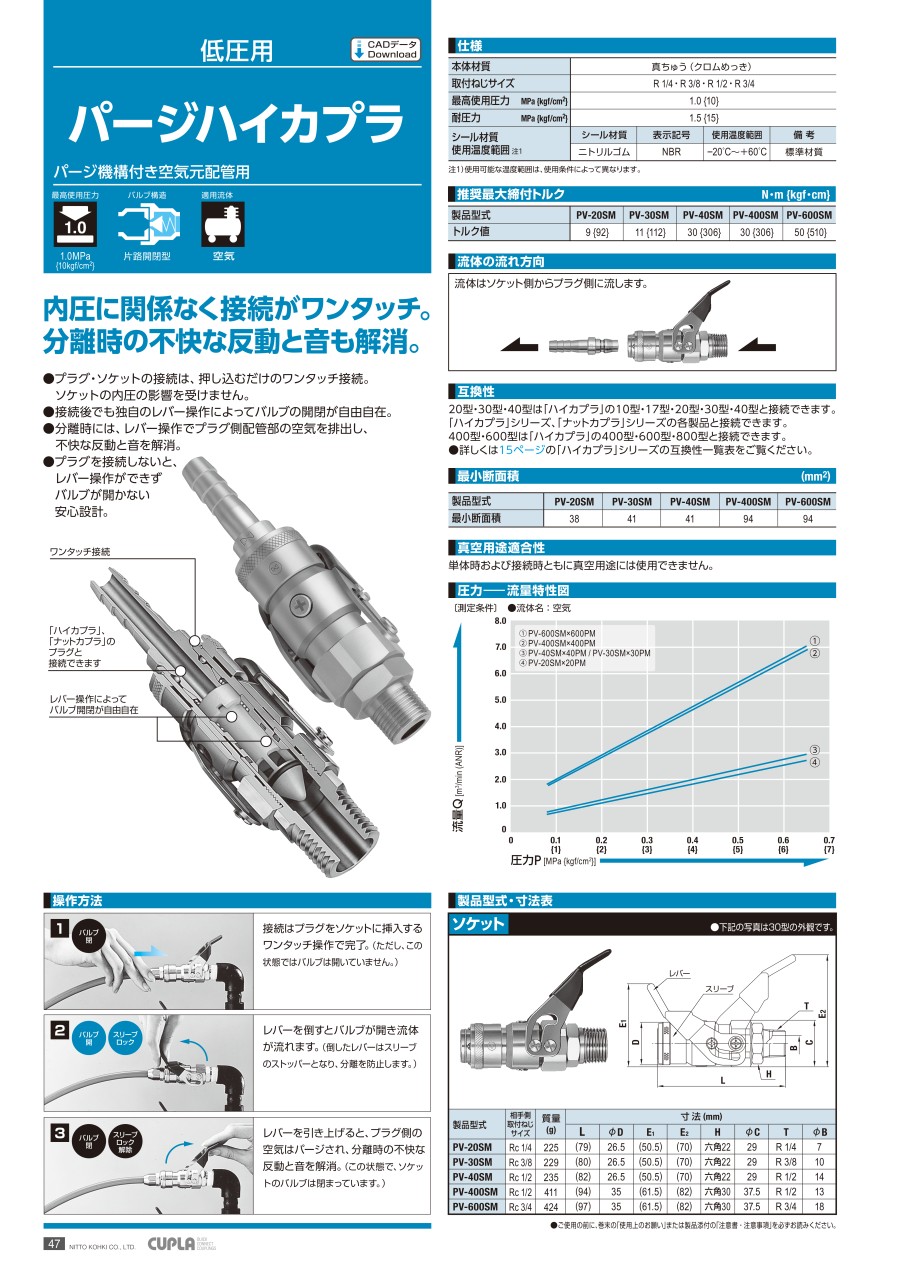

パージハイカプラ小口径 真ちゅう SM型

外形図

製品仕様

推奨最大締め付けトルク値

互換性

• 20型、30型、40型はハイカプラの10型、17型、20型、30型、40型と接続可能。
• ハイカプラシリーズ、ナットカプラシリーズの各製品と接続できる。
• 400型、600型はハイカプラの400型、600型、800型と接続可能。

最小断面積

製品仕様

• 流体はソケット側からプラグ側に流す。
• 単体時および接続時ともに真空用途には使用不可。

操作方法

1. 接続はプラグをソケットに挿入するワンタッチ操作で完了。（ただし、この状態ではバルブは開いていない）

2. レバーを倒すとバルブが開き流体が流れる。（倒したレバーはスリーブのストッパーとなり、分離を防止）

3. レバーを引き上げると、プラグ側の空気はパージされ、分離時の不快な反動と音を解消。（この状態で、ソケットのバルブは閉まっている）

規格表

商品特長詳細

圧力-流量特性図

（測定条件）

• 流体名：空気
• 温度：室温

注意・禁止事項

注意・禁止事項

• 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
• 詳しい仕様はカタログをご覧ください。
• ご使用前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
• 型番欄には材質の記号も表記しております。
