2回路ジャンクションブロック 106タイプ
- 通常単価(税別)
- 659円～989円
- 税込単価
- 725円～1,088円
2ラインを同時に確保可能な2回路ジャンクションブロック（106タイプ）。【特長...
詳細情報を確認する未確定：候補が8型番あります。
商品情報
外形図
単位：mm
入力ポート
中間出力ポート
末端出力ポート
製品仕様
製品仕様
| 使用流体 | 空気、水（条件有※） |
|---|---|
| 最高使用圧力 | 0.9MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃（凍結なきこと） |
- ※ 使用流体が水の時は、下記の条件を必ず守って下さい。
- 1.水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
- 2.一般水道水は使用可能です。
- 3.水使用の際は、インサートリングを必ず使用してください。
適用サイズ
入力側チューブサイズ
| チューブサイズ | ミリサイズ | |
|---|---|---|
| 記号 | 10 | 12 |
| サイズ（mm） | φ10（直径10mm） | φ12（直径12mm） |
- ※ 形状：A（入力ポート）のみ
出力側チューブサイズ
| チューブサイズ | ミリサイズ | |
|---|---|---|
| 記号 | 06 | 08 |
| サイズ（mm） | φ6（直径6mm） | φ8（直径8mm） |
- ※ 107シリーズの形状：A（入力ポート）を除く

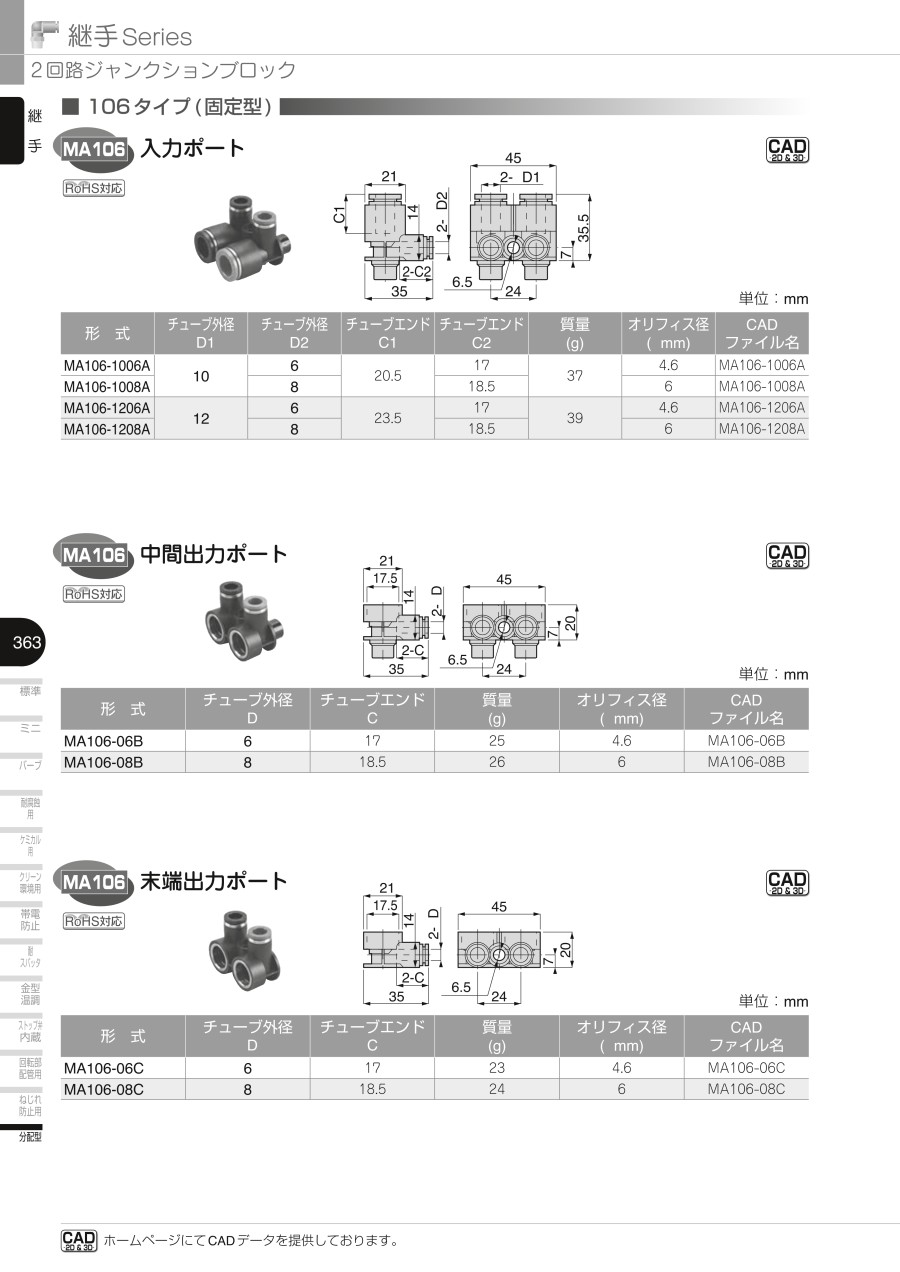

構造図（107タイプ：中間出力ポートの場合）
規格表
入力ポート
| 型番 | チューブ外径φD1 | チューブ外径φD2 | チューブエンドC1 | チューブエンドC2 | 質量（g） | オリフィス径（φmm） |
|---|---|---|---|---|---|---|
| MA106-1006A | 10 | 6 | 20.5 | 17 | 37 | 4.6 |
| MA106-1008A | 8 | 18.5 | 6 | |||
| MA106-1206A | 12 | 6 | 23.5 | 17 | 39 | 4.6 |
| MA106-1208A | 8 | 18.5 | 6 |
中間出力ポート
| 型番 | チューブ外径φD | チューブエンドC | 質量（g） | オリフィス径（φmm） |
|---|---|---|---|---|
| MA106-06B | 6 | 17 | 25 | 4.6 |
| MA106-08B | 8 | 18.5 | 26 | 6 |
末端出力ポート
| 型番 | チューブ外径φD | チューブエンドC | 質量（g） | オリフィス径（φmm） |
|---|---|---|---|---|
| MA106-06C | 6 | 17 | 23 | 4.6 |
| MA106-08C | 8 | 18.5 | 24 | 6 |
選定サポート情報
型番表示例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
838円 ( 922円 ) | 在庫品1日目当日出荷可能 |
659円 ( 725円 ) | 8日目 |
838円 ( 922円 ) | 在庫品1日目当日出荷可能 |
659円 ( 725円 ) | 7日目 |
989円 ( 1,088円 ) | 6日目 |
989円 ( 1,088円 ) | 7日目 |
989円 ( 1,088円 ) | 7日目 |
989円 ( 1,088円 ) | 7日目 |
詳細情報
基本情報
2ラインを同時に確保可能な2回路ジャンクションブロック（106タイプ）。
【特長】
・ブロックの追加は自由。
・接続は、はめ込み式。
・何連にも接続可能。
・40℃迄の冷却水の環境にも使用可能。
・ライン毎に開放リングを色分け可能。
【用途】
・シリンダなどに使用の場合に最適。
●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
商品担当おすすめ
2回路ジャンクションブロック 106タイプのレビュー
組立治具に使用しています
4
4.02021/04/12
当社で製作している製品の組立治具に使用し、水を流しています。2回路式になっていて、当社では、6ピース繋ぎ、12の中間取り...もっと読む
0人が参考にしています。
