小形流量コントローラ ラピフロー FCMシリーズ

外形図

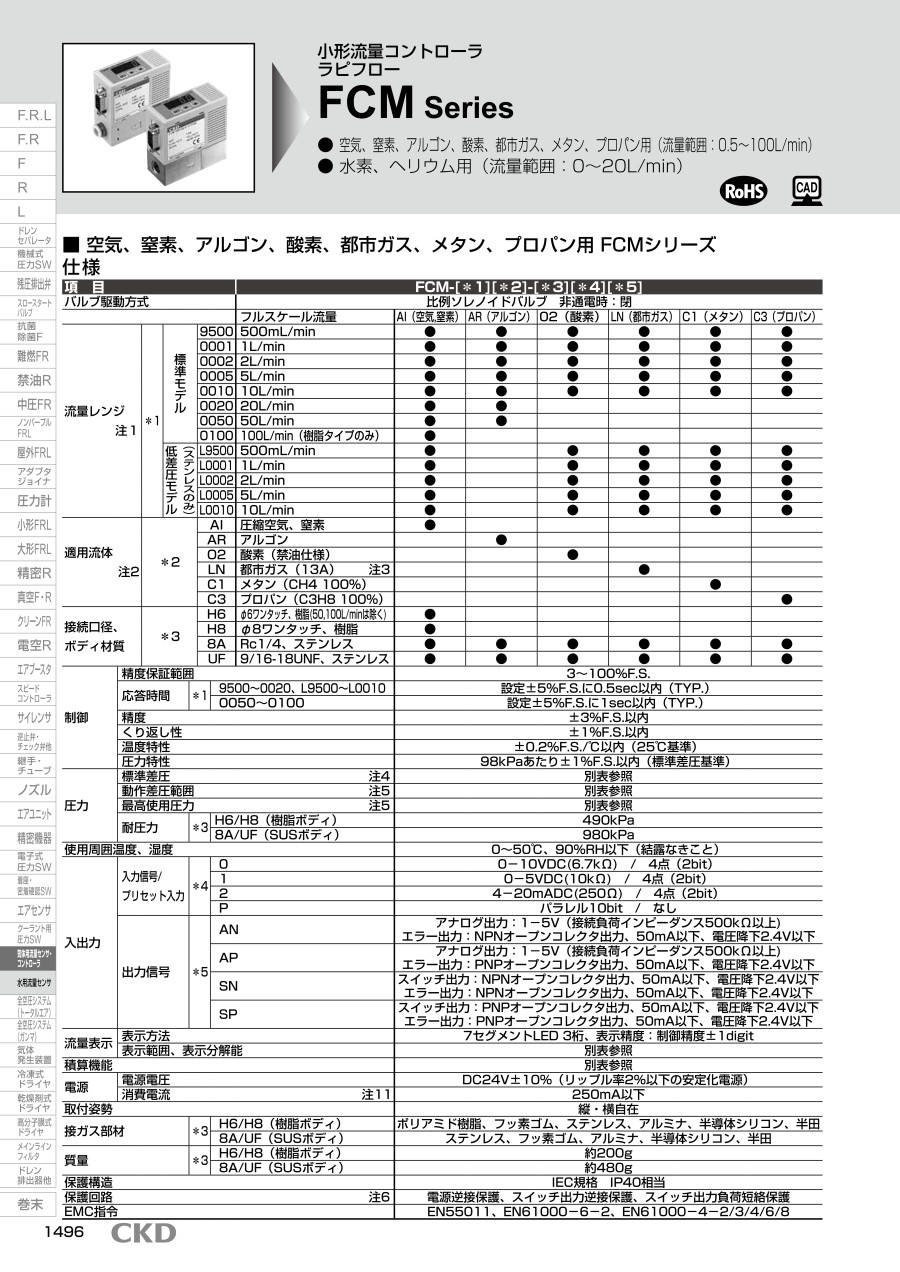

製品仕様

空気、窒素、アルゴン、酸素、都市ガス、メタン、プロパン用

圧力:標準差圧、動作差圧  注4、5 （標準モデル）

圧力:標準差圧、動作差圧  注4、5 （低差圧モデル）

表示、積算機能

注1:  標準状態（20℃ 1気圧（101kPa）相対湿度65%）での体積流量に換算。又、フルスケールとは流量レンジの最大流量を指します。
注2:  塩素、硫黄、酸等の腐食成分を含まない乾燥気体で、かつダストおよびオイルミストを含まない清浄気体をご使用ください。
       圧縮空気をご使用の場合は、JIS B8392-1:2012（ISO 8573-1:2010）［1:1:1～1:6:2］の清浄空気をご使用ください。コンプレッサからの圧縮空気には、
       ドレン（水、酸化オイル、異物等）が含まれます。本製品の機能を維持するために、本製品の一次側（上流）にフィルタ、エアドライヤ
       （最低圧力露点10℃以下）及びオイルミストフィルタ（最大油分濃度0.1mg/m3）を取付けてご使用ください。
       <推奨回路>

       <推奨機器>
       エアフィルタ:Fシリーズ
       オイルミストフィルタ:Mシリーズ
注3:  都市ガス13AはLNGから生成されたメタン（CH4）88%ガスに対しての値です。
注4:  標準差圧は、本製品校正時の差圧です。（2次側大気開放）
注5:  動作差圧は、本製品が正常に動作するために必要な差圧です。流量レンジ、適応流体によって異なりますのでご注意ください。
       動作差圧の最小値は、2次側大気開放においてフルスケール流量を流すのに必要な差圧です。
       最高使用圧力（動作差圧の最大値）は、一次側圧力の最大値です。これ以上の圧力がかかった場合、制御が不安定になったり、最大流量が制御できなくなります。
注6:  本製品の保護回路は特定の誤接続、負荷の短絡に対してのみ効果があり、あらゆる誤接続から保護できるわけではありません。
注7:  都市ガスの低圧ライン（1～2.5kPa）では動作差圧範囲外となります。
注8:  本製品内部の弁は漏れがゼロを必要とするストップ弁としては使用できません。仕様上ある程度の漏れを許容しています。
注9:  アナログ出力電圧の出力インピーダンスは約1KΩです。接続負荷のインピーダンスが低い場合、出力値と誤差が大きくなります。
       接続負荷のインピーダンスでの誤差を確認の上、ご使用ください。
注10:積算流量は参考値です。また、電源を切るとリセットされます。
注11:DC24V時、負荷未接続、フルスケール流量時の電流です。負荷の状態によっては消費電流が変わりますのでご注意ください。

水素、ヘリウム用

圧力:標準差圧、動作差圧

表示、積算機能

注1:20℃ 1気圧（101kPa）での体積流量に換算。又、フルスケールとは流量レンジの最大流量を示します。
注2:塩素、硫黄、酸等の腐食成分を含まない乾燥気体で、かつダストおよびオイルミストを含まない清浄気体をご使用ください。
注3:標準差圧は、本製品校正時の差圧です。（2次側大気開放）
注4:動作差圧は、本製品が正常に動作するために必要な差圧です。流量レンジ、 適応流体によって異なりますのでご注意ください。
     動作差圧の最小値は、2次側大気開放において、フルスケール流量を流すのに必要な差圧です。
     最高使用圧力（動作差圧の最大値）は、一次側圧力の最大値です。これ以上の圧力がかかった場合、制御が不安定になったり、最大流量が制御できなくなります。
注5:本製品の保護回路は特定の誤接続、負荷の短絡に対してのみ効果があり、あらゆる誤接続から保護できるわけではありません。
注6:本製品内部の弁は漏れがゼロを必要とするストップ弁としては使用できません。仕様上ある程度の漏れを許容しています。
注7:アナログ出力電圧の出力インピーダンスは約1KΩです。接続負荷のインピーダンスが低い場合、出力値と誤差が大きくなります。
     接続負荷のインピーダンスでの誤差を確認の上、ご使用ください。
注8:積算流量は計算（参考）値です。また、電源を切るとリセットされます。
注9:DC24V時、負荷未接続、フルスケール流量時の流量です。負荷の状態によっては、消費電流が変わりますのでご注意ください。
