リード（mm）	20
BCD（mm）	20.75
谷径（mm）	17.5
ねじれ方向、条数	右、2
回路数	1.8巻×2列
すきま記号	G0	GT	G2
軸方向すきま（mm）	0	0.005以下	0.02以下
基本動定格荷重Ca（kN）	7	11.1	11.1
基本静定格荷重Coa（kN）	12.3	24.7	24.7
予圧トルク（N・m）	2×10^-2 ～9.8×10^-2	-	-
スペーサボール	1：1	なし	なし
剛性値（N/μm）	160	290
循環方式	エンドキャップ

規格表

単位：mm

型番	ストローク	ねじ軸長さ			ねじ軸軸芯の振れ D	ナット外径の振れ H	フランジ直角度 I	ねじ溝面の振れ J
型番	ストローク	L₁	L₂	L₃	ねじ軸軸芯の振れ D	ナット外径の振れ H	フランジ直角度 I	ねじ溝面の振れ J
BNK2020-3.6G0+520LC5Y	300	410	435	520	0.05	0.015	0.011	0.012
BNK2020-3.6G2+520LC7Y	300	410	435	520	0.075	0.03	0.018	0.014
BNK2020-3.6G0+620LC5Y	400	510	535	620	0.05	0.015	0.011	0.012
BNK2020-3.6G2+620LC7Y	400	510	535	620	0.075	0.03	0.018	0.014
BNK2020-3.6G0+720LC5Y	500	610	635	720	0.065	0.015	0.011	0.012
BNK2020-3.6G2+720LC7Y	500	610	635	720	0.09	0.03	0.018	0.014
BNK2020-3.6G0+820LC5Y	600	710	735	820	0.085	0.015	0.011	0.012
BNK2020-3.6G2+820LC7Y	600	710	735	820	0.12	0.03	0.018	0.014
BNK2020-3.6G0+920LC5Y	700	810	835	920	0.085	0.015	0.011	0.012
BNK2020-3.6G2+920LC7Y	700	810	835	920	0.12	0.03	0.018	0.014
BNK2020-3.6G0+1020LC5Y	800	910	935	1,020	0.11	0.015	0.011	0.012
BNK2020-3.6G2+1020LC7Y	800	910	935	1,020	0.15	0.03	0.018	0.014
BNK2020-3.6G0+1120LC5Y	900	1,010	1,035	1,120	0.11	0.015	0.011	0.012
BNK2020-3.6G2+1120LC7Y	900	1,010	1,035	1,120	0.15	0.03	0.018	0.014
BNK2020-3.6G0+1220LC5Y	1,000	1,110	1,135	1,220	0.11	0.015	0.011	0.012
BNK2020-3.6G2+1220LC7Y	1,000	1,110	1,135	1,220	0.15	0.03	0.018	0.014
BNK2020-3.6G0+1320LC5Y	1,100	1,210	1,235	1,320	0.15	0.015	0.011	0.012
BNK2020-3.6G2+1320LC7Y	1,100	1,210	1,235	1,320	0.19	0.03	0.018	0.014

型番	リード精度		ナット質量 kg	軸質量 kg/m
型番	代表移動量誤差	変動	ナット質量 kg	軸質量 kg/m
BNK2020-3.6G0+520LC5Y	±0.027	0.02	0.39	2.04
BNK2020-3.6G2+520LC7Y	移動量誤差：±0.05/300		0.39	2.04
BNK2020-3.6G0+620LC5Y	±0.03	0.023	0.39	2.04
BNK2020-3.6G2+620LC7Y	移動量誤差：±0.05/300		0.39	2.04
BNK2020-3.6G0+720LC5Y	±0.03	0.023	0.39	2.04
BNK2020-3.6G2+720LC7Y	移動量誤差：±0.05/300		0.39	2.04
BNK2020-3.6G0+820LC5Y	±0.035	0.025	0.39	2.04
BNK2020-3.6G2+820LC7Y	移動量誤差：±0.05/300		0.39	2.04
BNK2020-3.6G0+920LC5Y	±0.04	0.027	0.39	2.04
BNK2020-3.6G2+920LC7Y	移動量誤差：±0.05/300		0.39	2.04
BNK2020-3.6G0+1020LC5Y	±0.04	0.027	0.39	2.04
BNK2020-3.6G2+1020LC7Y	移動量誤差：±0.05/300		0.39	2.04
BNK2020-3.6G0+1120LC5Y	±0.046	0.03	0.39	2.04
BNK2020-3.6G2+1120LC7Y	移動量誤差：±0.05/300		0.39	2.04
BNK2020-3.6G0+1220LC5Y	±0.046	0.03	0.39	2.04
BNK2020-3.6G2+1220LC7Y	移動量誤差：±0.05/300		0.39	2.04
BNK2020-3.6G0+1320LC5Y	±0.046	0.03	0.39	2.04
BNK2020-3.6G2+1320LC7Y	移動量誤差：±0.05/300		0.39	2.04

注）C5精度につきましては、GTすきまも標準化しています。

型番リスト

表示件数

型番

BNK2020-3.6G0+1020LC5Y

BNK2020-3.6G0+1120LC5Y

BNK2020-3.6G0+1220LC5Y

BNK2020-3.6G0+520LC5Y

BNK2020-3.6G0+920LC5Y

BNK2020-3.6G2+1120LC7Y

注文停止中

BNK2020-3.6G2+1220LC7Y

BNK2020-3.6G2+520LC7Y

BNK2020-3.6G2+820LC7Y

BNK2020-3.6GT+1220LC5Y

BNK2020-3.6GT+1320LC5Y

BNK2020-3.6GT+520LC5Y

BNK2020-3.6GT+620LC5Y

精度

ねじ軸全長

(mm)

基本定格荷重動定格Ca

(N)

基本定格荷重静定格Coa

(N)

軸方向隙間

予圧

RoHS?

最小発注数量

C5	1020	7000	12300	G0	あり	10	1個
C5	1120	7000	12300	G0	あり	-	1個
C5	1220	7000	12300	G0	あり	-	1個
C5	520	7000	12300	G0	あり	10	1個
C5	920	7000	12300	G0	あり	-	1個
C7	1120	11100	24700	G2	なし	10	1個
C7	1220	11100	24700	G2	なし	10	1個
C7	520	11100	24700	G2	なし	-	1個
C7	820	11100	24700	G2	なし	-	1個
C5	1220	11100	24700	GT	なし	-	1個
C5	1320	11100	24700	GT	なし	10	1個
C5	520	11100	24700	GT	なし	-	1個
C5	620	11100	24700	GT	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

97,048円 ( 106,753円 )	在庫品1日目当日出荷可能
123,269円 ( 135,596円 )	在庫品1日目当日出荷可能
130,050円 ( 143,055円 )	在庫品1日目当日出荷可能
74,917円 ( 82,409円 )	在庫品1日目当日出荷可能
88,013円 ( 96,814円 )	在庫品1日目当日出荷可能
87,205円78,484円 ( 86,332円 )	60日目
106,707円96,036円 ( 105,640円 )	18日目
59,467円 ( 65,414円 )	在庫品1日目当日出荷可能
66,186円 ( 72,805円 )	在庫品1日目当日出荷可能
128,385円 ( 141,224円 )	在庫品1日目当日出荷可能
122,735円110,461円 ( 121,507円 )	18日目
71,501円 ( 78,651円 )	在庫品1日目当日出荷可能
78,450円 ( 86,295円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

軸端完成品の為、図面・加工が無くそのままお使いいただけます。
【特長】
・軸端完成品は、ねじ軸、ボールねじナットを省スペースに標準化したボールねじユニットです
・ねじ軸はねじ軸端末をサポートユニットに合わせて標準化しており、取付形状は固定―支持とし、モータとは直結構造になるようにしています
・ねじ軸、ボールねじナット形状はコンパクトな設計になっており、サポートユニット、ナットブラケットを合わせて使用していただければ、そのままの状態で組立てが可能なので簡単に高精度の送り機構が得られます
【防塵と潤滑】
・ボールねじナットには適量のグリースが封入されています
・なお、異物の侵入が考えられる場合は、必ず防塵装置（ジャバラなど）を用いてねじ軸を完全にカバーする必要があります
・ねじ軸径Φ20mm、リード20mmを標準化したボールねじです

ご注意

在庫一掃セールを実施中です。
掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

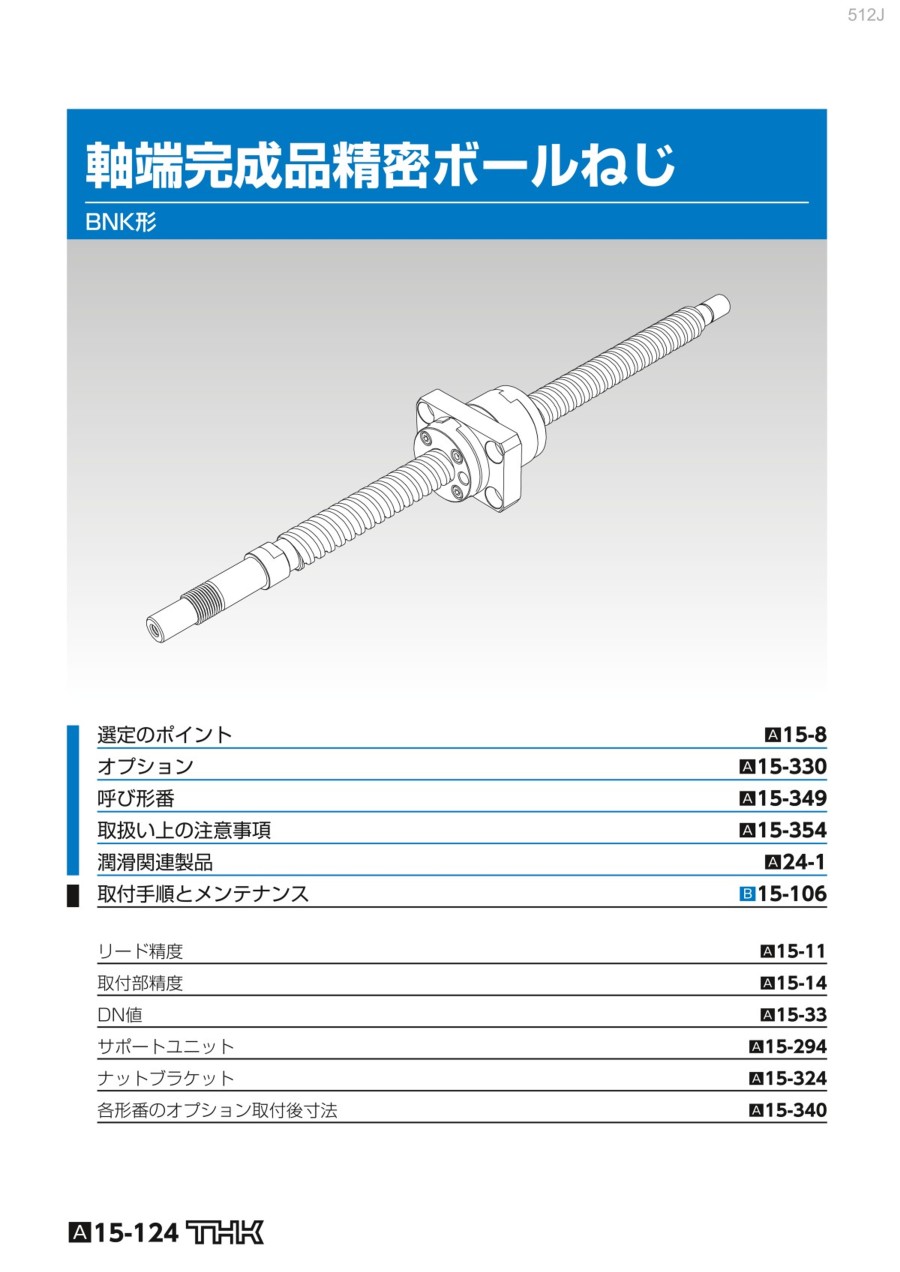

カタログ

カタログ (見開き版)

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
