ＴＨＫ

LMローラー用スプリングパット PA形

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,159円～11,828円

税込単価: 2,375円～13,011円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

LMローラー LRA形、LRA-Z形

通常価格(税別)： 3,997円 (税込価格：4,397円)

通常出荷日：8 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

LMローラー用取付金具 SE形、SEB形

4.5

通常価格(税別)： 4,471円 (税込価格：4,918円)

通常出荷日：8 日目

【特長】・LMローラーの裏にスプリングパッドを取付けのようにセットします。・調...

詳細情報を確認する

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

使用例

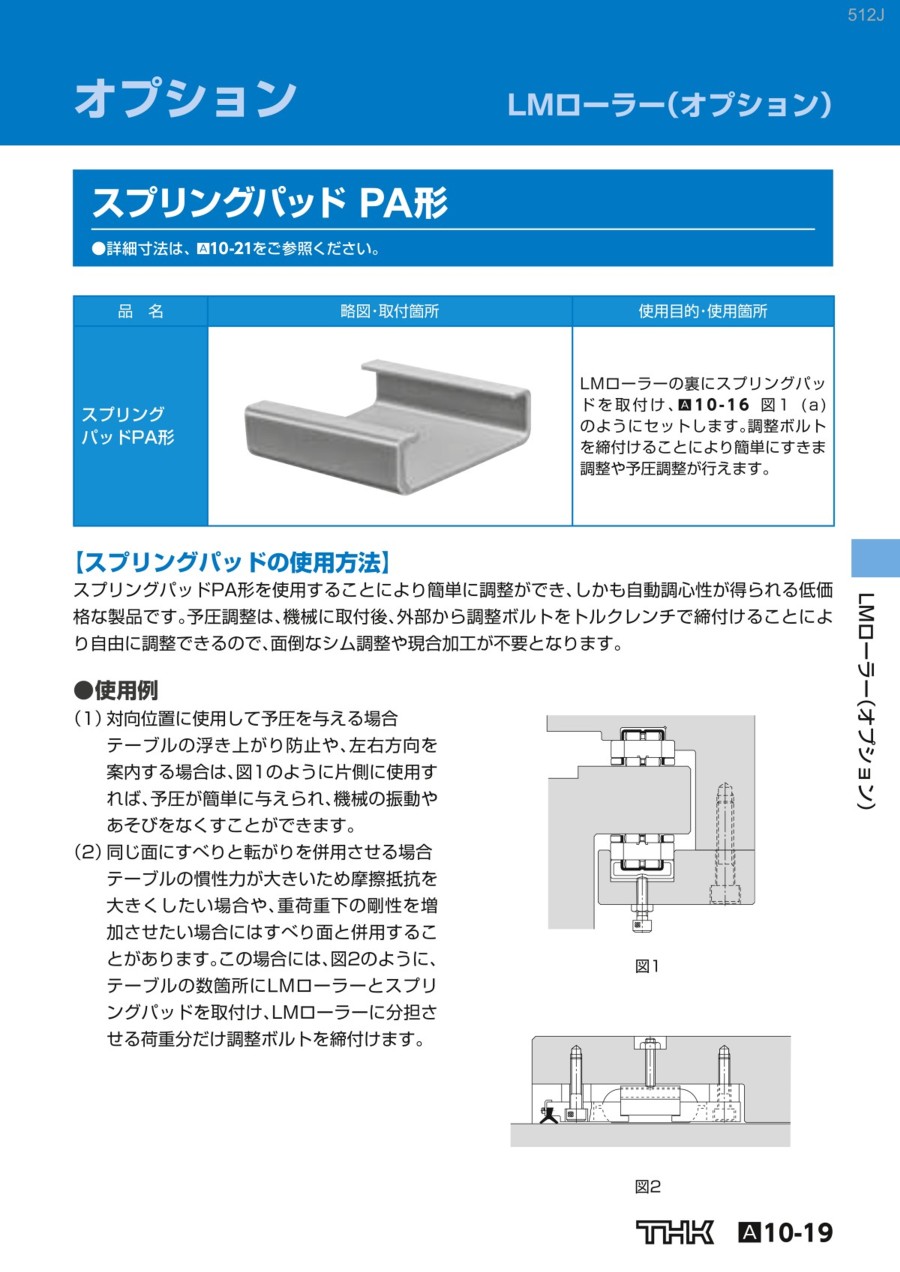

スプリングパッドPA形を使用することにより簡単に調整ができ、しかも自動調心性が得られる低価格な製品です。予圧調整は、機械に取付後、外部から調整ボルトをトルクレンチで締付けることにより自由に調整できるので、面倒なシム調整や現合加工が不要となります。

（1）対向位置に使用して予圧を与える場合
テーブルの浮き上がり防止や、左右方向を案内する場合は、図1のように片側に使用すれば、予圧が簡単に与えられ、機械の振動やあそびをなくすことができます。

図1

（2）同じ面にすべりと転がりを併用させる場合
テーブルの慣性力が大きいため摩擦抵抗を大きくしたい場合や、重荷重下の剛性を増加させたい場合にはすべり面と併用することがあります。この場合には、図2のように、テーブルの数箇所にLMローラーとスプリングパッドを取付け、LMローラーに分担させる荷重分だけ調整ボルトを締付けます。

図2

型番リスト

表示件数

型番

(mm)

適用LMローラー

RoHS?

最小発注数量

15	22.2	20	9	LRA1547Z	10	1個
20	30	30	9.5	LRA2055Z	10	1個
25	38.1	35	12	LRA2565Z	10	1個
32	45	45	12.5	LRA3275Z	10	1個
40	55	55	16	LRA4095	10	1個
50	76.2	78	21	LRA50130	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,159円 ( 2,375円 )	8日目
5,330円 ( 5,863円 )	8日目
5,779円 ( 6,357円 )	8日目
7,713円 ( 8,484円 )	8日目
11,828円 ( 13,011円 )	8日目
10,589円 ( 11,648円 )	8日目

詳細情報

基本情報

基本情報

【特長】
・LMローラーの裏にスプリングパッドを取付けのようにセットします。
・調整ボルトを締付けることにより簡単にすきま調整や予圧調整が行えます

カタログ

カタログ (見開き版)

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
