ＴＨＫ

LMローラー LRA形、LRA-Z形

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 3,997円～22,758円

税込単価: 4,397円～25,034円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

LMローラー用スプリングパット PA形

通常価格(税別)： 304円 (税込価格：334円)

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

LMローラー用取付金具 SE形、SEB形

4.5

通常価格(税別)： 1,315円 (税込価格：1,447円)

通常出荷日：8 日目

【特長】・LMローラーは、精密研削された剛性のある軌道台の外周に組込まれた杵形...

詳細情報を確認する

取付穴の有無
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

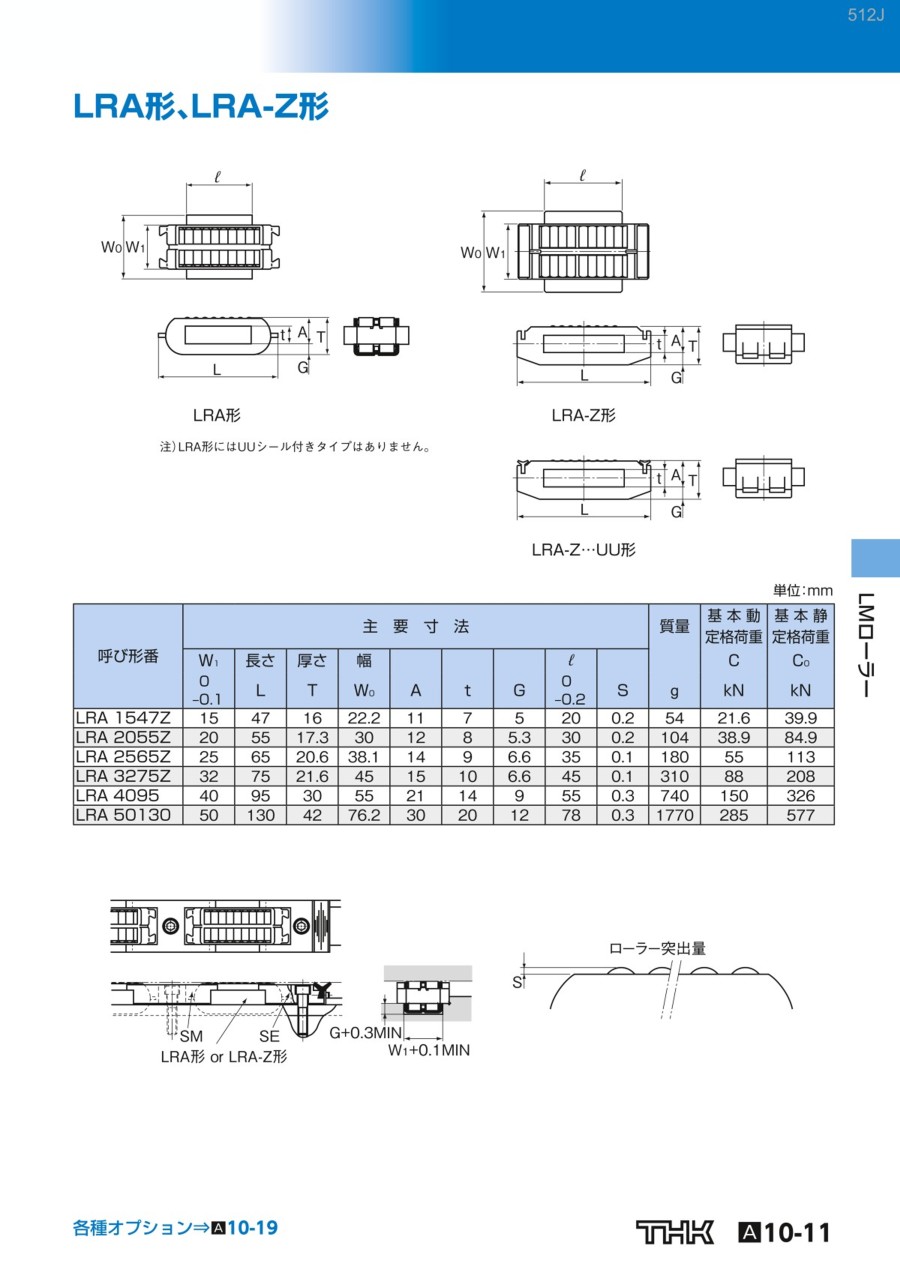

外形図

LRA形
注）LRA形にはUUシール付きタイプはありません。

LRA-Z形

LRA-Z…UU形

製品仕様

構造

規格表

型番リスト

表示件数

型番

幅寸法W1

(mm)

長さ寸法L

(mm)

厚さT

(mm)

基本定格荷重C

(kN)

基本定格荷重Co

(kN)

シール有無

RoHS?

最小発注数量

15	47	16	21.6	39.9	なし	10	1個
15	47	16	21.6	39.9	あり	10	1個
20	55	17.3	38.9	84.9	なし	10	1個
20	55	17.3	38.9	84.9	あり	10	1個
25	65	20.6	55	113	なし	10	1個
25	65	20.6	55	113	あり	10	1個
32	75	21.6	88	208	なし	10	1個
32	75	21.6	88	208	あり	10	1個
40	95	30	150	326	なし	10	1個
50	130	42	285	577	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,997円 ( 4,397円 )	8日目
4,209円 ( 4,630円 )	60日目
4,797円 ( 5,277円 )	8日目
4,735円 ( 5,209円 )	60日目
5,997円 ( 6,597円 )	8日目
5,920円 ( 6,512円 )	60日目
6,897円 ( 7,587円 )	8日目
6,841円 ( 7,525円 )	60日目
13,681円 ( 15,049円 )	8日目
22,758円 ( 25,034円 )	60日目

詳細情報

基本情報

基本情報

【特長】
・LMローラーは、精密研削された剛性のある軌道台の外周に組込まれた杵形ローラーがリテーナで保持され、無限循環運動をします。
・軌道台の負荷域の中央部に軌道台と一体加工されたセンタガイドが設けてあり、ローラーのスキュー（たおれ）を常時矯正する独特な構造のため、なめらかな転がり運動が得られます。
・各種NC工作機械のXYZのガイド部、精密プレスラムガイド部、プレス金型交換装置、各種重量物搬送装置等に使用されています。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
