大阪サニタリー

ヘルールエルボ

Name: ヘルールエルボ
Brand: 大阪サニタリー
SKU: 221000094671
Rating: 4.6 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 5,608円～26,959円

税込単価: 6,169円～29,655円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大阪サニタリー

ヘルールレジューサ

通常価格(税別)： 5,964円 (税込価格：6,560円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大阪サニタリー

ISOヘルールユニオン継手 2Kクランプ CP2Kタイプ

4.4

通常価格(税別)： 1,746円 (税込価格：1,921円)

通常出荷日：在庫品1日目

便利なサニタリー用フェルールエルボです。【特長】・管接続部のシールが確実・流体...

詳細情報を確認する

種類
継手
継手形状
90度エルボ
同径・異径
同径
同種・異種
同種
接続部形態
ヘルールｘヘルール
表面仕上
内外研磨

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

Nom.size	ID	A	Mass kg
1.0^S	23	55	0.18
1.25^S	29.4	55	0.17
1.5^S	35.7	70	0.19
2.0^S	47.8	82	0.34
2.5^S	59.5	105	0.63
3.0^S	72.3	110	0.75
3.5^S	85.1	125	1.02
4.0^S	97.6	155	1.58
8A	10.5	55	0.10
10A	14	55	0.11
15A	17.5	55	0.13

8A～15A：SUS316Lのみ

型番リスト

表示件数

型番

外径呼び 1（範囲）

継手材質

内径d(d1)

(φ)

外径呼び１

最小発注数量

～2.0S	SUS304	23	1.0S	1個
～2.0S	SUS304	35.7	1.5S	1個
～2.0S	SUS304	29.4	1.25S	1個
～2.0S	SUS304	47.8	2.0S	1個
2.1S～4.5S	SUS304	59.5	2.5S	1個
2.1S～4.5S	SUS304	72.3	3.0S	1個
2.1S～4.5S	SUS304	85.1	3.5S	1個
2.1S～4.5S	SUS304	97.6	4.0S	1個
～2.0S	SUS316L	23	1.0S	1個
～2.0S	SUS316L	35.7	1.5S	1個
～2.0S	SUS316L	29.4	1.25S	1個
～2.0S	SUS316L	47.8	2.0S	1個
2.1S～4.5S	SUS316L	59.5	2.5S	1個
2.1S～4.5S	SUS316L	72.3	3.0S	1個
2.1S～4.5S	SUS316L	85.1	3.5S	1個
2.1S～4.5S	SUS316L	97.6	4.0S	1個
～20A	SUS316L	10.5	8A	1個
～20A	SUS316L	14	10A	1個
～20A	SUS316L	17.5	15A	1個

通常単価(税別) (税込単価)	通常出荷日

5,608円 ( 6,169円 )	在庫品1日目当日出荷可能
6,410円 ( 7,051円 )	在庫品1日目当日出荷可能
5,835円 ( 6,419円 )	在庫品1日目当日出荷可能
8,090円 ( 8,899円 )	在庫品1日目当日出荷可能
12,960円 ( 14,256円 )	在庫品1日目当日出荷可能
15,950円 ( 17,545円 )	在庫品1日目当日出荷可能
19,440円 ( 21,384円 )	8日目
23,530円 ( 25,883円 )	7日目
5,641円 ( 6,205円 )	在庫品1日目当日出荷可能
7,144円 ( 7,858円 )	在庫品1日目当日出荷可能
6,195円 ( 6,815円 )	8日目
9,158円 ( 10,074円 )	在庫品1日目当日出荷可能
14,906円 ( 16,397円 )	11日目
19,867円 ( 21,854円 )	在庫品1日目当日出荷可能
22,780円 ( 25,058円 )	8日目
26,959円 ( 29,655円 )	8日目
12,594円 ( 13,853円 )	在庫品1日目当日出荷可能
12,122円 ( 13,334円 )	在庫品1日目当日出荷可能
12,122円 ( 13,334円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

便利なサニタリー用フェルールエルボです。
【特長】
・管接続部のシールが確実
・流体汚染がゼロで衛生的
・凍結、衝撃に対する高い耐久性
・作業性に優れ、能率的な配管が可能

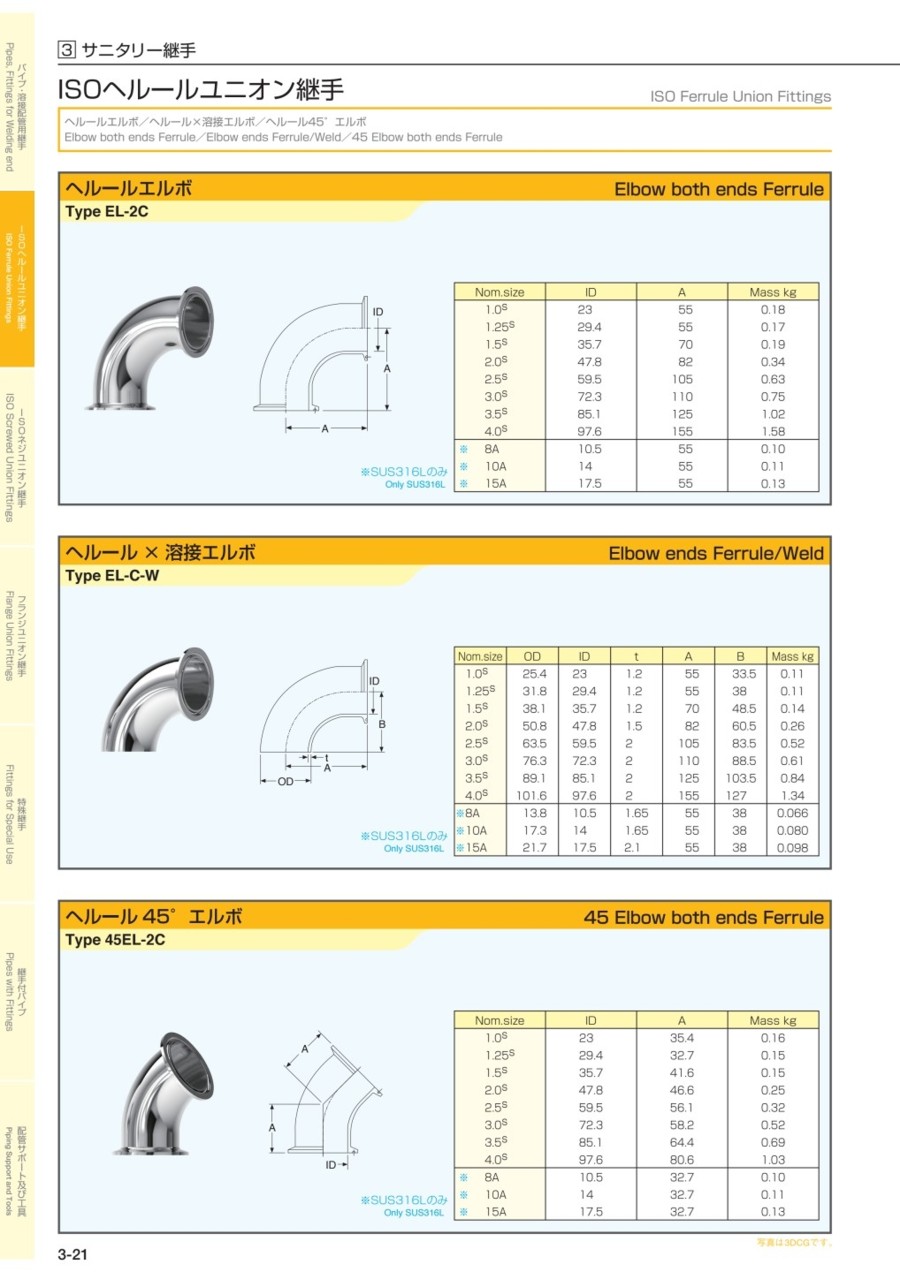

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
サニタリー変換継手　オネジタイプ SUS304 フェルールタイプ
サニタリー管と他配管を繋ぐ変換タイプです。
ミスミ
サニタリー管用継手　クランプ　中・高圧用
継手のバリエーションがさらに増えました
ミスミ
サニタリー変換継手　ホース×フェルールタイプ【同径/異径】
サニタリー管と他配管を繋ぐ変換タイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
