メカニカル部品技術窓口
絞り込み条件
未確定：候補が35型番あります。
内接円径 dr(φ)
~mm- 5
- 8
- 12
- 16
- 20
- 25
- 30
- 40
- 50
- 60
- 80
基本定格荷重 動定格(N)
~mm- 206
- 265
- 510
- 775
- 863
- 980
- 1570
- 2160
- 3820
- 4710
- 7350
全長 L(mm)
~mm- 22
- 25
- 32
- 36
- 45
- 58
- 68
- 80
- 100
- 125
- 165
外径 D(φ)
~mm- 12
- 16
- 22
- 26
- 32
- 40
- 47
- 62
- 75
- 90
- 120
防塵シール
~mm- なし
- 両端シール付き
金属リテーナー有無
~mm- あり
- なし
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 8日以内
- 10日以内
リニアブッシュ LME形
- 通常単価(税別)
- 975円～32,636円特別価格
- 税込単価
- 1,073円～35,900円特別価格
通常出荷日：在庫品1日目～10日目一部当日出荷可能
【特長】・リニアブッシュの外径は最も精度の高い円筒形状で、広範囲に使用されています。・欧州で一般的に使...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が35型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

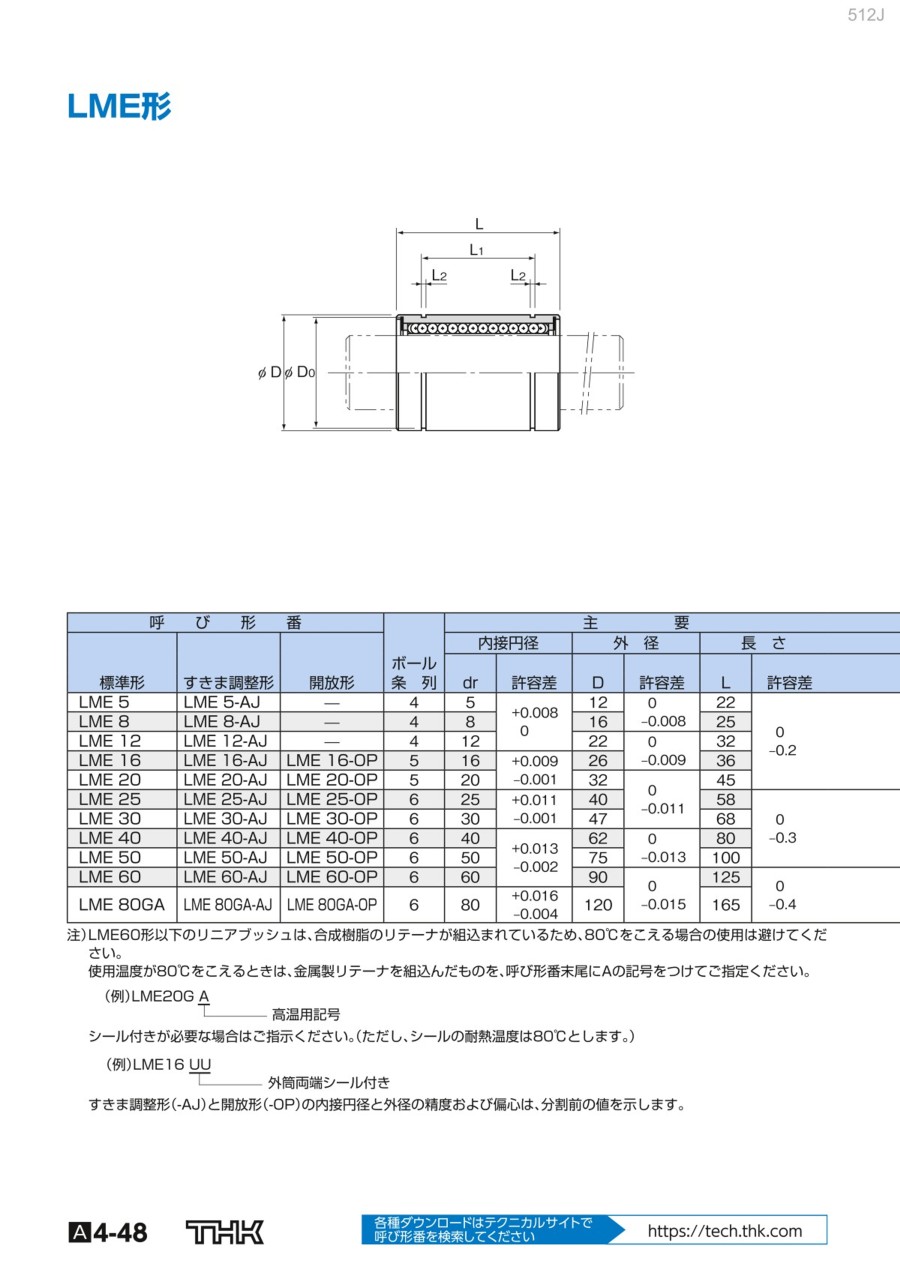

外形図
規格表
注）LME60形以下のリニアブッシュは、合成樹脂のリテーナが組込まれているため、80℃をこえる場合の使用は避けてください。
- 使用温度が80℃をこえるときは、金属製リテーナを組込んだものを、呼び型番末尾にAの記号をつけてご指定ください。
（例）LME20G A［高温用記号］
- シール付きの場合、シールの耐熱温度は80℃とします。
（例）LME16 UU［外筒両端シール付き］
すきま調整形（-AJ）と開放形（-OP）の内接円径と外径の精度および偏心は、分割前の値を示します。
注意・禁止事項
- 金属製リテーナの場合は、右記のリニアブッシュ形状となります。
- リニアブッシュの1軸1個ではモーメント負荷を避け、1軸2個以上使用し、各ブッシュの取付間距離は大きくとるようにしてください。
LME-GA形
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,139円 ( 1,253円 ) | 8日目 |
1,274円 ( 1,401円 ) | 8日目 |
1,462円 ( 1,608円 ) | 8日目 |
1,319円 ( 1,451円 ) | 8日目 |
1,004円 ( 1,104円 ) | 在庫品1日目当日出荷可能 |
1,071円 ( 1,178円 ) | 8日目 |
975円 ( 1,073円 ) | 8日目 |
1,354円 ( 1,489円 ) | 在庫品1日目当日出荷可能 |
1,062円 ( 1,168円 ) | 在庫品1日目当日出荷可能 |
1,175円 ( 1,293円 ) | 8日目 |
1,147円 ( 1,262円 ) | 8日目 |
1,439円 ( 1,583円 ) | 8日目 |
1,486円 ( 1,635円 ) | 在庫品1日目当日出荷可能 |
1,120円 ( 1,232円 ) | 在庫品1日目当日出荷可能 |
1,147円 ( 1,262円 ) | 8日目 |
1,249円 ( 1,374円 ) | 8日目 |
1,439円 ( 1,583円 ) | 8日目 |
1,416円 ( 1,558円 ) | 在庫品1日目当日出荷可能 |
1,577円 ( 1,735円 ) | 8日目 |
1,749円 ( 1,924円 ) | 8日目 |
2,187円 ( 2,406円 ) | 8日目 |
1,892円1,419円 ( 1,561円 ) | 在庫品1日目当日出荷可能 |
2,122円 ( 2,334円 ) | 8日目 |
2,364円 ( 2,600円 ) | 8日目 |
2,837円 ( 3,121円 ) | 8日目 |
2,946円 ( 3,241円 ) | 在庫品1日目当日出荷可能 |
3,898円 ( 4,288円 ) | 8日目 |
4,014円 ( 4,415円 ) | 8日目 |
4,815円 ( 5,297円 ) | 8日目 |
5,014円 ( 5,515円 ) | 8日目 |
5,504円 ( 6,054円 ) | 10日目 |
7,972円 ( 8,769円 ) | 8日目 |
14,320円 ( 15,752円 ) | 8日目 |
27,189円 ( 29,908円 ) | 8日目 |
32,636円 ( 35,900円 ) | 8日目 |
詳細情報
基本情報
【特長】
・リニアブッシュの外径は最も精度の高い円筒形状で、広範囲に使用されています。
・欧州で一般的に使用されているミリ寸法シリーズ。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
- 選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
リニアブッシュ LME形のレビュー
特殊な溶接機に使用
4
4.02018/09/12
特殊な溶接機が品物の形状に沿うように加工するためのベアリングとして使用しています。リニアブッシュLME型を使うと決めて探...もっと読む
0人が参考にしています。
