ＴＨＫ

クロスローラーリング（RB形）外輪分割形

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 6,063円～1,263,585円特別価格

税込単価: 6,669円～1,389,944円特別価格

【特長】・クロスローラーリングは、90゜のV溝形状の転動面に円筒ころがスペーサ...

詳細情報を確認する

分割種類
外輪分割

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が288型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

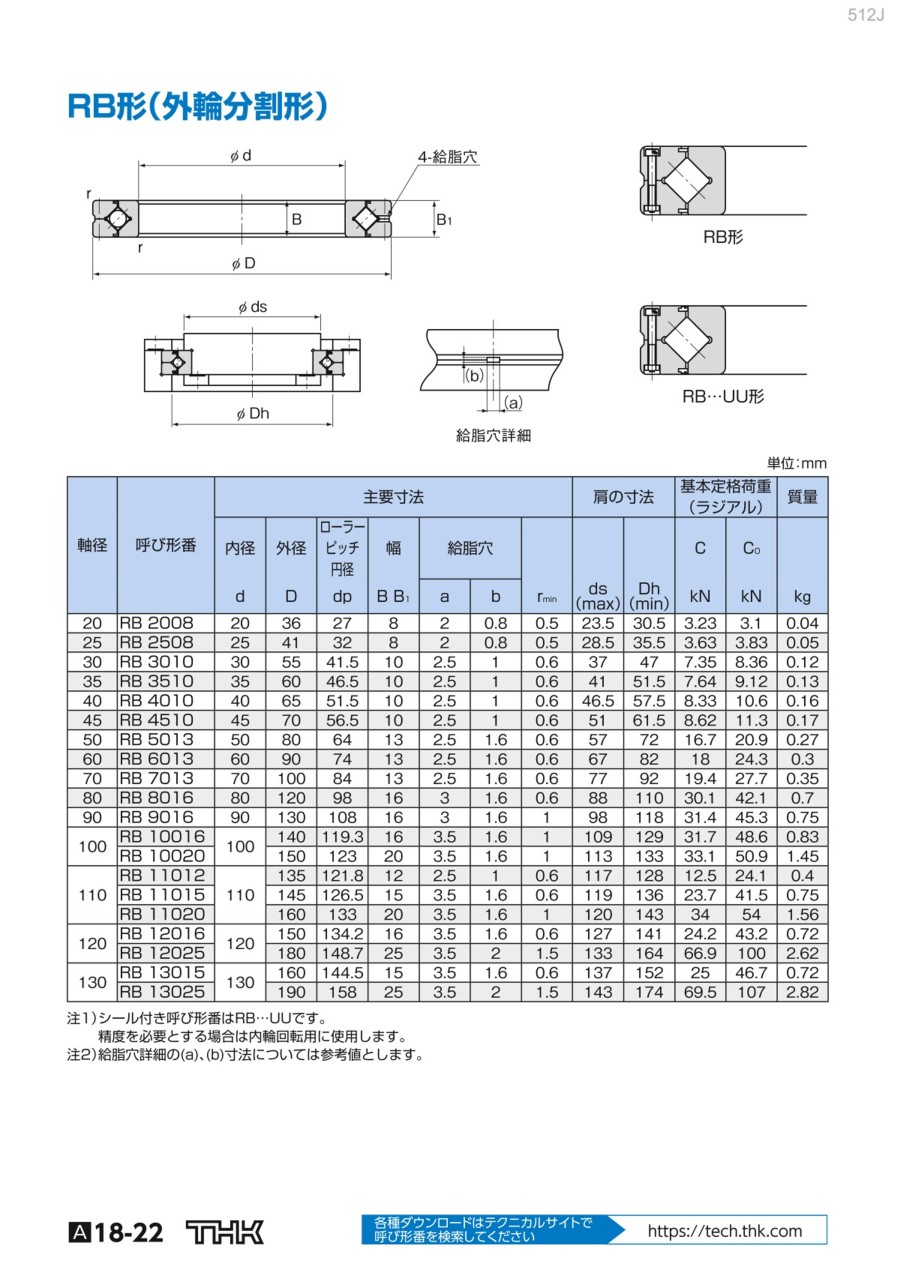

外形図

給脂穴詳細

RB形

RB-UU形

規格表

注1）シール付き呼び形番はRB…UUです。
注2）給脂穴詳細の（a）、（b）寸法については参考値とします。

選定サポート情報

注文例

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

内径 d

(φ)

外径 D

(φ)

ローラピッチ円径

(mm)

シール有無

ラジアル隙間記号

(mm)

RoHS?

最小発注数量

100	140	119.3	なし	C0	-	1個
100	140	119.3	なし	C1	-	1個
100	140	119.3	なし	CC0	-	1個
100	140	119.3	あり	C0	-	1個
100	140	119.3	あり	C1	-	1個
100	140	119.3	あり	CC0	-	1個
100	150	123	なし	C0	-	1個
100	150	123	なし	C1	-	1個
100	150	123	なし	CC0	-	1個
100	150	123	あり	C0	-	1個
100	150	123	あり	C1	-	1個
100	150	123	あり	CC0	-	1個
110	135	121.8	なし	C0	-	1個
110	135	121.8	なし	C1	-	1個
110	135	121.8	なし	CC0	-	1個
110	135	121.8	あり	C0	-	1個
110	135	121.8	あり	C1	-	1個
110	135	121.8	あり	CC0	-	1個
110	145	126.5	なし	C0	-	1個
110	145	126.5	なし	C1	-	1個
110	145	126.5	なし	CC0	-	1個
110	145	126.5	あり	C0	-	1個
110	145	126.5	あり	C1	-	1個
110	145	126.5	あり	CC0	-	1個
110	160	133	なし	C0	-	1個
110	160	133	なし	C1	-	1個
110	160	133	なし	CC0	-	1個
110	160	133	あり	C0	-	1個
110	160	133	あり	C1	-	1個
110	160	133	あり	CC0	-	1個
120	150	134.2	なし	C0	-	1個
120	150	134.2	なし	C1	-	1個
120	150	134.2	なし	CC0	-	1個
120	150	134.2	あり	C0	-	1個
120	150	134.2	あり	C1	-	1個
120	150	134.2	あり	CC0	-	1個
120	180	148.7	なし	C0	-	1個
120	180	148.7	なし	C1	-	1個
120	180	148.7	なし	CC0	-	1個
120	180	148.7	あり	C0	-	1個
120	180	148.7	あり	C1	-	1個
120	180	148.7	あり	CC0	-	1個
130	160	144.5	なし	C0	-	1個
130	160	144.5	なし	C1	-	1個
130	160	144.5	なし	CC0	-	1個
130	160	144.5	あり	C0	-	1個
130	160	144.5	あり	C1	-	1個
130	160	144.5	あり	CC0	-	1個
130	190	158	なし	C0	-	1個
130	190	158	なし	C1	-	1個
130	190	158	なし	CC0	-	1個
130	190	158	あり	C0	-	1個
130	190	158	あり	C1	-	1個
140	175	154.8	なし	C0	-	1個
140	175	154.8	なし	C1	-	1個
140	175	154.8	なし	CC0	-	1個
140	175	154.8	あり	C0	-	1個
140	175	154.8	あり	C1	-	1個
140	175	154.8	あり	CC0	-	1個
140	200	168	なし	C0	-	1個

通常単価(税別) (税込単価)	通常出荷日

21,677円 ( 23,845円 )	15日目
21,677円 ( 23,845円 )	15日目
25,739円 ( 28,313円 )	15日目
29,899円 ( 32,889円 )	18日目
24,639円 ( 27,103円 )	15日目
32,926円 ( 36,219円 )	18日目
21,744円 ( 23,918円 )	15日目
21,744円 ( 23,918円 )	15日目
26,603円 ( 29,263円 )	15日目
31,899円 ( 35,089円 )	18日目
26,967円 ( 29,664円 )	15日目
32,756円 ( 36,032円 )	18日目
25,619円 ( 28,181円 )	15日目
25,619円 ( 28,181円 )	15日目
29,606円 ( 32,567円 )	15日目
33,013円 ( 36,314円 )	18日目
29,720円 ( 32,692円 )	15日目
41,676円 ( 45,844円 )	18日目
23,557円 ( 25,913円 )	15日目
23,557円 ( 25,913円 )	15日目
27,711円 ( 30,482円 )	15日目
29,303円 ( 32,233円 )	60日目
29,311円 ( 32,242円 )	15日目
38,360円 ( 42,196円 )	18日目
25,739円 ( 28,313円 )	15日目
25,739円 ( 28,313円 )	15日目
31,462円 ( 34,608円 )	15日目
32,926円 ( 36,219円 )	18日目
29,642円 ( 32,606円 )	15日目
37,555円 ( 41,311円 )	18日目
28,541円 ( 31,395円 )	15日目
28,541円 ( 31,395円 )	15日目
35,374円 ( 38,911円 )	15日目
38,401円 ( 42,241円 )	18日目
34,568円 ( 38,025円 )	15日目
43,806円 ( 48,187円 )	18日目
27,567円 ( 30,324円 )	15日目
27,567円 ( 30,324円 )	15日目
33,501円 ( 36,851円 )	15日目
37,425円 ( 41,168円 )	18日目
37,435円 ( 41,179円 )	15日目
41,587円 ( 45,746円 )	18日目
32,446円 ( 35,691円 )	15日目
32,446円 ( 35,691円 )	15日目
39,411円 ( 43,352円 )	15日目
37,554円 ( 41,309円 )	18日目
37,565円 ( 41,322円 )	15日目
44,441円 ( 48,885円 )	18日目
34,593円 ( 38,052円 )	15日目
34,593円 ( 38,052円 )	15日目
37,678円 ( 41,446円 )	15日目
41,853円 ( 46,038円 )	18日目
37,677円 ( 41,445円 )	15日目
35,497円 ( 39,047円 )	15日目
35,497円 ( 39,047円 )	15日目
42,278円 ( 46,506円 )	15日目
44,069円 ( 48,476円 )	18日目
39,673円 ( 43,640円 )	15日目
49,622円 ( 54,584円 )	18日目
36,581円 ( 40,239円 )	15日目

基本情報

基本情報

【特長】
・クロスローラーリングは、90゜のV溝形状の転動面に円筒ころがスペーサリテーナを介して交互に直交配列されているため、1個のベアリングでラジアル荷重、アキシアル荷重およびモーメント荷重などのあらゆる方向の荷重を負荷することができます。
・内外輪の寸法は、最小限にコンパクト化しながらも高い剛性が得られるため、工業用ロボットの関節部や旋回部、マシニングセンタの旋回テーブル、マニピュレータ回転部、精密ロータリーテーブル、医療機器、計測器、IC製造装置などの用途に最適です。
・外輪を2分割し、内輪を一体構造としたクロスローラーリングの基本形式です。
・内輪の回転精度が必要な箇所に使用します。
・用途として、工作機械のインデックステーブル旋回部等に使用します。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
