絞り込み条件

未確定：候補が29型番あります。

  • 幅W(mm)

    ~mm

  • 長さ L(mm)

    ~mm

  • タイプ

    ~mm

  • CAD

  • 出荷日

    • すべて
    • 当日出荷可能
    • 7日以内
    • 8日以内
オイレス工業

#500SP1-SL1 フラットプレート（SFP）

#500SP1-SL1 フラットプレート（SFP）
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
4,862円～33,467円
税込単価
5,348円～36,814円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

#500F SL1 ウェアプレート 汎用タイプ（FWP）

オイレス工業

#500F SL1 ウェアプレート 汎用タイプ（FWP）
0
通常価格(税別)： 3,150円 (税込価格：3,465円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

#2000 ウェアプレート 板厚10mmタイプ（CWX）

オイレス工業

#2000 ウェアプレート 板厚10mmタイプ（CWX）
0
通常価格(税別)： 3,887円 (税込価格：4,276円)

通常出荷日：在庫品1日目

幅広い実績を誇る金属軸受。【特長】・高度な鋳造技術で作られた高力黄銅系合金をベ...

詳細情報を確認する
  • 種類
    プレート
  • 材質
    金属系
  • 厚みT (mm)
    10
  • 金属系材質
    高力黄銅系・固体潤滑剤埋込
  • 潤滑条件
    無潤滑
  • 許容最高面圧P (N/mm2)
    29
  • 許容最高速度V (m/s)
    0.5
  • 許容最高PV値 (N/mm2・m/s)
    1.65

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が29型番あります。
数量：

商品情報

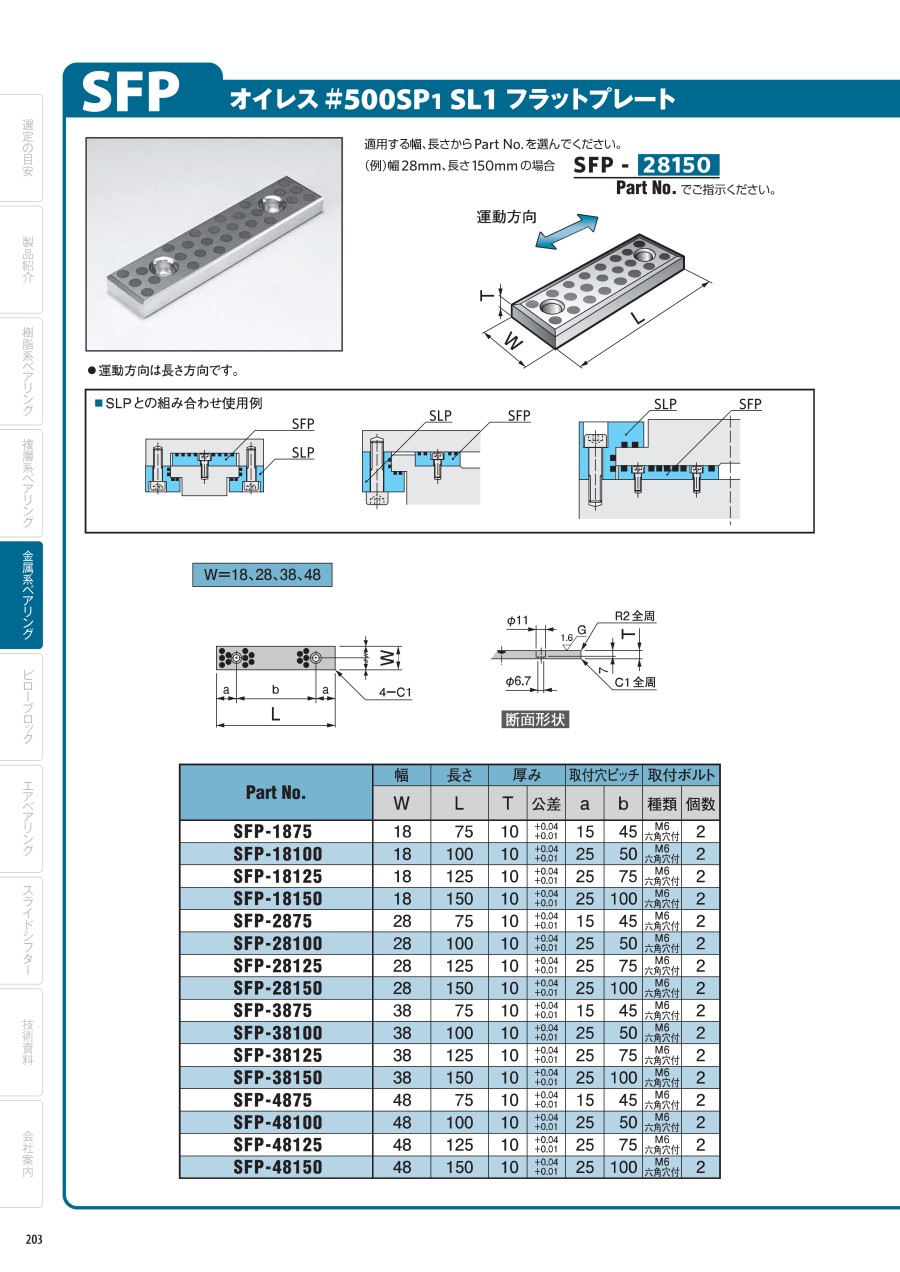

外形図

W=18、28、38、48

W=18、28、38、48の寸法図／断面形状の寸法図

W=35、50

W=35、50の寸法図／断面形状の寸法図

W=75

W=75の寸法図／断面形状の寸法図

製品仕様

製品の寸法／型番見本
  • ※ 運動方向は長さ方向です。

使用範囲

潤滑条件無潤滑定期潤滑
使用温度範囲（℃）-40～+300-40～+150
許容最高面圧P（N/mm2）2929
許容最高速度V（m/s）0.501.00
許容最高PV値（N/mm2・m/s）1.653.25

規格表

W=18、28、38、48

型番幅長さ厚み取付穴ピッチ取付ボルト
WLT公差ab種類個数
SFP-1875187510+0.04
+0.01		1545M6六角穴付2
SFP-181001810010+0.04
+0.01		2550M6六角穴付2
SFP-181251812510+0.04
+0.01		2575M6六角穴付2
SFP-181501815010+0.04
+0.01		25100M6六角穴付2
SFP-2875287510+0.04
+0.01		1545M6六角穴付2
SFP-281002810010+0.04
+0.01		2550M6六角穴付2
SFP-281252812510+0.04
+0.01		2575M6六角穴付2
SFP-281502815010+0.04
+0.01		25100M6六角穴付2
SFP-3875387510+0.04
+0.01		1545M6六角穴付2
SFP-381003810010+0.04
+0.01		2550M6六角穴付2
SFP-381253812510+0.04
+0.01		2575M6六角穴付2
SFP-381503815010+0.04
+0.01		25100M6六角穴付2
SFP-4875487510+0.04
+0.01		1545M6六角穴付2
SFP-481004810010+0.04
+0.01		2550M6六角穴付2
SFP-481254812510+0.04
+0.01		2575M6六角穴付2
SFP-481504815010+0.04
+0.01		25100M6六角穴付2

W=35、50

型番幅長さ厚み取付穴ピッチ取付ボルト
WLT公差abcde種類個数
SFP-351003510010±0.0252060---M8平小ねじ2
SFP-351503515010±0.025205555--M8平小ねじ3
SFP-352003520010±0.02520555055-M8平小ねじ4
SFP-352503525010±0.02520707070-M8平小ねじ4
SFP-353003530010±0.0252065656565M8平小ねじ5
SFP-353503535010±0.0252080757580M8平小ねじ5
SFP-501005010010±0.0252060---M8平小ねじ2
SFP-501505015010±0.025205555--M8平小ねじ3
SFP-502005020010±0.02520555055-M8平小ねじ4
SFP-502505025010±0.02520707070-M8平小ねじ4
SFP-503005030010±0.0252065656565M8平小ねじ5
SFP-504005040010±0.0252090909090M8平小ねじ5

W=75

型番幅長さ厚み取付穴ピッチ取付ボルト
WLT公差abcde種類個数
SFP-751507515010±0.02520110---M8平小ねじ4
SFP-752007520010±0.025208080--M8平小ねじ6
SFP-752507525010±0.02520105105--M8平小ねじ6
SFP-753007530010±0.02520859085-M8平小ねじ8
SFP-754007540010±0.02520120120120-M8平小ねじ8
SFP-755007550010±0.02520115115115115M8平小ねじ10

選定サポート情報

オイレスベアリングの設計にあたって

技術資料はこちら

オイレス工業 金属系ベアリング 選定目安

■潤滑条件の定義
（1）無潤滑、無給油
グリース、油などを全く使用しない状態。組立時に少量のグリース、油を塗布する状態。
（2）定期潤滑、定期給油
グリース、油を一定の間隔で給油する状態。
（3）油潤滑、強制給油
グリース、油が常に摺動面に供給される状態。

■適用範囲
金属系ベアリングの適用範囲は下記となります。

  • ※ 静的許容面圧～カタログ記載文言
  • ※ 環境項目の表示は右記となります。　○：使用可、△：条件により使用可、×：使用不可、-：適用外
  • ※ 腐食雰囲気中は全て△：条件により使用可となります。

条件別の詳細に関してはこちらからご確認頂けます。

タイプ＃500SP1-SL1＃500SP1-SL4＃500SP5-SL1＃500HP-SL1＃500B-SL2＃500F-SL1
代表商品
SPB
SPBL
SP5B
HPB
BCB
FGB
用途一般
中・高荷重用		一般
中・高荷重用		高荷重
低・中速用		高荷重
低・中速用		一般
中荷重用		低速
低・中荷重用
ベース金属高力黄銅系鋳物高力黄銅系鋳物特殊高力黄銅系鋳物高硬度特殊銅合金鋳物青銅系鋳物鋳鉄
潤滑条件無潤滑定期潤滑無潤滑無潤滑定期潤滑無潤滑定期潤滑無潤滑定期潤滑無潤滑定期潤滑
使用温度範囲 ℃-40～+300-40～+150-40～+80-40～+150-40～+150-40～+250-40～+150-40～+400-40～+150
許容最高面圧 P
N/mm2｛kgf/cm2｝		29｛296｝
※150｛1,530｝		49｛500｝
※150｛1,530｝		49｛500｝
※170｛1,735｝		73｛745｝
※180｛1,837｝		15｛153｝
※49｛500｝		5｛51｝
※73.5
｛750｝		8｛82｝
※73.5
｛750｝
許容最高速度 V
m/s｛m/min｝		0.50｛30｝1.00｛60｝0.25｛15｝0.25｛15｝0.50｛30｝0.10｛6｝0.25｛15｝0.40｛24｝0.85｛51｝0.15｛9｝0.25｛15｝
許容最高 PV値
N/mm2・m/s
｛kgf/cm2・m/min｝		1.65｛1,010｝3.25｛1,990｝1.65｛1,010｝1.65｛1,010｝3.25｛1,990｝1.65｛1,010｝3.25｛1,990｝1.00｛612｝1.65｛1,010｝0.5｛306｝0.8｛490｝
大気中○○○○○○○○○○○
水中×-○×-×-△-△-
海水中×-△×-×-△-×-
薬液中×-△×-×-△-△-
腐食雰囲気中△△△△△△△△△△△

（　）は静的許容面圧：摺動をともなわないか、あるいは0.0017m/s｛0.1m/min｝以下を目安としたきわめて低い速度で摺動する際の許容面圧を示します。

型番リスト

表示件数
  • 1
    • 型番
    SFP-18100
    SFP-18125
    SFP-18150
    SFP-1875
    SFP-28100
    SFP-28125
    SFP-28150
    SFP-2875
    SFP-35150
    SFP-35250
    SFP-35350
    SFP-38125
    SFP-38150
    SFP-3875
    SFP-48100
    SFP-48125
    SFP-48150
    SFP-4875
    SFP-50100
    SFP-50150
    SFP-50200
    SFP-50250
    SFP-50300
    SFP-50400
    SFP-75150
    SFP-75200
    SFP-75300
    SFP-75400
    SFP-75500

    幅W

    (mm)

    長さ L

    (mm)

    		RoHS?最小発注数量
    18
    100
    -
    1個
    18
    125
    10
    1個
    18
    150
    10
    1個
    18
    75
    -
    1個
    28
    100
    10
    1個
    28
    125
    -
    1個
    28
    150
    -
    1個
    28
    75
    10
    1個
    35
    150
    10
    1個
    35
    250
    10
    1個
    35
    350
    -
    1個
    38
    125
    10
    1個
    38
    150
    10
    1個
    38
    75
    -
    1個
    48
    100
    -
    1個
    48
    125
    -
    1個
    48
    150
    -
    1個
    48
    75
    10
    1個
    50
    100
    10
    1個
    50
    150
    -
    1個
    50
    200
    -
    1個
    50
    250
    -
    1個
    50
    300
    10
    1個
    50
    400
    10
    1個
    75
    150
    -
    1個
    75
    200
    -
    1個
    75
    300
    -
    1個
    75
    400
    -
    1個
    75
    500
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,721円
    ( 6,293円 )
    在庫品1日目当日出荷可能
    6,993円
    ( 7,692円 )
    在庫品1日目当日出荷可能
    8,553円
    ( 9,408円 )
    在庫品1日目当日出荷可能
    4,862円
    ( 5,348円 )
    在庫品1日目当日出荷可能
    6,993円
    ( 7,692円 )
    在庫品1日目当日出荷可能
    8,615円
    ( 9,477円 )
    在庫品1日目当日出荷可能
    8,477円
    ( 9,325円 )
    在庫品1日目当日出荷可能
    5,827円
    ( 6,410円 )
    在庫品1日目当日出荷可能
    7,037円
    ( 7,741円 )
    7日目
    14,818円
    ( 16,300円 )
    在庫品1日目当日出荷可能
    16,463円
    ( 18,109円 )
    8日目
    6,620円
    ( 7,282円 )
    8日目
    7,599円
    ( 8,359円 )
    8日目
    6,251円
    ( 6,876円 )
    在庫品1日目当日出荷可能
    8,477円
    ( 9,325円 )
    在庫品1日目当日出荷可能
    7,289円
    ( 8,018円 )
    8日目
    8,610円
    ( 9,471円 )
    8日目
    6,357円
    ( 6,993円 )
    在庫品1日目当日出荷可能
    10,279円
    ( 11,307円 )
    在庫品1日目当日出荷可能
    9,905円
    ( 10,896円 )
    8日目
    10,696円
    ( 11,766円 )
    8日目
    15,969円
    ( 17,566円 )
    8日目
    18,525円
    ( 20,378円 )
    在庫品1日目当日出荷可能
    23,684円
    ( 26,052円 )
    8日目
    11,574円
    ( 12,731円 )
    8日目
    17,143円
    ( 18,857円 )
    8日目
    24,037円
    ( 26,441円 )
    8日目
    27,550円
    ( 30,305円 )
    8日目
    33,467円
    ( 36,814円 )
    8日目
  • 1

    • 詳細情報

    基本情報

    幅広い実績を誇る金属軸受。
    【特長】
    ・高度な鋳造技術で作られた高力黄銅系合金をベースとし、固体潤滑剤を埋め込んだ高荷重用無給油軸受。
    ・無給油で使用でき、高荷重／低速運転の個所で高性能を発揮。
    ・往復運動／揺動運動／頻繁な起動停止など油膜構成の困難な個所で優れた耐摩耗性を発揮。
    ・優れた耐薬品性、耐食性。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    #500SP1-SL1 フラットプレート（SFP）のレビュー
    4平均満足度：4.01件のレビュー
