オイレス工業

#2000 ウェアプレート薄肉5mmタイプ（CWT）

Name: #2000 ウェアプレート 薄肉5mmタイプ（CWT）
Brand: オイレス工業
SKU: 221000091072
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 4,427円～9,330円

税込単価: 4,870円～10,263円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

#2000 追加工用プレート（CWI）

通常価格(税別)： 12,592円 (税込価格：13,851円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

＃2000 ウェアプレート汎用タイプ（CWP）

通常価格(税別)： 4,719円 (税込価格：5,191円)

通常出荷日：8 日目

耐摩耗性に優れ、任意の方向で使用できる軸受のウェアプレート。【特長】・薄肉5m...

詳細情報を確認する

種類
プレート
材質
金属系
厚みT (mm)
5
金属系材質
固体潤滑剤分散型焼結
潤滑条件
無潤滑
許容最高面圧P (N/mm2)
24.5
許容最高速度V (m/s)
0.5
許容最高PV値 (N/mm2・m/s)
1.63

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

相手側に取り付け用タップ加工を施す場合

※C2以上の面取り加工を行なってください。

規格表

単位：mm

型番	幅		長さ		厚み		取付穴ピッチ			取付穴個数
型番	W	公差	L	公差	T	公差	l₁	公差	l₂	取付穴個数
CWT-2250	22	-0.1 -0.3	50	-0.1 -0.3	5	±0.015	20	±0.2	15	2
CWT-2275	22	-0.1 -0.3	75	-0.1 -0.3	5	±0.015	45	±0.2	15	2
CWT-22100	22	-0.1 -0.3	100	-0.1 -0.3	5	±0.015	70	±0.2	15	2
CWT-22150	22	-0.1 -0.3	150	-0.1 -0.3	5	±0.015	60	±0.2	15	3
CWT-2850	28	-0.1 -0.3	50	-0.1 -0.3	5	±0.015	20	±0.2	15	2
CWT-2875	28	-0.1 -0.3	75	-0.1 -0.3	5	±0.015	45	±0.2	15	2
CWT-28100	28	-0.1 -0.3	100	-0.1 -0.3	5	±0.015	70	±0.2	15	2
CWT-28150	28	-0.1 -0.3	150	-0.1 -0.3	5	±0.015	60	±0.2	15	3
CWT-3850	38	-0.1 -0.3	50	-0.1 -0.3	5	±0.015	20	±0.2	15	2
CWT-3875	38	-0.1 -0.3	75	-0.1 -0.3	5	±0.015	45	±0.2	15	2
CWT-38100	38	-0.1 -0.3	100	-0.1 -0.3	5	±0.015	70	±0.2	15	2
CWT-38150	38	-0.1 -0.3	150	-0.1 -0.3	5	±0.015	60	±0.2	15	3
CWT-4850	48	-0.1 -0.3	50	-0.1 -0.3	5	±0.015	20	±0.2	15	2
CWT-4875	48	-0.1 -0.3	75	-0.1 -0.3	5	±0.015	45	±0.2	15	2
CWT-48100	48	-0.1 -0.3	100	-0.1 -0.3	5	±0.015	70	±0.2	15	2
CWT-48150	48	-0.1 -0.3	150	-0.1 -0.3	5	±0.015	60	±0.2	15	3

型番	幅		長さ		厚み		取付穴ピッチ						取付穴個数
型番	W	公差	L	公差	T	公差	W₁	公差	W₂	l₁	公差	l₂	取付穴個数
CWT-7575	75	-0.1 -0.3	75	-0.1 -0.3	5	±0.015	45	±0.2	15	45	±0.2	15	4
CWT-75100	75	-0.1 -0.3	100	-0.1 -0.3	5	±0.015	45	±0.2	15	70	±0.2	15	4
CWT-75125	75	-0.1 -0.3	125	-0.1 -0.3	5	±0.015	45	±0.2	15	95	±0.2	15	4
CWT-75150	75	-0.1 -0.3	150	-0.1 -0.3	5	±0.015	45	±0.2	15	60	±0.2	15	6
CWT-100100	100	-0.1 -0.3	100	-0.1 -0.3	5	±0.015	70	±0.2	15	70	±0.2	15	4
CWT-100125	100	-0.1 -0.3	125	-0.1 -0.3	5	±0.015	70	±0.2	15	95	±0.2	15	4
CWT-100150	100	-0.1 -0.3	150	-0.1 -0.3	5	±0.015	70	±0.2	15	60	±0.2	15	6

選定サポート情報

オイレスベアリングの設計にあたって

技術資料はこちら

型番リスト

表示件数

型番

幅W

(mm)

長さ L

(mm)

RoHS?

最小発注数量

100	100	-	1個
100	125	10	1個
100	150	10	1個
22	100	10	1個
22	150	-	1個
22	50	10	1個
22	75	-	1個
28	100	-	1個
28	150	-	1個
28	50	10	1個
28	75	10	1個
38	100	-	1個
38	150	-	1個
38	50	10	1個
38	75	-	1個
48	100	-	1個
48	150	-	1個
48	75	-	1個
75	100	-	1個
75	125	10	1個
75	150	-	1個
75	75	-	1個

通常単価(税別) (税込単価)	通常出荷日

8,204円 ( 9,024円 )	8日目
8,724円 ( 9,596円 )	8日目
9,330円 ( 10,263円 )	8日目
4,647円 ( 5,112円 )	8日目
5,798円 ( 6,378円 )	8日目
4,630円 ( 5,093円 )	15日目
4,979円 ( 5,477円 )	在庫品1日目当日出荷可能
5,933円 ( 6,526円 )	在庫品1日目当日出荷可能
5,177円 ( 5,695円 )	8日目
4,427円 ( 4,870円 )	8日目
4,641円 ( 5,105円 )	8日目
6,251円 ( 6,876円 )	在庫品1日目当日出荷可能
5,982円 ( 6,580円 )	8日目
4,979円 ( 5,477円 )	8日目
5,084円 ( 5,592円 )	8日目
6,357円 ( 6,993円 )	在庫品1日目当日出荷可能
6,748円 ( 7,423円 )	8日目
6,527円 ( 7,180円 )	8日目
7,007円 ( 7,708円 )	8日目
9,016円 ( 9,918円 )	8日目
8,744円 ( 9,618円 )	8日目
6,265円 ( 6,892円 )	8日目

詳細情報

基本情報

基本情報

耐摩耗性に優れ、任意の方向で使用できる軸受のウェアプレート。
【特長】
・薄肉5mmタイプ #2000（CWT）。
・すべり面を特殊焼結材料とし、バックメタルをスチールで構成した複合複層軸受。
・固体潤滑剤が分散されているため、任意の運動方向で使用でき、微小運動にも優れた性能を発揮。

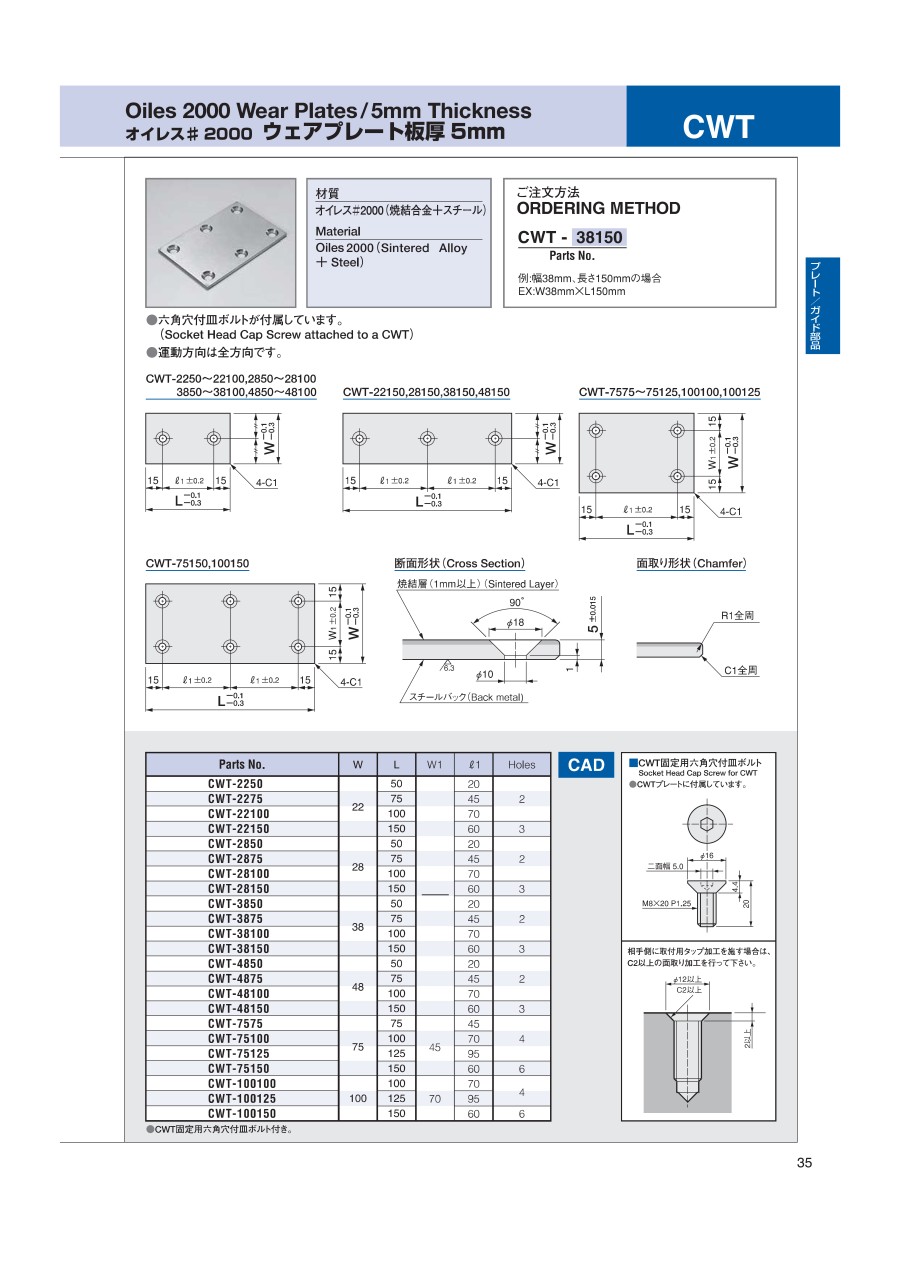

・無給油で使用可能。
・耐荷重性、速度特性、耐摩耗性に優れる。
・CWT固定用専用六角穴付き皿ボルトが付属。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
