オイレス工業

#2000 ウェアプレート板厚10mmタイプ（CWX）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 3,887円～21,624円

税込単価: 4,276円～23,786円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

通常出荷日：8 日目

耐摩耗性に優れ、任意の方向で使用できる軸受のウェアプレート。【特長】・薄肉10...

種類
プレート
材質
金属系
厚みT (mm)
10
金属系材質
固体潤滑剤分散型焼結
潤滑条件
無潤滑
許容最高面圧P (N/mm2)
24.5
許容最高速度V (m/s)
0.5
許容最高PV値 (N/mm2・m/s)
1.63

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が32型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

断面形状

面取り形状

タイプA

タイプB

タイプC

製品仕様

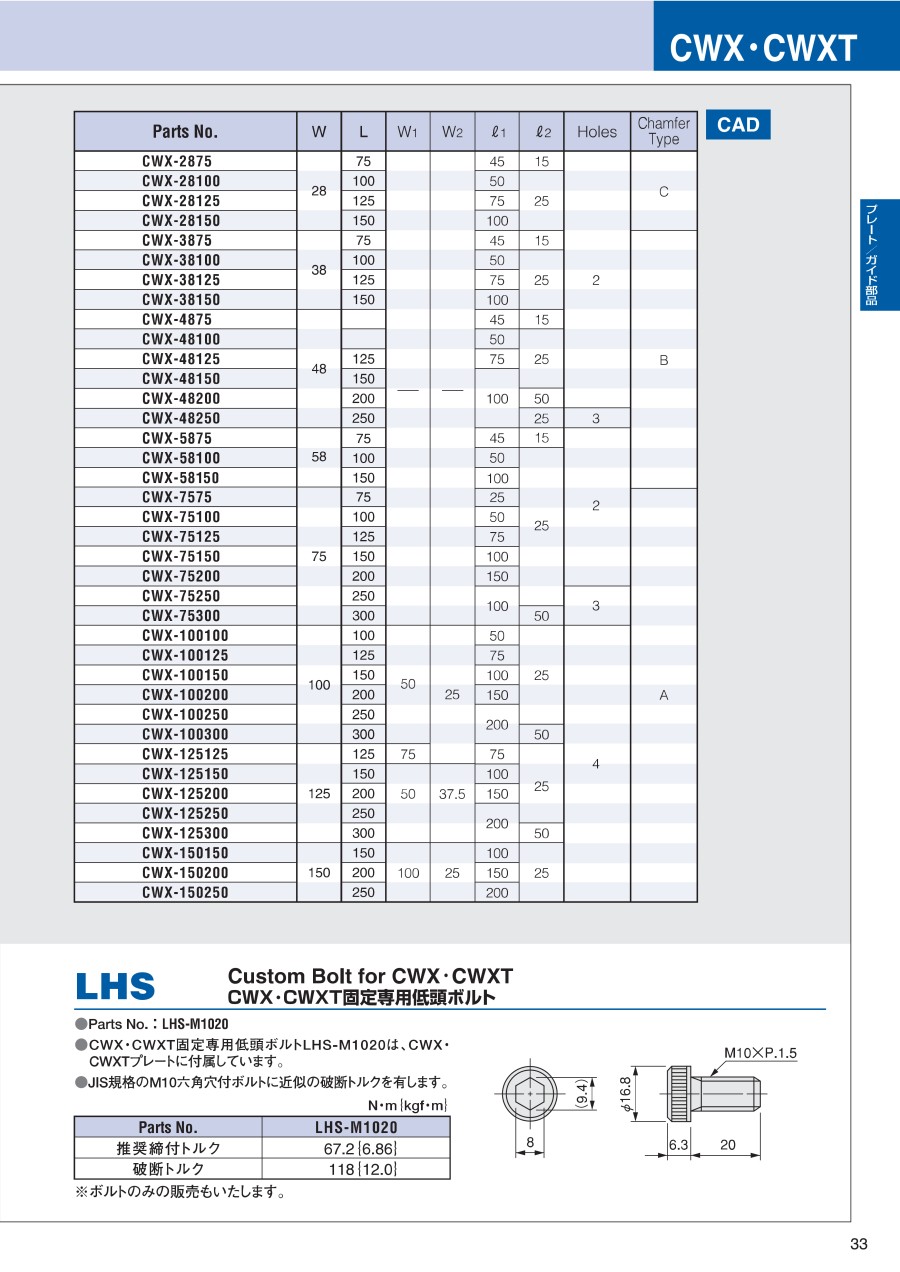

規格表

単位：mm

型番	幅		長さ		厚み		取付穴ピッチ			取付穴個数	面取り形状
型番	W	公差	L	公差	T	公差	l1	公差	l2	取付穴個数	面取り形状
CWX-2875	28	-0.1	75	-0.1	10	±0.01	45	±0.2	15	2	C
CWX-2875	28	-0.3	75	-0.3	10	±0.01	45	±0.2	15	2	C
CWX-28100	28	-0.1	100	-0.1	10	±0.01	50	±0.2	25	2	C
CWX-28100	28	-0.3	100	-0.3	10	±0.01	50	±0.2	25	2	C
CWX-28125	28	-0.1	125	-0.1	10	±0.01	75	±0.2	25	2	C
CWX-28125	28	-0.3	125	-0.3	10	±0.01	75	±0.2	25	2	C
CWX-28150	28	-0.1	150	-0.1	10	±0.01	100	±0.2	25	2	C
CWX-28150	28	-0.3	150	-0.3	10	±0.01	100	±0.2	25	2	C
CWX-3875	38	-0.1	75	-0.1	10	±0.01	45	±0.2	15	2	B
CWX-3875	38	-0.3	75	-0.3	10	±0.01	45	±0.2	15	2	B
CWX-38100	38	-0.1	100	-0.1	10	±0.01	50	±0.2	25	2	B
CWX-38100	38	-0.3	100	-0.3	10	±0.01	50	±0.2	25	2	B
CWX-38125	38	-0.1	125	-0.1	10	±0.01	75	±0.2	25	2	B
CWX-38125	38	-0.3	125	-0.3	10	±0.01	75	±0.2	25	2	B
CWX-38150	38	-0.1	150	-0.1	10	±0.01	100	±0.2	25	2	B
CWX-38150	38	-0.3	150	-0.3	10	±0.01	100	±0.2	25	2	B
CWX-4875	48	-0.1	75	-0.1	10	±0.01	45	±0.2	15	2	B
CWX-4875	48	-0.3	75	-0.3	10	±0.01	45	±0.2	15	2	B
CWX-48100	48	-0.1	100	-0.1	10	±0.01	50	±0.2	25	2	B
CWX-48100	48	-0.3	100	-0.3	10	±0.01	50	±0.2	25	2	B
CWX-48125	48	-0.1	125	-0.1	10	±0.01	75	±0.2	25	2	B
CWX-48125	48	-0.3	125	-0.3	10	±0.01	75	±0.2	25	2	B
CWX-48150	48	-0.1	150	-0.1	10	±0.01	100	±0.2	25	2	B
CWX-48150	48	-0.3	150	-0.3	10	±0.01	100	±0.2	25	2	B
CWX-48200	48	-0.1	200	-0.1	10	±0.01	100	±0.2	50	2	B
CWX-48200	48	-0.3	200	-0.3	10	±0.01	100	±0.2	50	2	B
CWX-48250	48	-0.1	250	-0.1	10	±0.01	100	±0.2	25	3	B
CWX-48250	48	-0.3	250	-0.3	10	±0.01	100	±0.2	25	3	B
CWX-5875	58	-0.1	75	-0.1	10	±0.01	45	±0.2	15	2	B
CWX-5875	58	-0.3	75	-0.3	10	±0.01	45	±0.2	15	2	B
CWX-58100	58	-0.1	100	-0.1	10	±0.01	50	±0.2	25	2	B
CWX-58100	58	-0.3	100	-0.3	10	±0.01	50	±0.2	25	2	B
CWX-58150	58	-0.1	150	-0.1	10	±0.01	100	±0.2	25	2	B
CWX-58150	58	-0.3	150	-0.3	10	±0.01	100	±0.2	25	2	B
CWX-7575	75	-0.1	75	-0.1	10	±0.01	25	±0.2	25	2	A
CWX-7575	75	-0.3	75	-0.3	10	±0.01	25	±0.2	25	2	A
CWX-75100	75	-0.1	100	-0.1	10	±0.01	50	±0.2	25	2	A
CWX-75100	75	-0.3	100	-0.3	10	±0.01	50	±0.2	25	2	A
CWX-75125	75	-0.1	125	-0.1	10	±0.01	75	±0.2	25	2	A
CWX-75125	75	-0.3	125	-0.3	10	±0.01	75	±0.2	25	2	A

型番	幅		長さ		厚み		取付穴ピッチ						取付穴個数	面取り形状
型番	W	公差	L	公差	T	公差	W1	公差	W2	l1	公差	l2	取付穴個数	面取り形状
CWX-75150	75	-0.1	150	-0.1	10	±0.01	-	-	-	100	±0.2	25	2	A
CWX-75150	75	-0.3	150	-0.3	10	±0.01	-	-	-	100	±0.2	25	2	A
CWX-75200	75	-0.1	200	-0.1	10	±0.01	-	-	-	150	±0.2	25	2	A
CWX-75200	75	-0.3	200	-0.3	10	±0.01	-	-	-	150	±0.2	25	2	A
CWX-75250	75	-0.1	250	-0.1	10	±0.01	-	-	-	100	±0.2	25	3	A
CWX-75250	75	-0.3	250	-0.3	10	±0.01	-	-	-	100	±0.2	25	3	A
CWX-75300	75	-0.1	300	-0.1	10	±0.01	-	-	-	100	±0.2	50	3	A
CWX-75300	75	-0.3	300	-0.3	10	±0.01	-	-	-	100	±0.2	50	3	A
CWX-100100	100	-0.1	100	-0.1	10	±0.01	50	±0.2	25	50	±0.2	25	4	A
CWX-100100	100	-0.3	100	-0.3	10	±0.01	50	±0.2	25	50	±0.2	25	4	A
CWX-100125	100	-0.1	125	-0.1	10	±0.01	50	±0.2	25	75	±0.2	25	4	A
CWX-100125	100	-0.3	125	-0.3	10	±0.01	50	±0.2	25	75	±0.2	25	4	A
CWX-100150	100	-0.1	150	-0.1	10	±0.01	50	±0.2	25	100	±0.2	25	4	A
CWX-100150	100	-0.3	150	-0.3	10	±0.01	50	±0.2	25	100	±0.2	25	4	A
CWX-100200	100	-0.1	200	-0.1	10	±0.01	50	±0.2	25	150	±0.2	25	4	A
CWX-100200	100	-0.3	200	-0.3	10	±0.01	50	±0.2	25	150	±0.2	25	4	A
CWX-100250	100	-0.1	250	-0.1	10	±0.01	50	±0.2	25	200	±0.2	25	4	A
CWX-100250	100	-0.3	250	-0.3	10	±0.01	50	±0.2	25	200	±0.2	25	4	A
CWX-100300	100	-0.1	300	-0.1	10	±0.01	50	±0.2	25	200	±0.2	50	4	A
CWX-100300	100	-0.3	300	-0.3	10	±0.01	50	±0.2	25	200	±0.2	50	4	A
CWX-125125	125	-0.1	125	-0.1	10	±0.01	75	±0.2	25	75	±0.2	25	4	A
CWX-125125	125	-0.3	125	-0.3	10	±0.01	75	±0.2	25	75	±0.2	25	4	A
CWX-125150	125	-0.1	150	-0.1	10	±0.01	50	±0.2	37.5	100	±0.2	25	4	A
CWX-125150	125	-0.3	150	-0.3	10	±0.01	50	±0.2	37.5	100	±0.2	25	4	A
CWX-125200	125	-0.1	200	-0.1	10	±0.01	50	±0.2	37.5	150	±0.2	25	4	A
CWX-125200	125	-0.3	200	-0.3	10	±0.01	50	±0.2	37.5	150	±0.2	25	4	A
CWX-125250	125	-0.1	250	-0.1	10	±0.01	50	±0.2	37.5	200	±0.2	25	4	A
CWX-125250	125	-0.3	250	-0.3	10	±0.01	50	±0.2	37.5	200	±0.2	25	4	A
CWX-125300	125	-0.1	300	-0.1	10	±0.01	50	±0.2	37.5	200	±0.2	50	4	A
CWX-125300	125	-0.3	300	-0.3	10	±0.01	50	±0.2	37.5	200	±0.2	50	4	A
CWX-150150	150	-0.1	150	-0.1	10	±0.01	100	±0.2	25	100	±0.2	25	4	A
CWX-150150	150	-0.3	150	-0.3	10	±0.01	100	±0.2	25	100	±0.2	25	4	A
CWX-150200	150	-0.1	200	-0.1	10	±0.01	100	±0.2	25	150	±0.2	25	4	A
CWX-150200	150	-0.3	200	-0.3	10	±0.01	100	±0.2	25	150	±0.2	25	4	A
CWX-150250	150	-0.1	250	-0.1	10	±0.01	100	±0.2	25	200	±0.2	25	4	A
CWX-150250	150	-0.3	250	-0.3	10	±0.01	100	±0.2	25	200	±0.2	25	4	A

※固定は、専用低頭ボルトをご使用ください。

選定サポート情報

オイレスベアリングの設計にあたって

技術資料はこちら

型番リスト

表示件数

型番

幅W

(mm)

長さ L

(mm)

RoHS?

最小発注数量

100	100	10	1個
100	125	-	1個
100	150	-	1個
100	200	-	1個
100	250	10	1個
125	125	-	1個
125	150	-	1個
125	200	-	1個
125	250	-	1個
125	300	-	1個
150	150	10	1個
150	200	10	1個
150	250	-	1個
28	125	-	1個
28	150	10	1個
28	75	10	1個
38	100	-	1個
38	150	-	1個
38	75	-	1個
48	100	-	1個
48	125	-	1個
48	150	10	1個
48	200	-	1個
48	250	10	1個
48	75	-	1個
58	100	-	1個
58	150	-	1個
58	75	-	1個
75	100	-	1個
75	150	-	1個
75	200	10	1個
75	250	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,147円 ( 7,862円 )	8日目
8,360円 ( 9,196円 )	8日目
13,817円 ( 15,199円 )	3日目
12,278円 ( 13,506円 )	12日目
14,539円 ( 15,993円 )	8日目
10,139円 ( 11,153円 )	15日目
11,584円 ( 12,742円 )	8日目
14,419円 ( 15,861円 )	8日目
18,242円 ( 20,066円 )	8日目
21,624円 ( 23,786円 )	8日目
12,957円 ( 14,253円 )	8日目
17,718円 ( 19,490円 )	8日目
21,480円 ( 23,628円 )	8日目
4,759円 ( 5,235円 )	8日目
5,933円 ( 6,526円 )	在庫品1日目当日出荷可能
3,919円 ( 4,311円 )	在庫品1日目当日出荷可能
5,085円 ( 5,594円 )	8日目
6,994円 ( 7,693円 )	在庫品1日目当日出荷可能
4,237円 ( 4,661円 )	在庫品1日目当日出荷可能
5,085円 ( 5,594円 )	8日目
6,039円 ( 6,643円 )	在庫品1日目当日出荷可能
6,152円 ( 6,767円 )	8日目
8,530円 ( 9,383円 )	在庫品1日目当日出荷可能
13,374円 ( 14,711円 )	3日目
3,887円 ( 4,276円 )	8日目
4,963円 ( 5,459円 )	8日目
6,132円 ( 6,745円 )	8日目
4,236円 ( 4,660円 )	8日目
6,357円 ( 6,993円 )	在庫品1日目当日出荷可能
11,429円 ( 12,572円 )	3日目
10,117円 ( 11,129円 )	8日目
15,688円 ( 17,257円 )	10日目

詳細情報

基本情報

基本情報

耐摩耗性に優れ、任意の方向で使用できる軸受のウェアプレート。
【特長】
・薄肉10mmタイプ#2000（CWX）。
・すべり面を特殊焼結材料とし、バックメタルをスチールで構成した複合複層軸受。
・焼結層は、特殊銅合金に黒鉛を主体とした固体潤滑剤を分散焼結させ、さらに含油処理を実施。
・固体潤滑剤が分散されているため、任意の運動方向で使用でき、微小運動にも優れた性能を発揮。
・無給油で使用。
・耐荷重性、速度特性、耐摩耗性に優れる。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
