オイレス工業

#500SP1 SL1 ウェアプレート 汎用タイプ（SWP）

#500SP1 SL1 ウェアプレート 汎用タイプ（SWP）
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
6,054円～27,640円
税込単価
6,659円～30,404円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

#500SP1-SL1 フラットプレート（SFP）

オイレス工業

#500SP1-SL1 フラットプレート（SFP）
4
通常価格(税別)： 4,862円 (税込価格：5,348円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

#500F SL1 ウェアプレート 汎用タイプ（FWP）

オイレス工業

#500F SL1 ウェアプレート 汎用タイプ（FWP）
0
通常価格(税別)： 3,150円 (税込価格：3,465円)

通常出荷日：在庫品1日目

幅広い実績を誇る金属軸受。【特長】・高度な鋳造技術で作られた高力黄銅系合金がベ...

詳細情報を確認する
  • 種類
    プレート
  • 材質
    金属系
  • 厚みT (mm)
    20
  • 金属系材質
    高力黄銅系・固体潤滑剤埋込
  • 潤滑条件
    無潤滑
  • 許容最高面圧P (N/mm2)
    29
  • 許容最高速度V (m/s)
    0.5
  • 許容最高PV値 (N/mm2・m/s)
    1.65

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が17型番あります。
数量：

商品情報

外形図

単位：mm
ウェアプレート 汎用タイプ #500SP<sub>1/sub>-SL1の寸法図

断面形状

ウェアプレート 汎用タイプ #500SP<sub>1</sub>-SL1の断面形状寸法図

面取り形状

ウェアプレート 汎用タイプ #500SP<sub>1/sub>-SL1の面取り形状寸法図（左：タイプA、右：タイプB）

左：タイプA、右：タイプB

製品仕様

ウェアプレート 汎用タイプ #500SP<sub>1</sub>-SL1の運動方向／寸法図

運動方向は幅、長さの両方向。

使用範囲

潤滑条件無潤滑定期潤滑
使用温度範囲（℃）-40～+300-40～+150
許容最高面圧 P（N/mm2）2929
許容最高速度 V（m/s）0.501.00
許容最高 PV値（N/mm2・m/s）1.653.25

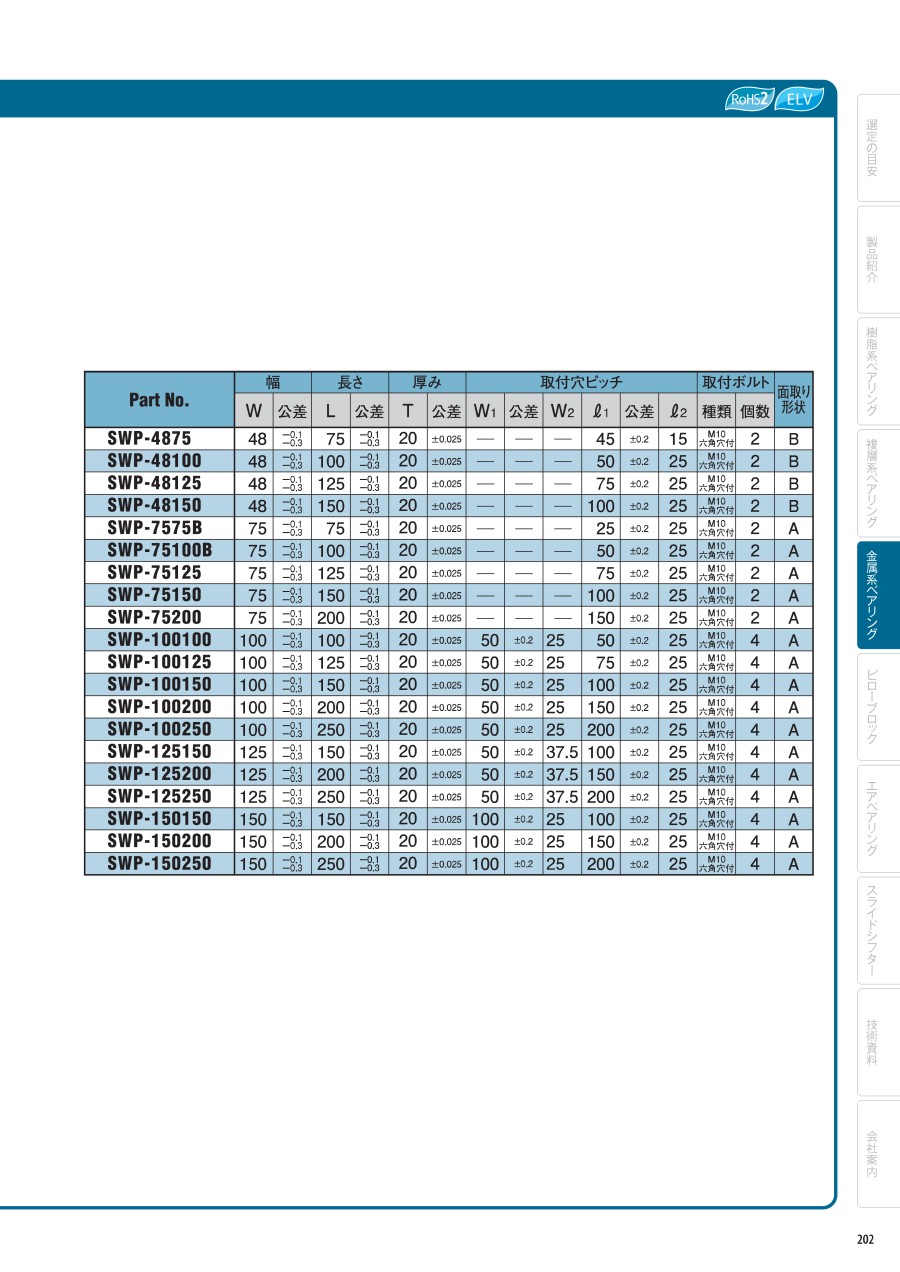

規格表

単位：mm
型番幅長さ厚み取付穴ピッチ取付ボルト面取り形状
W公差L公差T公差W1公差W2l1公差l2種類個数
SWP-487548-0.1 -0.375-0.1 -0.320±0.025---45±0.215M10六角穴付2B
SWP-4810048-0.1 -0.3100-0.1 -0.320±0.025---50±0.225M10六角穴付2B
SWP-4812548-0.1 -0.3125-0.1 -0.320±0.025---75±0.225M10六角穴付2B
SWP-4815048-0.1 -0.3150-0.1 -0.320±0.025---100±0.225M10六角穴付2B
SWP-7575B75-0.1 -0.375-0.1 -0.320±0.025---25±0.225M10六角穴付2A
SWP-75100B75-0.1 -0.3100-0.1 -0.320±0.025---50±0.225M10六角穴付2A
SWP-7512575-0.1 -0.3125-0.1 -0.320±0.025---75±0.225M10六角穴付2A
SWP-7515075-0.1 -0.3150-0.1 -0.320±0.025---100±0.225M10六角穴付2A
SWP-7520075-0.1 -0.3200-0.1 -0.320±0.025---150±0.225M10六角穴付2A
SWP-100100100-0.1 -0.3100-0.1 -0.320±0.02550±0.22550±0.225M10六角穴付4A
SWP-100125100-0.1 -0.3125-0.1 -0.320±0.02550±0.22575±0.225M10六角穴付4A
SWP-100150100-0.1 -0.3150-0.1 -0.320±0.02550±0.225100±0.225M10六角穴付4A
SWP-100200100-0.1 -0.3200-0.1 -0.320±0.02550±0.225150±0.225M10六角穴付4A
SWP-100250100-0.1 -0.3250-0.1 -0.320±0.02550±0.225200±0.225M10六角穴付4A
SWP-125150125-0.1 -0.3150-0.1 -0.320±0.02550±0.237.5100±0.225M10六角穴付4A
SWP-125200125-0.1 -0.3200-0.1 -0.320±0.02550±0.237.5150±0.225M10六角穴付4A
SWP-125250125-0.1 -0.3250-0.1 -0.320±0.02550±0.237.5200±0.225M10六角穴付4A
SWP-150150150-0.1 -0.3150-0.1 -0.320±0.025100±0.225100±0.225M10六角穴付4A
SWP-150200150-0.1 -0.3200-0.1 -0.320±0.025100±0.225150±0.225M10六角穴付4A
SWP-150250150-0.1 -0.3250-0.1 -0.320±0.025100±0.225200±0.225M10六角穴付4A

選定サポート情報

オイレスベアリングの設計にあたって

技術資料はこちら

オイレス工業 金属系ベアリング 選定目安

■潤滑条件の定義
（1）無潤滑、無給油
グリース、油などを全く使用しない状態。組立時に少量のグリース、油を塗布する状態。
（2）定期潤滑、定期給油
グリース、油を一定の間隔で給油する状態。
（3）油潤滑、強制給油
グリース、油が常に摺動面に供給される状態。

■適用範囲
金属系ベアリングの適用範囲は下記となります。

  • ※ 静的許容面圧～カタログ記載文言
  • ※ 環境項目の表示は右記となります。　○：使用可、△：条件により使用可、×：使用不可、-：適用外
  • ※ 腐食雰囲気中は全て△：条件により使用可となります。

条件別の詳細に関してはこちらからご確認頂けます。

タイプ#500SP1-SL1#500SP1-SL4#500SP5-SL1#500HP-SL1#500B-SL2#500F-SL1
代表商品
SPB
SPBL
SP5B
HPB
BCB
FGB
用途一般
中・高荷重用		一般
中・高荷重用		高荷重
低・中速用		高荷重
低・中速用		一般
中荷重用		低速
低・中荷重用
ベース金属高力黄銅系鋳物高力黄銅系鋳物特殊高力黄銅系鋳物高硬度特殊銅合金鋳物青銅系鋳物鋳鉄
潤滑条件無潤滑定期潤滑無潤滑無潤滑定期潤滑無潤滑定期潤滑無潤滑定期潤滑無潤滑定期潤滑
使用温度範囲 ℃-40～+300-40～+150-40～+80-40～+150-40～+150-40～+250-40～+150-40～+400-40～+150
許容最高面圧 P
N/mm2｛kgf/cm2｝		29｛296｝
※150｛1,530｝		49｛500｝
※150｛1,530｝		49｛500｝
※170｛1,735｝		73｛745｝
※180｛1,837｝		15｛153｝
※49｛500｝		5｛51｝
※73.5
｛750｝		8｛82｝
※73.5
｛750｝
許容最高速度 V
m/s｛m/min｝		0.50｛30｝1.00｛60｝0.25｛15｝0.25｛15｝0.50｛30｝0.10｛6｝0.25｛15｝0.40｛24｝0.85｛51｝0.15｛9｝0.25｛15｝
許容最高 PV値
N/mm2・m/s
｛kgf/cm2・m/min｝		1.65｛1,010｝3.25｛1,990｝1.65｛1,010｝1.65｛1,010｝3.25｛1,990｝1.65｛1,010｝3.25｛1,990｝1.00｛612｝1.65｛1,010｝0.5｛306｝0.8｛490｝
大気中○○○○○○○○○○○
水中×-○×-×-△-△-
海水中×-△×-×-△-×-
薬液中×-△×-×-△-△-
腐食雰囲気中△△△△△△△△△△△

（　）は静的許容面圧：摺動をともなわないか、あるいは0.0017m/s｛0.1m/min｝以下を目安としたきわめて低い速度で摺動する際の許容面圧を示します。

型番リスト

表示件数
  • 1
    • 型番
    SWP-100100
    SWP-100125
    SWP-100150
    SWP-100200
    SWP-100250
    SWP-125150
    SWP-125200
    SWP-125250
    SWP-150150
    SWP-150200
    SWP-150250
    SWP-48125
    SWP-4875
    SWP-75100B
    SWP-75150
    SWP-75200
    SWP-7575B

    幅W

    (mm)

    長さ L

    (mm)

    		RoHS?最小発注数量
    100
    100
    10
    1個
    100
    125
    10
    1個
    100
    150
    -
    1個
    100
    200
    -
    1個
    100
    250
    -
    1個
    125
    150
    10
    1個
    125
    200
    -
    1個
    125
    250
    10
    1個
    150
    150
    -
    1個
    150
    200
    -
    1個
    150
    250
    10
    1個
    48
    125
    10
    1個
    48
    75
    -
    1個
    75
    100
    -
    1個
    75
    150
    -
    1個
    75
    200
    -
    1個
    75
    75
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,778円
    ( 14,056円 )
    在庫品1日目当日出荷可能
    10,832円
    ( 11,915円 )
    8日目
    12,795円
    ( 14,075円 )
    在庫品1日目当日出荷可能
    17,355円
    ( 19,091円 )
    8日目
    20,781円
    ( 22,859円 )
    8日目
    16,536円
    ( 18,190円 )
    8日目
    19,675円
    ( 21,643円 )
    8日目
    24,821円
    ( 27,303円 )
    8日目
    19,481円
    ( 21,429円 )
    32日目
    22,610円
    ( 24,871円 )
    8日目
    27,640円
    ( 30,404円 )
    8日目
    6,272円
    ( 6,899円 )
    8日目
    6,452円
    ( 7,097円 )
    在庫品1日目当日出荷可能
    7,524円
    ( 8,276円 )
    8日目
    15,135円
    ( 16,649円 )
    8日目
    13,301円
    ( 14,631円 )
    16日目
    6,054円
    ( 6,659円 )
    8日目
  • 1

    • 詳細情報

    基本情報

    幅広い実績を誇る金属軸受。
    【特長】
    ・高度な鋳造技術で作られた高力黄銅系合金がベース。
    ・固体潤滑剤を埋め込んだ高荷重用無給油軸受。
    ・無給油で使用でき、高荷重／低速運転の個所で高性能を発揮。
    ・往復運動／揺動運動／頻繁な起動停止など油膜構成の困難な個所で優れた耐摩耗性を発揮。
    ・優れた耐薬品性、耐食性。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
