オイレス工業

#500F SL1 ウェアプレート汎用タイプ（FWP）

カタログ |

通常単価(税別): 3,150円～17,037円

税込単価: 3,465円～18,741円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

通常出荷日：在庫品1日目

油膜構成の困難な個所で優れた耐摩耗性を発揮する、低速中荷重用の無給油軸受。【特...

種類
プレート
材質
金属系
厚みT (mm)
20
金属系材質
鋳鉄系・固体潤滑剤埋込
潤滑条件
無潤滑
許容最高面圧P (N/mm2)
5
許容最高速度V (m/s)
0.15
許容最高PV値 (N/mm2・m/s)
0.5

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

#500F SL1 ウェアプレート汎用タイプ FWPの断面形状／面取り形状（タイプA・タイプB・タイプC）寸法図3

製品仕様

ベース金属は、500F₁
FWP-2875から-38200までの運動方向は、長さ方向のみ。
FWP-4875から-200300までの運動方向は、幅、長さの両方向。

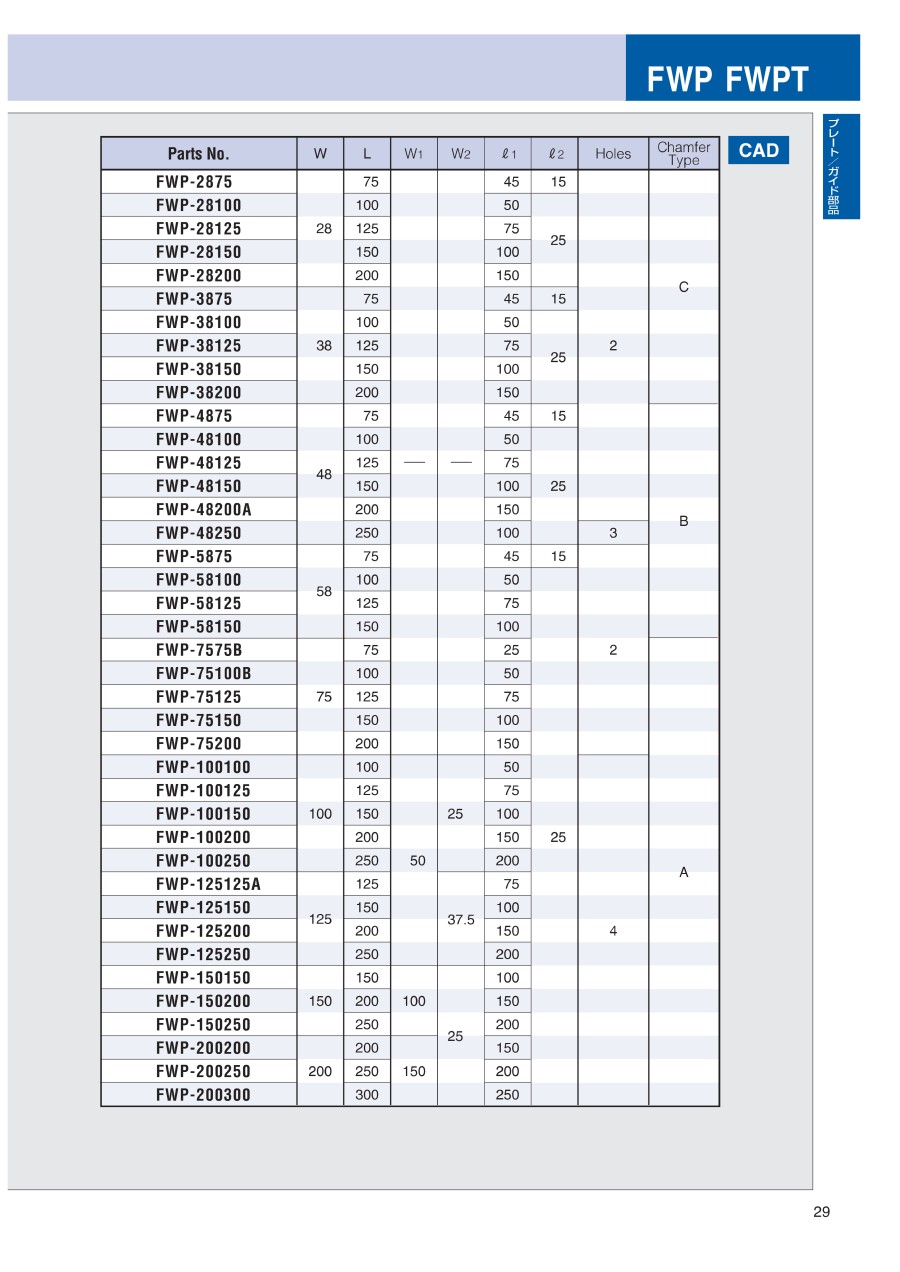

規格表

単位：mm

型番	幅		長さ		厚み		取付穴ピッチ			取付ボルト		面取り形状
型番	W	公差	L	公差	T	公差	l₁	公差	l₂	種類	個数	面取り形状
FWP-2875	28	-0.1 -0.3	75	-0.1 -0.3	20	±0.01	45	±0.2	15	M10六角穴付	2	C
FWP-28100	28	-0.1 -0.3	100	-0.1 -0.3	20	±0.01	50	±0.2	25	M10六角穴付	2	C
FWP-28125	28	-0.1 -0.3	125	-0.1 -0.3	20	±0.01	75	±0.2	25	M10六角穴付	2	C
FWP-28150	28	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	100	±0.2	25	M10六角穴付	2	C
FWP-28200	28	-0.1 -0.3	200	-0.1 -0.3	20	±0.01	150	±0.2	25	M10六角穴付	2	C
FWP-3875	38	-0.1 -0.3	75	-0.1 -0.3	20	±0.01	45	±0.2	15	M10六角穴付	2	C
FWP-38100	38	-0.1 -0.3	100	-0.1 -0.3	20	±0.01	50	±0.2	25	M10六角穴付	2	C
FWP-38125	38	-0.1 -0.3	125	-0.1 -0.3	20	±0.01	75	±0.2	25	M10六角穴付	2	C
FWP-38150	38	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	100	±0.2	25	M10六角穴付	2	C
FWP-38200	38	-0.1 -0.3	200	-0.1 -0.3	20	±0.01	150	±0.2	25	M10六角穴付	2	C
FWP-4875	48	-0.1 -0.3	75	-0.1 -0.3	20	±0.01	45	±0.2	15	M10六角穴付	2	B
FWP-48100	48	-0.1 -0.3	100	-0.1 -0.3	20	±0.01	50	±0.2	25	M10六角穴付	2	B
FWP-48125	48	-0.1 -0.3	125	-0.1 -0.3	20	±0.01	75	±0.2	25	M10六角穴付	2	B
FWP-48150	48	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	100	±0.2	25	M10六角穴付	2	B
FWP-48200	48	-0.1 -0.3	200	-0.1 -0.3	20	±0.01	100	±0.2	50	M10六角穴付	2	B
FWP-48200A	48	-0.1 -0.3	200	-0.1 -0.3	20	±0.01	150	±0.2	25	M10六角穴付	2	B
FWP-48250	48	-0.1 -0.3	250	-0.1 -0.3	20	±0.01	100	±0.2	25	M10六角穴付	3	B
FWP-5875	58	-0.1 -0.3	75	-0.1 -0.3	20	±0.01	45	±0.2	15	M10六角穴付	2	B
FWP-58100	58	-0.1 -0.3	100	-0.1 -0.3	20	±0.01	50	±0.2	25	M10六角穴付	2	B
FWP-58125	58	-0.1 -0.3	125	-0.1 -0.3	20	±0.01	75	±0.2	25	M10六角穴付	2	B
FWP-58150	58	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	100	±0.2	25	M10六角穴付	2	B

型番	幅		長さ		厚み		取付穴ピッチ						取付ボルト		面取り形状
型番	W	公差	L	公差	T	公差	W₁	公差	W₂	l₁	公差	l₂	種類	個数	面取り形状
FWP-7575B	75	-0.1 -0.3	75	-0.1 -0.3	20	±0.01	-	-	-	25	±0.2	25	M10六角穴付	2	A
FWP-75100B	75	-0.1 -0.3	100	-0.1 -0.3	20	±0.01	-	-	-	50	±0.2	25	M10六角穴付	2	A
FWP-75125	75	-0.1 -0.3	125	-0.1 -0.3	20	±0.01	-	-	-	75	±0.2	25	M10六角穴付	2	A
FWP-75150	75	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	-	-	-	100	±0.2	25	M10六角穴付	2	A
FWP-75200	75	-0.1 -0.3	200	-0.1 -0.3	20	±0.01	-	-	-	150	±0.2	25	M10六角穴付	2	A
FWP-100100	100	-0.1 -0.3	100	-0.1 -0.3	20	±0.01	50	±0.2	25	50	±0.2	25	M10六角穴付	4	A
FWP-100125	100	-0.1 -0.3	125	-0.1 -0.3	20	±0.01	50	±0.2	25	75	±0.2	25	M10六角穴付	4	A
FWP-100150	100	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	50	±0.2	25	100	±0.2	25	M10六角穴付	4	A
FWP-100200	100	-0.1 -0.3	200	-0.1 -0.3	20	±0.01	50	±0.2	25	150	±0.2	25	M10六角穴付	4	A
FWP-100250	100	-0.1 -0.3	250	-0.1 -0.3	20	±0.01	50	±0.2	25	200	±0.2	25	M10六角穴付	4	A
FWP-125125	125	-0.1 -0.3	125	-0.1 -0.3	20	±0.01	75	±0.2	25	75	±0.2	25	M10六角穴付	4	A
FWP-125125A	125	-0.1 -0.3	125	-0.1 -0.3	20	±0.01	50	±0.2	37.5	75	±0.2	25	M10六角穴付	4	A
FWP-125150	125	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	50	±0.2	37.5	100	±0.2	25	M10六角穴付	4	A
FWP-125200	125	-0.1 -0.3	200	-0.1 -0.3	20	±0.01	50	±0.2	37.5	150	±0.2	25	M10六角穴付	4	A
FWP-125250	125	-0.1 -0.3	250	-0.1 -0.3	20	±0.01	50	±0.2	37.5	200	±0.2	25	M10六角穴付	4	A
FWP-150150	150	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	100	±0.2	25	100	±0.2	25	M10六角穴付	4	A
FWP-150200	150	-0.1 -0.3	200	-0.1 -0.3	20	±0.01	100	±0.2	25	150	±0.2	25	M10六角穴付	4	A
FWP-150250	150	-0.1 -0.3	250	-0.1 -0.3	20	±0.01	100	±0.2	25	200	±0.2	25	M10六角穴付	4	A
FWP-200200	200	-0.1 -0.3	200	-0.1 -0.3	20	±0.01	150	±0.2	25	150	±0.2	25	M10六角穴付	4	A
FWP-200250	200	-0.1 -0.3	250	-0.1 -0.3	20	±0.01	150	±0.2	25	200	±0.2	25	M10六角穴付	4	A
FWP-200300	200	-0.1 -0.3	300	-0.1 -0.3	20	±0.01	150	±0.2	25	250	±0.2	25	M10六角穴付	4	A

選定サポート情報

オイレスベアリングの設計にあたって

技術資料はこちら

オイレス工業金属系ベアリング選定目安

■潤滑条件の定義
（1）無潤滑、無給油
グリース、油などを全く使用しない状態。組立時に少量のグリース、油を塗布する状態。
（2）定期潤滑、定期給油
グリース、油を一定の間隔で給油する状態。
（3）油潤滑、強制給油
グリース、油が常に摺動面に供給される状態。

■適用範囲
金属系ベアリングの適用範囲は下記となります。

※ 静的許容面圧～カタログ記載文言
※ 環境項目の表示は右記となります。　○：使用可、△：条件により使用可、×：使用不可、-：適用外
※ 腐食雰囲気中は全て△：条件により使用可となります。

条件別の詳細に関してはこちらからご確認頂けます。

タイプ	#500SP1-SL1		#500SP1-SL4	#500SP5-SL1		#500HP-SL1		#500B-SL2		#500F-SL1
代表商品	SPB		SPBL	SP5B		HPB		BCB		FGB
用途	一般中・高荷重用		一般中・高荷重用	高荷重低・中速用		高荷重低・中速用		一般中荷重用		低速低・中荷重用
ベース金属	高力黄銅系鋳物		高力黄銅系鋳物	特殊高力黄銅系鋳物		高硬度特殊銅合金鋳物		青銅系鋳物		鋳鉄
潤滑条件	無潤滑	定期潤滑	無潤滑	無潤滑	定期潤滑	無潤滑	定期潤滑	無潤滑	定期潤滑	無潤滑	定期潤滑
使用温度範囲 ℃	-40～+300	-40～+150	-40～+80	-40～+150		-40～+150		-40～+250	-40～+150	-40～+400	-40～+150
許容最高面圧 P N/mm²｛kgf/cm²｝	29 ｛296｝ ※150 ｛1,530｝		49 ｛500｝ ※150 ｛1,530｝	49 ｛500｝ ※170 ｛1,735｝		73 ｛745｝ ※180 ｛1,837｝		15 ｛153｝ ※49 ｛500｝		5 ｛51｝ ※73.5 ｛750｝	8 ｛82｝ ※73.5 ｛750｝
許容最高速度 V m/s｛m/min｝	0.50 ｛30｝	1.00 ｛60｝	0.25 ｛15｝	0.25 ｛15｝	0.50 ｛30｝	0.10 ｛6｝	0.25 ｛15｝	0.40 ｛24｝	0.85 ｛51｝	0.15 ｛9｝	0.25 ｛15｝
許容最高 PV値 N/mm²・m/s ｛kgf/cm²・m/min｝	1.65 ｛1,010｝	3.25 ｛1,990｝	1.65 ｛1,010｝	1.65 ｛1,010｝	3.25 ｛1,990｝	1.65 ｛1,010｝	3.25 ｛1,990｝	1.00 ｛612｝	1.65 ｛1,010｝	0.5 ｛306｝	0.8 ｛490｝
大気中	○	○	○	○	○	○	○	○	○	○	○
水中	×	-	○	×	-	×	-	△	-	△	-
海水中	×	-	△	×	-	×	-	△	-	×	-
薬液中	×	-	△	×	-	×	-	△	-	△	-
腐食雰囲気中	△	△	△	△	△	△	△	△	△	△	△

（　）は静的許容面圧：摺動をともなわないか、あるいは0.0017m/s｛0.1m/min｝以下を目安としたきわめて低い速度で摺動する際の許容面圧を示します。

型番リスト

表示件数

型番

幅W

(mm)

長さ L

(mm)

取付穴ピッチ

(mm)

RoHS?

最小発注数量

100	100	-	-	1個
100	125	-	-	1個
100	150	-	10	1個
100	200	-	-	1個
100	250	-	-	1個
125	125	75	10	1個
125	125	50	-	1個
125	150	-	10	1個
125	200	-	10	1個
125	250	-	-	1個
150	150	-	10	1個
150	200	-	-	1個
150	250	-	-	1個
200	200	-	10	1個
200	250	-	-	1個
28	100	-	-	1個
28	125	-	10	1個
28	150	-	-	1個
28	75	-	-	1個
38	100	-	-	1個
38	125	-	10	1個
38	200	-	-	1個
38	75	-	-	1個
48	100	-	10	1個
48	125	-	10	1個
48	150	-	-	1個
48	200	100	-	1個
48	200	50	10	1個
48	250	-	-	1個
48	75	-	-	1個
58	125	-	-	1個
58	150	-	10	1個
58	75	-	10	1個
75	100	-	10	1個
75	125	-	10	1個
75	75	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,555円 ( 8,311円 )	3日目
6,887円 ( 7,576円 )	4日目
9,493円 ( 10,442円 )	3日目
7,147円 ( 7,862円 )	8日目
12,750円 ( 14,025円 )	3日目
6,415円 ( 7,057円 )	8日目
6,415円 ( 7,057円 )	8日目
6,830円 ( 7,513円 )	8日目
8,902円 ( 9,792円 )	8日目
9,220円 ( 10,142円 )	8日目
11,429円 ( 12,572円 )	3日目
9,220円 ( 10,142円 )	8日目
11,785円 ( 12,964円 )	8日目
11,834円 ( 13,017円 )	8日目
17,037円 ( 18,741円 )	8日目
3,299円 ( 3,629円 )	8日目
3,884円 ( 4,272円 )	8日目
3,880円 ( 4,268円 )	8日目
3,299円 ( 3,629円 )	8日目
3,705円 ( 4,076円 )	8日目
5,297円 ( 5,827円 )	4日目
5,553円 ( 6,108円 )	8日目
3,332円 ( 3,665円 )	8日目
3,679円 ( 4,047円 )	7日目
3,889円 ( 4,278円 )	8日目
4,221円 ( 4,643円 )	8日目
5,041円 ( 5,545円 )	7日目
4,862円 ( 5,348円 )	8日目
5,987円 ( 6,586円 )	8日目
3,389円 ( 3,728円 )	在庫品1日目当日出荷可能
5,982円 ( 6,580円 )	15日目
5,957円 ( 6,553円 )	8日目
3,150円 ( 3,465円 )	8日目
3,669円 ( 4,036円 )	8日目
4,954円 ( 5,449円 )	8日目
3,456円 ( 3,802円 )	8日目

詳細情報

基本情報

基本情報

油膜構成の困難な個所で優れた耐摩耗性を発揮する、低速中荷重用の無給油軸受。
【特長】
・鋳鉄のベースに、固体潤滑剤を埋め込んだ、低速中荷重用の無給油軸受。
・無給油で使用でき、低／中荷重／低速個所で高性能を発揮。
・往復運動／揺動運動／頻繁な起動停止など、油膜構成の困難な個所で優れた耐摩耗性を発揮。
