オイレス工業

＃2000 ウェアプレート汎用タイプ（CWP）

カタログ |

通常単価(税別): 4,719円～27,234円

税込単価: 5,191円～29,957円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

通常出荷日：在庫品1日目

【特長】・すべり面を特殊焼結材料とし、バックメタルをスチールで構成した複合複層...

種類
プレート
材質
金属系
厚みT (mm)
20
金属系材質
固体潤滑剤分散型焼結
潤滑条件
無潤滑
許容最高面圧P (N/mm2)
24.5
許容最高速度V (m/s)
0.5
許容最高PV値 (N/mm2・m/s)
1.63

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

断面形状

面取り形状

製品仕様

使用範囲

潤滑条件	無潤滑	定期潤滑
使用温度範囲 ℃	-40～+120
許容最高面圧 P N/mm²｛kgf/cm²｝	24.5（73.5）｛250（750）｝	49（73.5）｛500（750）｝
許容最高速度 V m/s｛m/min｝	0.5｛30｝	1.00｛60｝
許容最高PV 値 N/mm²・m/s｛kgf/cm²・m/min｝	1.63｛1,000｝	2.45｛1,500｝

※ （　）は静的許容面圧：摺動をともなわないか、あるいは0.0017m/s｛0.1m/min｝以下を目安としたきわめて低い速度で摺動する際の許容面圧を示します。

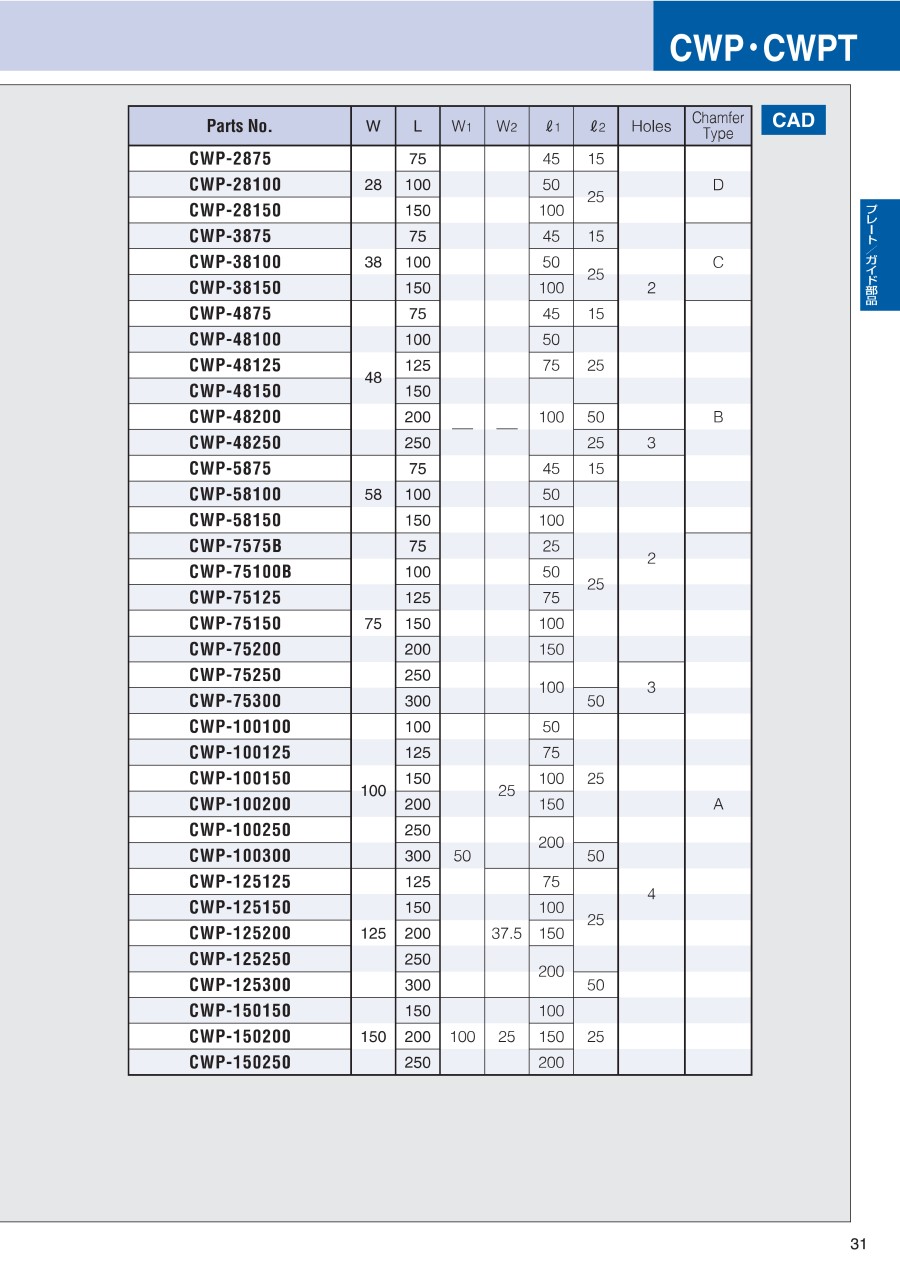

規格表

単位：mm

型番	幅		長さ		厚み		取付穴ピッチ			取付ボルト		面取り形状
型番	W	公差	L	公差	T	公差	l₁	公差	l₂	種類	個数	面取り形状
CWP-2875	28	-0.1 -0.3	75	-0.1 -0.3	20	±0.01	45	±0.2	15	M10六角穴付	2	D
CWP-28100	28	-0.1 -0.3	100	-0.1 -0.3	20	±0.01	50	±0.2	25	M10六角穴付	2	D
CWP-28150	28	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	100	±0.2	25	M10六角穴付	2	D
CWP-3875	38	-0.1 -0.3	75	-0.1 -0.3	20	±0.01	45	±0.2	15	M10六角穴付	2	C
CWP-38100	38	-0.1 -0.3	100	-0.1 -0.3	20	±0.01	50	±0.2	25	M10六角穴付	2	C
CWP-38150	38	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	100	±0.2	25	M10六角穴付	2	C
CWP-4875	48	-0.1 -0.3	75	-0.1 -0.3	20	±0.01	45	±0.2	15	M10六角穴付	2	B
CWP-48100	48	-0.1 -0.3	100	-0.1 -0.3	20	±0.01	50	±0.2	25	M10六角穴付	2	B
CWP-48125	48	-0.1 -0.3	125	-0.1 -0.3	20	±0.01	75	±0.2	25	M10六角穴付	2	B
CWP-48150	48	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	100	±0.2	25	M10六角穴付	2	B
CWP-48200	48	-0.1 -0.3	200	-0.1 -0.3	20	±0.01	100	±0.2	50	M10六角穴付	2	B
CWP-48250	48	-0.1 -0.3	250	-0.1 -0.3	20	±0.01	100	±0.2	25	M10六角穴付	3	B
CWP-5875	58	-0.1 -0.3	75	-0.1 -0.3	20	±0.01	45	±0.2	15	M10六角穴付	2	B
CWP-58100	58	-0.1 -0.3	100	-0.1 -0.3	20	±0.01	50	±0.2	25	M10六角穴付	2	B
CWP-58150	58	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	100	±0.2	25	M10六角穴付	2	B

型番	幅		長さ		厚み		取付穴ピッチ						取付ボルト		面取り形状
型番	W	公差	L	公差	T	公差	W₁	公差	W₂	l₁	公差	l₂	種類	個数	面取り形状
CWP-7575B	75	-0.1 -0.3	75	-0.1 -0.3	20	±0.01	-	-	-	25	±0.2	25	M10六角穴付	2	A
CWP-75100B	75	-0.1 -0.3	100	-0.1 -0.3	20	±0.01	-	-	-	50	±0.2	25	M10六角穴付	2	A
CWP-75125	75	-0.1 -0.3	125	-0.1 -0.3	20	±0.01	-	-	-	75	±0.2	25	M10六角穴付	2	A
CWP-75150	75	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	-	-	-	100	±0.2	25	M10六角穴付	2	A
CWP-75200	75	-0.1 -0.3	200	-0.1 -0.3	20	±0.01	-	-	-	150	±0.2	25	M10六角穴付	2	A
CWP-75250	75	-0.1 -0.3	250	-0.1 -0.3	20	±0.01	-	-	-	100	±0.2	25	M10六角穴付	3	A
CWP-75300	75	-0.1 -0.3	300	-0.1 -0.3	20	±0.01	-	-	-	100	±0.2	50	M10六角穴付	3	A
CWP-100100	100	-0.1 -0.3	100	-0.1 -0.3	20	±0.01	50	±0.2	25	50	±0.2	25	M10六角穴付	4	A
CWP-100125	100	-0.1 -0.3	125	-0.1 -0.3	20	±0.01	50	±0.2	25	75	±0.2	25	M10六角穴付	4	A
CWP-100150	100	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	50	±0.2	25	100	±0.2	25	M10六角穴付	4	A
CWP-100200	100	-0.1 -0.3	200	-0.1 -0.3	20	±0.01	50	±0.2	25	150	±0.2	25	M10六角穴付	4	A
CWP-100250	100	-0.1 -0.3	250	-0.1 -0.3	20	±0.01	50	±0.2	25	200	±0.2	25	M10六角穴付	4	A
CWP-100300	100	-0.1 -0.3	300	-0.1 -0.3	20	±0.01	50	±0.2	25	200	±0.2	50	M10六角穴付	4	A
CWP-125125	125	-0.1 -0.3	125	-0.1 -0.3	20	±0.01	50	±0.2	37.5	75	±0.2	25	M10六角穴付	4	A
CWP-125150	125	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	50	±0.2	37.5	100	±0.2	25	M10六角穴付	4	A
CWP-125200	125	-0.1 -0.3	200	-0.1 -0.3	20	±0.01	50	±0.2	37.5	150	±0.2	25	M10六角穴付	4	A
CWP-125250	125	-0.1 -0.3	250	-0.1 -0.3	20	±0.01	50	±0.2	37.5	200	±0.2	25	M10六角穴付	4	A
CWP-125300	125	-0.1 -0.3	300	-0.1 -0.3	20	±0.01	50	±0.2	37.5	200	±0.2	50	M10六角穴付	4	A
CWP-150150	150	-0.1 -0.3	150	-0.1 -0.3	20	±0.01	100	±0.2	25	100	±0.2	25	M10六角穴付	4	A
CWP-150200	150	-0.1 -0.3	200	-0.1 -0.3	20	±0.01	100	±0.2	25	150	±0.2	25	M10六角穴付	4	A
CWP-150250	150	-0.1 -0.3	250	-0.1 -0.3	20	±0.01	100	±0.2	25	200	±0.2	25	M10六角穴付	4	A

選定サポート情報

オイレスベアリングの設計にあたって

技術資料はこちら

型番リスト

表示件数

型番

幅W

(mm)

長さ L

(mm)

RoHS?

最小発注数量

100	100	-	1個
100	125	-	1個
100	150	10	1個
100	200	10	1個
100	250	-	1個
100	300	-	1個
125	125	-	1個
125	150	10	1個
125	200	-	1個
125	250	-	1個
125	300	-	1個
150	150	-	1個
150	200	-	1個
150	250	10	1個
28	100	10	1個
28	150	10	1個
28	75	10	1個
38	100	10	1個
38	150	-	1個
38	75	10	1個
48	100	-	1個
48	125	-	1個
48	150	-	1個
48	200	10	1個
48	250	-	1個
58	100	-	1個
58	150	10	1個
58	75	10	1個
75	100	-	1個
75	125	10	1個
75	150	10	1個
75	200	-	1個
75	250	10	1個
75	75	-	1個

通常単価(税別) (税込単価)	通常出荷日

10,936円 ( 12,030円 )	8日目
10,513円 ( 11,564円 )	8日目
13,803円 ( 15,183円 )	8日目
20,698円 ( 22,768円 )	8日目
21,590円 ( 23,749円 )	8日目
21,827円 ( 24,010円 )	8日目
14,402円 ( 15,842円 )	8日目
17,222円 ( 18,944円 )	8日目
25,858円 ( 28,444円 )	8日目
24,825円 ( 27,308円 )	8日目
24,682円 ( 27,150円 )	8日目
19,288円 ( 21,217円 )	8日目
26,706円 ( 29,377円 )	8日目
27,234円 ( 29,957円 )	8日目
6,357円 ( 6,993円 )	8日目
7,769円 ( 8,546円 )	8日目
4,719円 ( 5,191円 )	8日目
5,467円 ( 6,014円 )	8日目
7,890円 ( 8,679円 )	8日目
5,380円 ( 5,918円 )	8日目
5,289円 ( 5,818円 )	8日目
6,962円 ( 7,658円 )	8日目
8,158円 ( 8,974円 )	8日目
11,059円 ( 12,165円 )	8日目
10,978円 ( 12,076円 )	8日目
6,284円 ( 6,912円 )	8日目
9,602円 ( 10,562円 )	8日目
5,286円 ( 5,815円 )	8日目
8,337円 ( 9,171円 )	8日目
10,374円 ( 11,411円 )	8日目
10,794円 ( 11,873円 )	8日目
13,054円 ( 14,359円 )	8日目
14,686円 ( 16,155円 )	8日目
6,655円 ( 7,321円 )	8日目

詳細情報

基本情報

基本情報

【特長】
・すべり面を特殊焼結材料とし、バックメタルをスチールで構成した複合複層軸受
・焼結層は、特殊銅合金に黒鉛を主体とした固体潤滑剤を分散焼結させ、さらに含油処理済み
・固体潤滑剤が分散されているため、任意の運動方向で使用でき、微小運動にも優れた性能を発揮します
・無給油で使用できます
・耐荷重性、速度特性、耐摩耗性に優れています

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
