ルーテックE-02 スナップフィットブッシュ（LES）
- 通常単価(税別)
- 71円～128円
- 税込単価
- 78円～141円
導電性のあるポリアセタール軸受の無給油ブッシュ。【特長】・ポリアセタールに各種...
詳細情報を確認する
商品情報

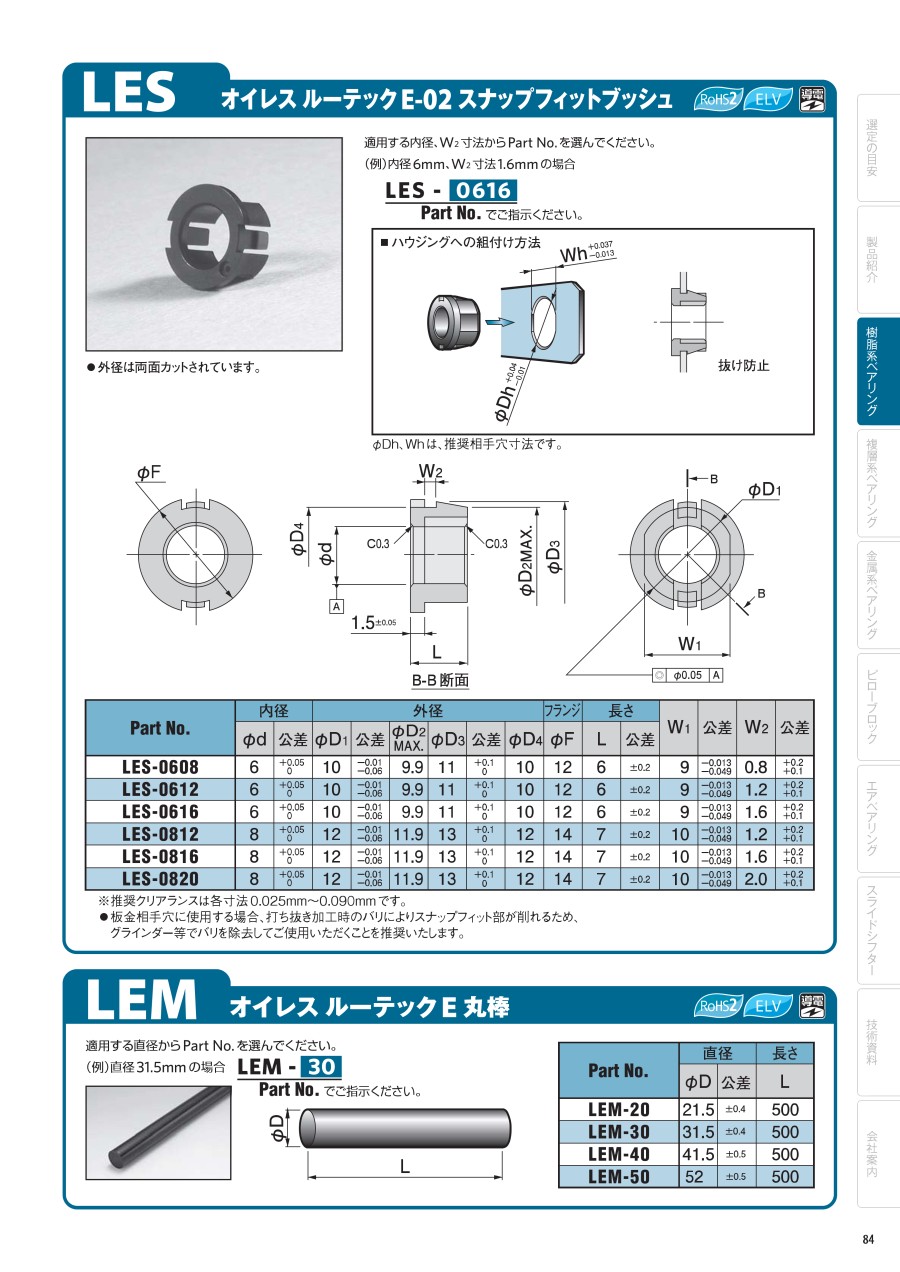

外形図
製品仕様
取付け方法イメージ
※ φDh、Whは、推奨相手穴寸法です。
規格表
| 型番 | 内径 | 外径 | フランジ | 長さ | W1 | 公差 | W2 | 公差 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φd | 公差 | φD1 | 公差 | φD2 MAX. | φD3 | 公差 | φD4 | φF | L | 公差 | |||||
| LES-0608 | 6 | +0.05 0 | 10 | -0.01 -0.06 | 9.9 | 11 | +0.1 0 | 10 | 12 | 6 | ±0.2 | 9 | -0.013 -0.049 | 0.8 | +0.2 +0.1 |
| LES-0612 | 6 | +0.05 0 | 10 | -0.01 -0.06 | 9.9 | 11 | +0.1 0 | 10 | 12 | 6 | ±0.2 | 9 | -0.013 -0.049 | 1.2 | +0.2 +0.1 |
| LES-0616 | 6 | +0.05 0 | 10 | -0.01 -0.06 | 9.9 | 11 | +0.1 0 | 10 | 12 | 6 | ±0.2 | 9 | -0.013 -0.049 | 1.6 | +0.2 +0.1 |
| LES-0812 | 8 | +0.05 0 | 12 | -0.01 -0.06 | 11.9 | 13 | +0.1 0 | 12 | 14 | 7 | ±0.2 | 10 | -0.013 -0.049 | 1.2 | +0.2 +0.1 |
| LES-0816 | 8 | +0.05 0 | 12 | -0.01 -0.06 | 11.9 | 13 | +0.1 0 | 12 | 14 | 7 | ±0.2 | 10 | -0.013 -0.049 | 1.6 | +0.2 +0.1 |
| LES-0820 | 8 | +0.05 0 | 12 | -0.01 -0.06 | 11.9 | 13 | +0.1 0 | 12 | 14 | 7 | ±0.2 | 10 | -0.013 -0.049 | 2.0 | +0.2 +0.1 |
※ 推奨クリアランスは各寸法0.025～0.090mmです。
※ 板金相手穴に使用する場合、打ち抜き加工時のバリによりスナップフィット部が削れるため、グラインダー等でバリを除去してご使用いただくことを推奨いたします。
選定サポート情報
オイレスベアリングの設計にあたって
特長
- 導電性を付与しています。
- 無給油で使用できます。
- 軽負荷・高速条件下で優れた摩擦特性を発揮します。
- 摩擦係数が低く、耐摩耗性に優れています。
- スティックスリップ、キシミ音を防ぎます。
- 射出成形により複雑な形状の製作が可能で、量産性に優れています。
技術情報
使用範囲
| 潤滑条件 | 無潤滑 |
|---|---|
| 使用温度範囲℃ | -40～+80 |
| 許容最高面圧P N/mm2（kgf/cm2） | 9.81（100） |
| 許容最高速度V m/s（m/min） | 0.83（50） |
| 許容最高PV値 N/mm2・m/s（kgf/cm2・m/min） | 0.327（200） |
機械的性質
| 比重 | ASTM D 792 | - | 1.38 |
|---|---|---|---|
| 引張強さ | ASTM D 638 | N/mm2（kgf/cm2） | 42.9（438） |
| 引張破断伸び | ASTM D 638 | % | 23 |
| 曲げ強さ | ASTM D 790 | N/mm2（kgf/cm2） | 71.9（733） |
| 曲げ弾性率 | ASTM D 790 | N/mm2（kgf/cm2） | 2,595（26,459） |
| 硬さ | ASTM D 785 | HRM | 90 |
| アイゾット衝撃強さ（ノッチ付） | ASTM D 256 | J/m（kgfcm/cm） | 31（3.16） |
| 線膨張係数 | ASTM D 696 | ×10-5 ℃-1 | 8～13 |
| 荷重たわみ温度 1.82MPa | ASTM D 648 | 117 | |
| 体積抵抗率 | ASTM D 257 | Ωm（Ω・cm） | 0.308（3.08×10） |
| 表面抵抗率 | ASTM D 257 | 2.21×102 | |
| UL難燃性 | UL94 | File No.E78113 | HB |
※表の数値は代表値であり、規格値ではありません。
製品比較情報
試験データ
〈試験条件〉
軸受寸法:φ10×φ14×L10
相手材:S45C（表面粗さRz0.8μm）
面圧:0.98N/mm2（10kgf/cm2）
速 度:0.17m/s（10m/min）
試験時間:72h
〈試験条件〉
軸受寸法:φ10×φ14×L10
相手材:SUS303
面圧:0.20N/mm2（2kgf/cm2）
速度:0.03m/s（2m/min）
試験時間:100h
詳細情報
基本情報
導電性のあるポリアセタール軸受の無給油ブッシュ。
【特長】
・ポリアセタールに各種潤滑剤、充填剤を添加した導電性のある無給油軸受。
・導電性を付与。
・無給油で使用でき、軽負荷や高速条件下で優れた摩擦特性を発揮。
・摩擦係数が低く、優れた耐摩耗性。
・スティックスリップ、キシミ音を防止。
・外径は両面カット済み。
