オイレス工業

サーメットMブッシュ（54B）

Name: サーメットMブッシュ（54B）
Brand: オイレス工業
SKU: 221000090891
Rating: 4.2 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（4件）

通常単価(税別): 745円～5,085円

税込単価: 820円～5,594円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

#300ブッシュ（30B）

4.4

通常価格(税別)： 710円 (税込価格：781円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

サーメットMフランジブッシュ（54F）

通常価格(税別)： 1,058円 (税込価格：1,164円)

通常出荷日：在庫品1日目

速度特性に優れた小径タイプの焼結軸受。【特長】・二硫化モリブデンを主体とする固...

詳細情報を確認する

種類
ストレートタイプ
使用環境
標準
許容最高PV値範囲 (N/mm2・m/s)
1.1～2.0
許容最高PV値 (N/mm2・m/s)
1.65
許容最高面圧 P (N/mm2)
10
許容最高速度 V (m/s)
0.85
長さ種類
シングル
軸はめあい
h7
ハウジングはめあい
H7
潤滑条件
無潤滑
使用温度範囲 (℃)
-40::200
金属系詳細
銅系焼結

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が51型番あります。

商品情報
型番リスト
詳細情報

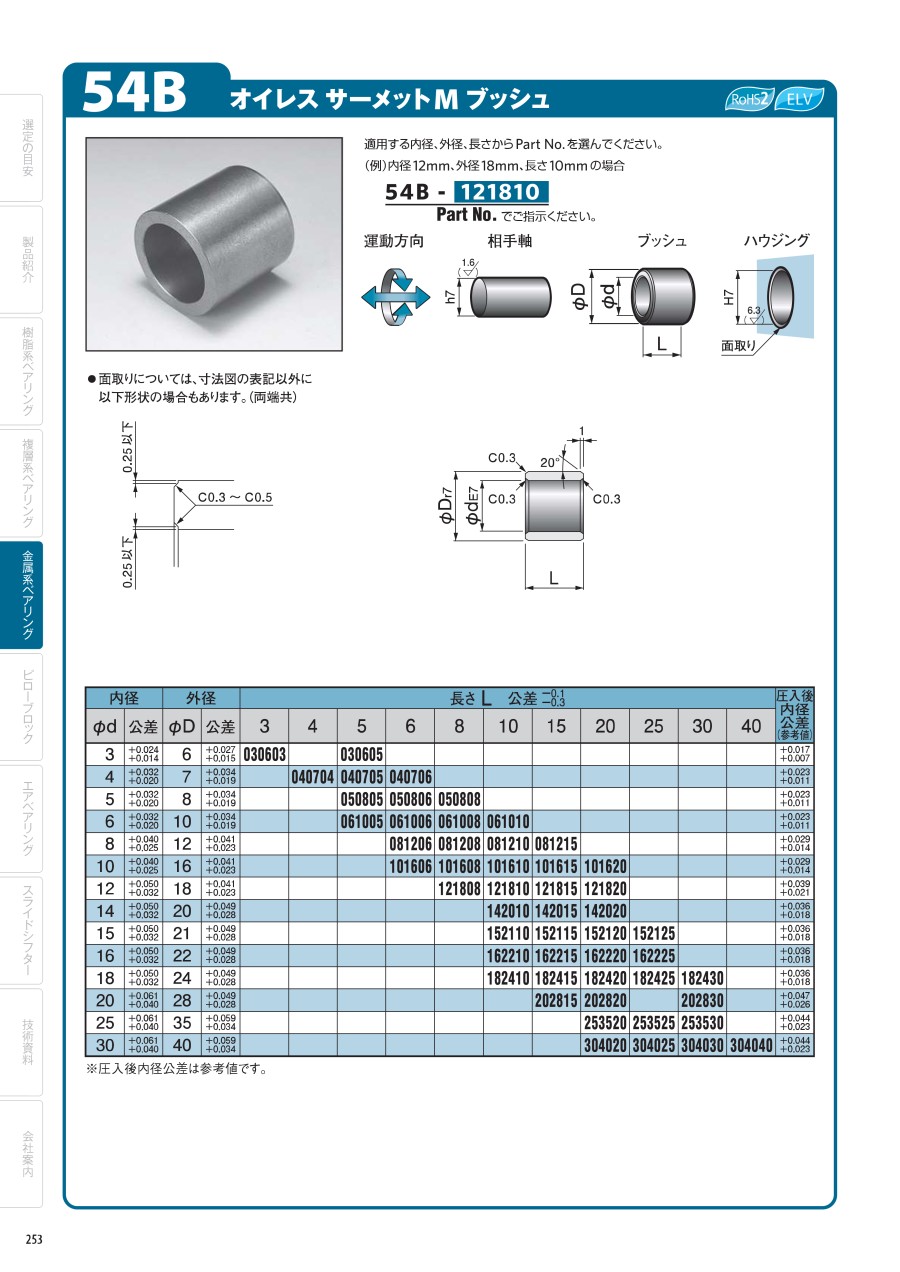

カタログ

商品情報

外形図

（単位：mm）

サーメットMブッシュ（54B）の運動方向／相手軸・ブッシュ・ハウジングの寸法図

（単位：mm）

サーメットMブッシュ（54B）の寸法図1

※面取りについては、寸法図の表記以外に、上記形状の場合もあります。（両端共）

（単位：mm）

サーメットMブッシュ（54B）の寸法図2

製品仕様

使用範囲
潤滑条件	無潤滑	定期潤滑
使用温度範囲℃	-40～+200	-40～+150
許容最高面圧P N/mm²｛kgf/cm²｝	10｛102｝
許容最高速度V m/s｛m/min｝	0.85｛51｝	1.65｛99｝
許容最高PV値 N/mm²・m/s｛kgf/cm²・m/min｝	1.65｛1,010｝	2.45｛1,500｝

規格表

（単位：mm）

内径		外径		長さL 公差（-0.3～-0.1）											圧入後内径公差（参考値）
φd	公差	φD	公差	3	4	5	6	8	10	15	20	25	30	40	圧入後内径公差（参考値）
3	+0.024 +0.014	6	+0.027 +0.015	030603	-	030605	-	-	-	-	-	-	-	-	+0.017 +0.007
4	+0.032 +0.020	7	+0.034 +0.019	-	040704	040705	040706	-	-	-	-	-	-	-	+0.023 +0.011
5	+0.032 +0.020	8	+0.034 +0.019	-	-	050805	050806	050808	-	-	-	-	-	-	+0.023 +0.011
6	+0.032 +0.020	10	+0.034 +0.019	-	-	061005	061006	061008	061010	-	-	-	-	-	+0.023 +0.011
8	+0.040 +0.025	12	+0.041 +0.023	-	-	-	081206	081208	081210	081215	-	-	-	-	+0.029 +0.014
10	+0.040 +0.025	16	+0.041 +0.023	-	-	-	101606	101608	101610	101615	101620	-	-	-	+0.029 +0.014
12	+0.050 +0.032	18	+0.041 +0.023	-	-	-	-	121808	121810	121815	121820	-	-	-	+0.039 +0.021
14	+0.050 +0.032	20	+0.049 +0.028	-	-	-	-	-	142010	142015	142020	-	-	-	+0.036 +0.018
15	+0.050 +0.032	21	+0.049 +0.028	-	-	-	-	-	152110	152115	152120	152125	-	-	+0.036 +0.018
16	+0.050 +0.032	22	+0.049 +0.028	-	-	-	-	-	162210	162215	162220	162225	-	-	+0.036 +0.018
18	+0.050 +0.032	24	+0.049 +0.028	-	-	-	-	-	182410	182415	182420	182425	182430	-	+0.036 +0.018
20	+0.061 +0.040	28	+0.049 +0.028	-	-	-	-	-	-	202815	202820	-	202830	-	+0.047 +0.026
25	+0.061 +0.040	35	+0.059 +0.034	-	-	-	-	-	-	-	253520	253525	253530	-	+0.044 +0.023
30	+0.061 +0.040	40	+0.059 +0.034	-	-	-	-	-	-	-	304020	304025	304030	304040	+0.044 +0.023

※ 圧入後内径公差は参考値です。

技術情報・設計アイデア

オイレスベアリングの設計にあたって

技術資料はこちら

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

(mm)

RoHS?

最小発注数量

3	6	3	-	1個
3	6	5	10	1個
4	7	4	10	1個
4	7	5	-	1個
4	7	6	-	1個
5	8	5	10	1個
5	8	6	10	1個
5	8	8	-	1個
6	10	5	10	1個
6	10	6	10	1個
6	10	8	-	1個
6	10	10	10	1個
8	12	6	10	1個
8	12	8	-	1個
8	12	10	-	1個
8	12	15	-	1個
10	16	6	-	1個
10	16	8	10	1個
10	16	10	10	1個
10	16	15	10	1個
10	16	20	10	1個
12	18	8	10	1個
12	18	10	-	1個
12	18	15	-	1個
12	18	20	-	1個
14	20	10	-	1個
14	20	15	-	1個
14	20	20	-	1個
15	21	10	-	1個
15	21	15	10	1個
15	21	20	10	1個
15	21	25	-	1個
16	22	10	10	1個
16	22	15	-	1個
16	22	20	10	1個
16	22	25	10	1個
18	24	10	-	1個
18	24	15	10	1個
18	24	20	10	1個
18	24	25	-	1個
18	24	30	-	1個
20	28	15	10	1個
20	28	20	-	1個
20	28	30	10	1個
25	35	20	-	1個
25	35	25	-	1個
25	35	30	-	1個
30	40	20	-	1個
30	40	25	-	1個
30	40	30	10	1個
30	40	40	-	1個

通常単価(税別) (税込単価)	通常出荷日

745円 ( 820円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
745円 ( 820円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
745円 ( 820円 )	在庫品1日目当日出荷可能
745円 ( 820円 )	在庫品1日目当日出荷可能
745円 ( 820円 )	在庫品1日目当日出荷可能
1,095円 ( 1,205円 )	在庫品1日目当日出荷可能
994円 ( 1,093円 )	在庫品1日目当日出荷可能
1,095円 ( 1,205円 )	在庫品1日目当日出荷可能
1,269円 ( 1,396円 )	在庫品1日目当日出荷可能
1,269円 ( 1,396円 )	在庫品1日目当日出荷可能
1,397円 ( 1,537円 )	在庫品1日目当日出荷可能
1,397円 ( 1,537円 )	在庫品1日目当日出荷可能
1,269円 ( 1,396円 )	4日目
1,481円 ( 1,629円 )	在庫品1日目当日出荷可能
1,481円 ( 1,629円 )	在庫品1日目当日出荷可能
1,481円 ( 1,629円 )	4日目
1,481円 ( 1,629円 )	在庫品1日目当日出荷可能
1,587円 ( 1,746円 )	在庫品1日目当日出荷可能
1,693円 ( 1,862円 )	在庫品1日目当日出荷可能
2,011円 ( 2,212円 )	在庫品1日目当日出荷可能
2,117円 ( 2,329円 )	4日目
2,041円 ( 2,245円 )	在庫品1日目当日出荷可能
2,171円 ( 2,388円 )	在庫品1日目当日出荷可能
2,213円 ( 2,434円 )	4日目
2,647円 ( 2,912円 )	在庫品1日目当日出荷可能
2,753円 ( 3,028円 )	4日目
2,331円 ( 2,564円 )	在庫品1日目当日出荷可能
2,647円 ( 2,912円 )	4日目
2,753円 ( 3,028円 )	4日目
2,753円 ( 3,028円 )	4日目
2,329円 ( 2,562円 )	4日目
2,612円 ( 2,873円 )	在庫品1日目当日出荷可能
2,913円 ( 3,204円 )	在庫品1日目当日出荷可能
2,753円 ( 3,028円 )	在庫品1日目当日出荷可能
2,859円 ( 3,145円 )	4日目
3,374円 ( 3,711円 )	4日目
3,177円 ( 3,495円 )	在庫品1日目当日出荷可能
3,378円 ( 3,716円 )	4日目
3,601円 ( 3,961円 )	4日目
3,177円 ( 3,495円 )	在庫品1日目当日出荷可能
3,027円 ( 3,330円 )	在庫品1日目当日出荷可能
4,429円 ( 4,872円 )	在庫品1日目当日出荷可能
4,131円 ( 4,544円 )	4日目
4,662円 ( 5,128円 )	4日目
4,560円 ( 5,016円 )	在庫品1日目当日出荷可能
3,930円 ( 4,323円 )	4日目
4,131円 ( 4,544円 )	4日目
4,237円 ( 4,661円 )	4日目
5,085円 ( 5,594円 )	4日目

詳細情報

基本情報

基本情報

速度特性に優れた小径タイプの焼結軸受。
【特長】
・二硫化モリブデンを主体とする固体潤滑剤を、焼結合金の組織中へ均一に分散させた自己潤滑性軸受。
・無給油で使用可能。
・潤滑油を併用すると、さらに優れた性能を発揮。
・往復運転／断続運転／揺動運動のように油膜構成の困難な個所で優れた耐摩耗性を発揮。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

オイレス工業
オイレス #500SP5ブッシュ（SP5B）
薄肉と長寿命を兼ね備えた高荷重用無給油ブッシュです。薄肉でも安心の性能と長寿命の特性を発揮できます。
オイレス工業
#500SP1-SL1 ブッシュ（SPB）
#500SP1シリーズのストレートタイプです。高力黄銅系合金に固体潤滑剤SL101を埋め込んだ高荷重・低速用無給油軸受です。SPWワッシャと組み合せ使用可能です。水・海水・薬液中は使用不可となります。
オイレス工業
ドライメットLF ブッシュ（LFB）
ドライメットLFシリーズのストレートタイプです。高荷重条件下で優れた摩擦特性を発揮する複層系無給油軸受です。使用温度範囲は-200～+280℃となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サーメットMブッシュ（54B）のレビュー

4.2平均満足度：4.24件のレビュー

星5
50%
星4
25%
星3
25%
星2
0%
星1
0%

装置

満足度：4.02023/06/27

装置部品に使用しました。耐久性も良く、長く使えています。

0人が参考にしています。

軸受として

満足度：5.02020/07/07

可動物の軸受として使用。普通に使えました。ありがとうございました。

0人が参考にしています。

軸受

満足度：3.02020/04/11

今まで何個も使っていますが、耐久性があります。価格がもう少し安ければイイかな。

0人が参考にしています。

日立のセルモーターの軸受けに

満足度：5.02019/07/09

壊れた際に交換品として同じ部品を購入しています。無給油で使用しており、性能について問題はありません。2000台ぐらいあり...もっと読む
