サーメットMフランジブッシュ（54F）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 1,058円～5,933円

税込単価: 1,164円～6,526円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

通常出荷日：在庫品1日目

速度特性に優れた小径タイプの焼結軸受のサーメットMフランジブッシュ（54F）...

種類
フランジ
使用環境
標準
許容最高PV値範囲 (N/mm2・m/s)
1.1～2.0
許容最高PV値 (N/mm2・m/s)
1.65
許容最高面圧 P (N/mm2)
10
許容最高速度 V (m/s)
0.85
長さ種類
シングル
軸はめあい
h7
ハウジングはめあい
H7
潤滑条件
無潤滑
使用温度範囲 (℃)
-40::200
金属系詳細
銅系焼結

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

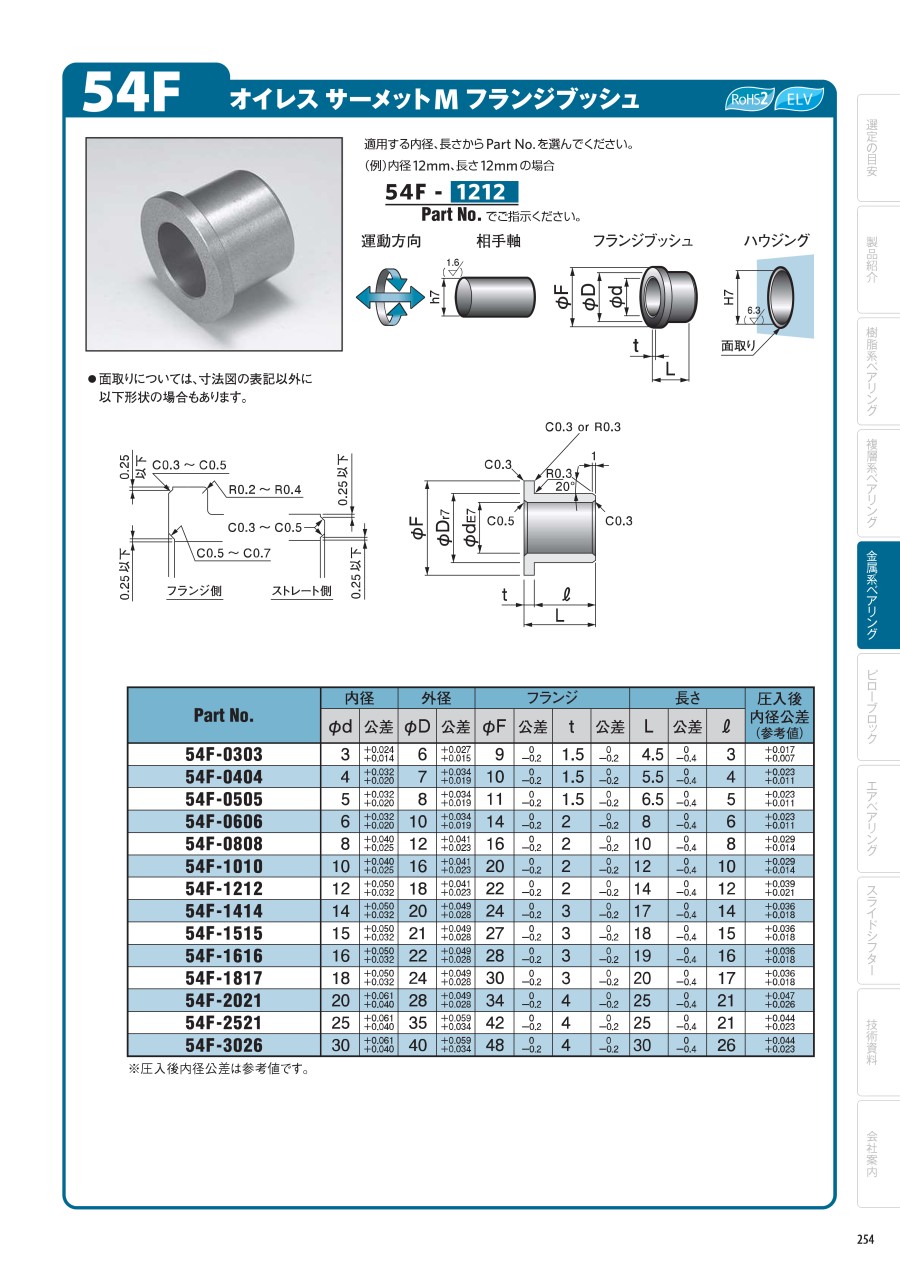

外形図

（単位：mm）

サーメットMフランジブッシュ（54F）の運動方向／相手軸・フランジブッシュ・ハウジングの寸法図

（単位：mm）

サーメットMフランジブッシュ（54F）の寸法図1

（単位：mm）

サーメットMフランジブッシュ（54F）の寸法図2

※面取りについては、寸法図の表記以外に上記形状の場合もあります。

規格表

（単位：mm）

型番	内径		外径		フランジ				長さ			圧入後内径公差（参考値）
型番	φd	公差	φD	公差	φF	公差	t	公差	L	公差	l	圧入後内径公差（参考値）
54F-0303	3	+0.024 +0.014	6	+0.027 +0.015	9	0 -0.2	1.5	0 -0.2	4.5	0 -0.4	3	+0.017 +0.007
54F-0404	4	+0.032 +0.020	7	+0.034 +0.019	10	0 -0.2	1.5	0 -0.2	5.5	0 -0.4	4	+0.023 +0.011
54F-0505	5	+0.032 +0.020	8	+0.034 +0.019	11	0 -0.2	1.5	0 -0.2	6.5	0 -0.4	5	+0.023 +0.011
54F-0606	6	+0.032 +0.020	10	+0.034 +0.019	14	0 -0.2	2	0 -0.2	8	0 -0.4	6	+0.023 +0.011
54F-0808	8	+0.040 +0.025	12	+0.041 +0.023	16	0 -0.2	2	0 -0.2	10	0 -0.4	8	+0.029 +0.014
54F-1010	10	+0.040 +0.025	16	+0.041 +0.023	20	0 -0.2	2	0 -0.2	12	0 -0.4	10	+0.029 +0.014
54F-1212	12	+0.050 +0.032	18	+0.041 +0.023	22	0 -0.2	2	0 -0.2	14	0 -0.4	12	+0.039 +0.021
54F-1414	14	+0.050 +0.032	20	+0.049 +0.028	24	0 -0.2	3	0 -0.2	17	0 -0.4	14	+0.036 +0.018
54F-1515	15	+0.050 +0.032	21	+0.049 +0.028	27	0 -0.2	3	0 -0.2	18	0 -0.4	15	+0.036 +0.018
54F-1616	16	+0.050 +0.032	22	+0.049 +0.028	28	0 -0.2	3	0 -0.2	19	0 -0.4	16	+0.036 +0.018
54F-1817	18	+0.050 +0.032	24	+0.049 +0.028	30	0 -0.2	3	0 -0.2	20	0 -0.4	17	+0.036 +0.018
54F-2021	20	+0.061 +0.040	28	+0.049 +0.028	34	0 -0.2	4	0 -0.2	25	0 -0.4	21	+0.047 +0.026
54F-2521	25	+0.061 +0.040	35	+0.059 +0.034	42	0 -0.2	4	0 -0.2	25	0 -0.4	21	+0.044 +0.023
54F-3026	30	+0.061 +0.040	40	+0.059 +0.034	48	0 -0.2	4	0 -0.2	30	0 -0.4	26	+0.044 +0.023

※ 圧入後内径公差は参考値です。

技術情報・設計アイデア

オイレスベアリングの設計にあたって

技術資料はこちら

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

(mm)

フランジ外径

(mm)

RoHS?

最小発注数量

3	6	4.5	9	-	1個
4	7	5.5	10	10	1個
5	8	6.5	11	10	1個
6	10	8	14	10	1個
8	12	10	16	-	1個
10	16	12	20	10	1個
12	18	14	22	-	1個
14	20	17	24	10	1個
15	21	18	27	-	1個
16	22	19	28	-	1個
18	24	20	30	10	1個
20	28	25	34	-	1個
25	35	25	42	10	1個
30	40	30	48	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,058円 ( 1,164円 )	4日目
1,058円 ( 1,164円 )	在庫品1日目当日出荷可能
1,397円 ( 1,537円 )	在庫品1日目当日出荷可能
1,799円 ( 1,979円 )	在庫品1日目当日出荷可能
2,011円 ( 2,212円 )	4日目
1,988円 ( 2,187円 )	4日目
2,541円 ( 2,795円 )	在庫品1日目当日出荷可能
3,177円 ( 3,495円 )	4日目
3,698円 ( 4,068円 )	在庫品1日目当日出荷可能
3,919円 ( 4,311円 )	在庫品1日目当日出荷可能
4,131円 ( 4,544円 )	4日目
4,449円 ( 4,894円 )	在庫品1日目当日出荷可能
4,767円 ( 5,244円 )	4日目
5,933円 ( 6,526円 )	4日目

詳細情報

基本情報

基本情報

速度特性に優れた小径タイプの焼結軸受のサーメットMフランジブッシュ（54F）。
【特長】
・二硫化モリブデンを主体とする固体潤滑剤を、焼結合金の組織中へ均一に分散させた自己潤滑性軸受。
・無給油で使用可能、潤滑油を併用すると、さらに優れた性能を発揮。
・往復運転／断続運転／揺動運動のように油膜構成の困難な個所で優れた耐摩耗性を発揮。

カタログ

カタログ (見開き版)

商品担当おすすめ

オイレス工業
オイレス #500SP5ブッシュ（SP5B）
薄肉と長寿命を兼ね備えた高荷重用無給油ブッシュです。薄肉でも安心の性能と長寿命の特性を発揮できます。
オイレス工業
サーメットMブッシュ（54B）
サーメットMシリーズのストレートタイプです。速度特性に優れた小径タイプの焼結軸受です。潤滑油併用でさらに優れた性能を発揮します。
オイレス工業
#300F フランジブッシュ（30F）
銅合金と比べて給油回数を大幅に減らすことが可能な成長鋳鉄含油軸受です。油膜の保持性が良く、耐摩耗性と耐焼付性に優れています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
