オイレス工業

グライトロンF ブッシュ（77B）

Name: グライトロンF ブッシュ（77B）
Brand: オイレス工業
SKU: 221000090835
Rating: 4.6 (6 reviews)

カタログ |

通常単価(税別): 154円～11,567円特別価格

税込単価: 169円～12,724円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～7日目一部当日出荷可能

耐摩耗充填剤／固体潤滑剤を添加した無給油軸受のグライトロンF ブッシュ（77B）。【特長】・完全無給油...

詳細を確認

4.64.6

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

よく一緒に見られています

オイレス工業

#80 ブッシュ（80B）

通常価格(税別)： 80円 (税込価格：88円)

通常出荷日：在庫品1日目

よく一緒に見られています

オイレス工業

グライトロンSE ブッシュ（GEB）

通常価格(税別)： 207円 (税込価格：228円)

通常出荷日：在庫品1日目

未確定：候補が46型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

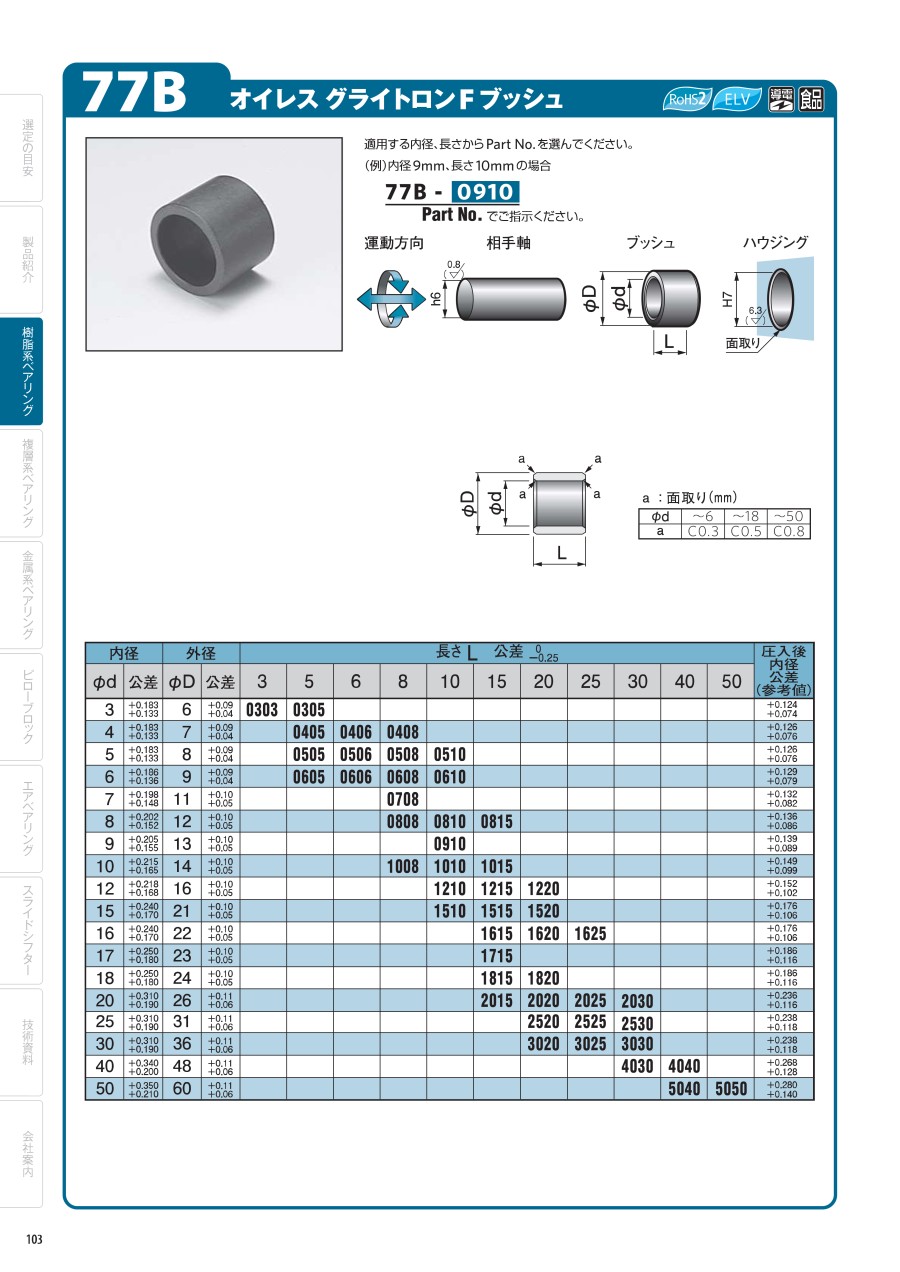

カタログ

商品情報

外形図

（単位：mm）

グライトロンF ブッシュ（77B）の運動方向／相手軸・ブッシュ・ハウジングの寸法図

グライトロンF ブッシュ（77B）の寸法図

a：面取り

（単位：mm）

φd	～6	～18	～50
a	C0.3	C0.5	C0.8

規格表

（単位：mm）

内径		外径		長さL 公差（-0.25～0）											圧入後内径公差（参考値）
φd	公差	φD	公差	3	5	6	8	10	15	20	25	30	40	50	圧入後内径公差（参考値）
3	+0.183 +0.133	6	+0.09 +0.04	0303	0305	-	-	-	-	-	-	-	-	-	+0.124 +0.074
4	+0.183 +0.133	7	+0.09 +0.04	-	0405	0406	0408	-	-	-	-	-	-	-	+0.126 +0.076
5	+0.183 +0.133	8	+0.09 +0.04	-	0505	0506	0508	0510	-	-	-	-	-	-	+0.126 +0.076
6	+0.186 +0.136	9	+0.09 +0.04	-	0605	0606	0608	0610	-	-	-	-	-	-	+0.129 +0.079
7	+0.198 +0.148	11	+0.10 +0.05	-	-	-	0708	-	-	-	-	-	-	-	+0.132 +0.082
8	+0.202 +0.152	12	+0.10 +0.05	-	-	-	0808	0810	0815	-	-	-	-	-	+0.136 +0.086
9	+0.205 +0.155	13	+0.10 +0.05	-	-	-	-	0910	-	-	-	-	-	-	+0.139 +0.089
10	+0.215 +0.165	14	+0.10 +0.05	-	-	-	1008	1010	1015	-	-	-	-	-	+0.149 +0.099
12	+0.218 +0.168	16	+0.10 +0.05	-	-	-	-	1210	1215	1220	-	-	-	-	+0.152 +0.102
15	+0.240 +0.170	21	+0.10 +0.05	-	-	-	-	1510	1515	1520	-	-	-	-	+0.176 +0.106
16	+0.240 +0.170	22	+0.10 +0.05	-	-	-	-	-	1615	1620	1625	-	-	-	+0.176 +0.106
17	+0.250 +0.180	23	+0.10 +0.05	-	-	-	-	-	1715	-	-	-	-	-	+0.186 +0.116
18	+0.250 +0.180	24	+0.10 +0.05	-	-	-	-	-	1815	1820	-	-	-	-	+0.186 +0.116
20	+0.310 +0.190	26	+0.11 +0.06	-	-	-	-	-	2015	2020	2025	2030	-	-	+0.236 +0.116
25	+0.310 +0.190	31	+0.11 +0.06	-	-	-	-	-	-	2520	2525	2530	-	-	+0.238 +0.118
30	+0.310 +0.190	36	+0.11 +0.06	-	-	-	-	-	-	3020	3025	3030	-	-	+0.238 +0.118
40	+0.340 +0.200	48	+0.11 +0.06	-	-	-	-	-	-	-	-	4030	4040	-	+0.268 +0.128
50	+0.350 +0.210	60	+0.11 +0.06	-	-	-	-	-	-	-	-	-	5040	5050	+0.280 +0.140

※ 寸法公差は+25℃での測定値です。

技術情報・設計アイデア

オイレスベアリングの設計にあたって

技術資料はこちら

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

(mm)

トラスココード

RoHS?

最小発注数量

3	6	3	-	10	4個
3	6	5	245-3959	10	4個
4	7	5	-	10	4個
4	7	6	245-3967	10	4個
4	7	8	-	10	4個
5	8	5	-	10	4個
5	8	6	245-3975	10	4個
5	8	8	245-3983	10	4個
5	8	10	-	10	4個
6	9	5	-	10	4個
6	9	6	-	10	1個
6	9	8	245-3991	10	4個
6	9	10	245-4009	10	4個
7	11	8	245-4017	10	4個
8	12	8	245-4025	10	4個
8	12	10	245-4033	10	1個
8	12	15	-	10	4個
9	13	10	245-4041	-	1個
10	14	8	-	10	4個
10	14	10	245-4050	10	1個
10	14	15	245-4068	10	4個
12	16	10	245-4076	10	4個
12	16	15	245-4084	10	4個
12	16	20	-	10	4個
15	21	10	-	10	4個
15	21	15	245-5234	10	4個
15	21	20	245-5242	10	4個
16	22	15	245-5251	10	4個
16	22	20	245-5269	10	4個
16	22	25	-	10	4個
17	23	15	245-5277	10	4個
18	24	15	245-5285	10	4個
20	26	15	-	10	4個
20	26	20	245-5307	10	4個
20	26	25	245-5315	10	4個
20	26	30	-	10	4個
25	31	20	245-5323	10	4個
25	31	25	245-5331	10	4個
25	31	30	-	10	4個
30	36	20	-	10	4個
30	36	25	245-5340	10	4個
30	36	30	245-5358	10	1個
40	48	30	-	10	1個
40	48	40	-	10	1個
50	60	40	-	10	1個
50	60	50	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

166円 ( 183円 )	在庫品1日目当日出荷可能
204円 ( 224円 )	在庫品1日目当日出荷可能
168円 ( 185円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
221円 ( 243円 )	在庫品1日目当日出荷可能
154円 ( 169円 )	在庫品1日目当日出荷可能
168円 ( 185円 )	在庫品1日目当日出荷可能
187円 ( 206円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
168円 ( 185円 )	在庫品1日目当日出荷可能
223円 ( 245円 )	在庫品1日目当日出荷可能
201円 ( 221円 )	在庫品1日目当日出荷可能
258円 ( 284円 )	在庫品1日目当日出荷可能
277円 ( 305円 )	在庫品1日目当日出荷可能
274円 ( 301円 )	在庫品1日目当日出荷可能
476円 ( 524円 )	在庫品1日目当日出荷可能
461円 ( 507円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
321円 ( 353円 )	在庫品1日目当日出荷可能
1,337円 ( 1,471円 )	在庫品1日目当日出荷可能
444円 ( 488円 )	在庫品1日目当日出荷可能
388円252円 ( 277円 )	在庫品1日目当日出荷可能
552円 ( 607円 )	在庫品1日目当日出荷可能
559円 ( 615円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
771円 ( 848円 )	在庫品1日目当日出荷可能
926円 ( 1,019円 )	在庫品1日目当日出荷可能
813円 ( 894円 )	在庫品1日目当日出荷可能
1,019円 ( 1,121円 )	在庫品1日目当日出荷可能
911円 ( 1,002円 )	在庫品1日目当日出荷可能
813円 ( 894円 )	在庫品1日目当日出荷可能
902円 ( 992円 )	在庫品1日目当日出荷可能
891円 ( 980円 )	在庫品1日目当日出荷可能
1,244円 ( 1,368円 )	在庫品1日目当日出荷可能
1,465円 ( 1,612円 )	在庫品1日目当日出荷可能
1,314円 ( 1,445円 )	7日目
1,635円 ( 1,799円 )	在庫品1日目当日出荷可能
1,789円 ( 1,968円 )	在庫品1日目当日出荷可能
1,556円 ( 1,712円 )	在庫品1日目当日出荷可能
1,725円1,293円 ( 1,422円 )	在庫品1日目当日出荷可能
2,186円 ( 2,405円 )	在庫品1日目当日出荷可能
11,278円 ( 12,406円 )	在庫品1日目当日出荷可能
5,192円4,413円 ( 4,854円 )	在庫品1日目当日出荷可能
10,437円 ( 11,481円 )	在庫品1日目当日出荷可能
10,412円 ( 11,453円 )	在庫品1日目当日出荷可能
11,567円6,940円 ( 7,634円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

耐摩耗充填剤／固体潤滑剤を添加した無給油軸受のグライトロンF ブッシュ（77B）。
【特長】
・完全無給油で使用でき、起動時の静摩擦係数が低く、運転時のスティックスリップを防止。
・高速条件下でも、耐摩耗性に優れ、低い摩擦係数を維持。
・低温から高温まで、幅広い温度範囲で使用可能。
・耐薬品性に優れ、食品衛生法に適合。
・軟質金属（アルミ等）を相手軸として使用可能。
・切削加工性に優れる。
・導電性を付与。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

オイレス工業
オイレス #500SP5ブッシュ（SP5B）
薄肉と長寿命を兼ね備えた高荷重用無給油ブッシュです。薄肉でも安心の性能と長寿命の特性を発揮できます。
オイレス工業
グライトロンF フランジブッシュ（77F）
グライトロンFシリーズのフランジタイプです。耐薬品性に優れ、幅広い温度範囲に対応する樹脂系無給油軸受です。
オイレス工業
ドライメットLF ブッシュ（LFB）
ドライメットLFシリーズのストレートタイプです。高荷重条件下で優れた摩擦特性を発揮する複層系無給油軸受です。使用温度範囲は-200～+280℃となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

グライトロンF ブッシュ（77B）のレビュー

4.6平均満足度：4.66件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

機械用

満足度：5.02023/03/23

機会設備に追加工し取り付けています。ベアリングの代わりに使用しており、機械自体の調子良く作動しています。本部品は、類似品...もっと読む

0人が参考にしています。

スペーサー

満足度：4.02021/11/26

本当は回転を滑らかにするためのドライベアリングだが、軸長さより回転体の幅が小さすぎると軸上を回転体が左右に振れて、軸支え...もっと読む

0人が参考にしています。

リンクブッシュのリプレイス

満足度：5.02020/06/02

リンクの固定ボルトが基準値より0.2mm摩耗していたため、穴径が1mm小さい本品を購入し、0.8mm分ドリルで拡張して使...もっと読む

0人が参考にしています。

機械の一部品として

満足度：5.02020/02/27

お客様より型番のご指定がありました。サイトで検索をしてすぐに見つかりましたので、この商品を購入しました。お客様よりご依頼...もっと読む

0人が参考にしています。

生産設備品付帯部品として使用

満足度：5.02020/02/14

生産設備駆動部機構部品の経年劣化時リプレースや当社製品（発条機構による一部駆動の吹きガラス工芸品）の構成部品として多岐に...もっと読む

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品グライトロンF ブッシュ（77B）	グライトロンF フランジブッシュ（77F）	グライトロンSE ブッシュ（GSB）	グライトロンSE ブッシュ（GEB）	グライトロンSE フランジブッシュ（GEF）	グライトロンSE フランジブッシュ（GSF）
メーカー	オイレス工業	オイレス工業	オイレス工業	オイレス工業	オイレス工業	オイレス工業
通常価格	154円-	277円 -	90円 -	207円 -	168円 -	92円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目
種類	ストレートタイプ	フランジ	ストレートタイプ	ストレートタイプ	フランジ	フランジ
樹脂系	充填材入りPTFE(四フッ化エチレン)	充填材入りPTFE(四フッ化エチレン)	充填材入りホ゜リフェニレンサルファイト゛	充填材入りホ゜リフェニレンサルファイト゛	充填材入りホ゜リフェニレンサルファイト゛	充填材入りホ゜リフェニレンサルファイト゛
使用環境	標準 / 耐熱 / 水中 / 海水中 / 薬液中	標準 / 耐熱 / 水中 / 海水中 / 薬液中	標準 / 水中 / 海水中 / 薬液中	標準 / 水中 / 海水中 / 薬液中	標準 / 水中 / 海水中 / 薬液中	標準 / 水中 / 海水中 / 薬液中
許容最高PV値範囲(N/mm2・m/s)	0.3～1.0	0.3～1.0	0.3～1.0	0.3～1.0	0.3～1.0	0.3～1.0
許容最高PV値(N/mm2・m/s)	1	1	0.65	0.65	0.65	0.65
