オイレス工業

グライトロンF フランジブッシュ（77F）

Name: グライトロンF フランジブッシュ（77F）
Brand: オイレス工業
SKU: 221000090824
Rating: 4.7 (8 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（8件）

通常単価(税別): 277円～12,740円

税込単価: 305円～14,014円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

#80 フランジブッシュ（80F）

4.9

通常価格(税別)： 59円 (税込価格：65円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

グライトロンF ブッシュ（77B）

4.7

通常価格(税別)： 154円 (税込価格：169円)

通常出荷日：在庫品1日目

充填剤入り四ふっ化エチレン樹脂軸受。【特長】・ベース材料は四ふっ化エチレン樹脂...

詳細情報を確認する

種類
フランジ
樹脂系
充填材入りPTFE(四フッ化エチレン)
使用環境
標準 / 耐熱 / 水中 / 海水中 / 薬液中
許容最高PV値範囲 (N/mm2・m/s)
0.3～1.0
許容最高PV値 (N/mm2・m/s)
1
許容最高面圧 P (N/mm2)
7
許容最高速度 V (m/s)
1.65
長さ種類
シングル
軸はめあい
h6
ハウジングはめあい
H7
潤滑条件
無潤滑
使用温度範囲 (℃)
-200::200

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が43型番あります。

商品情報
型番リスト
詳細情報
カタログ

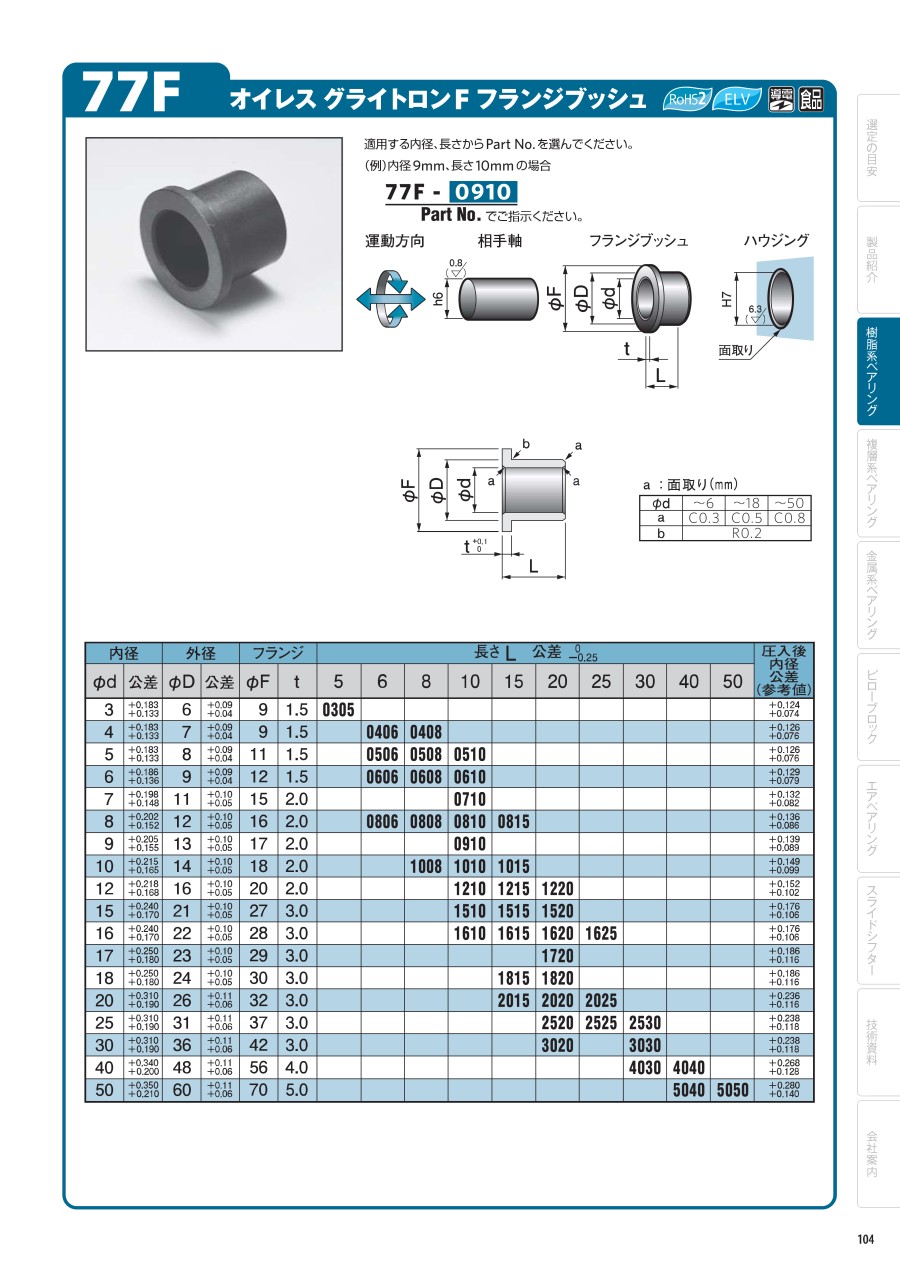

商品情報

外形図

（単位：mm）

グライトロンF フランジブッシュ（77F）の運動方向／相手軸・フランジブッシュ・ハウジングの寸法図

（単位：mm）

グライトロンF フランジブッシュ（77F）の寸法図

a：面取り

（単位：mm）

φd	～6	～18	～50
a	C0.3	C0.5	C0.8
b	R0.2

製品仕様

グライトロンF の製品イメージ

※画像はイメージです。本製品はグライトロンF フランジブッシュ（77F）となります。

使用範囲
潤滑条件	無潤滑
使用温度範囲℃	-200～+200
許容最高面圧P N/mm²｛kgf/cm²｝	7.0｛71｝
許容最高速度V m/s｛m/min｝	1.65｛99｝
許容最高 PV値 N/mm²・m/s｛kgf/cm²・m/min｝	1.00｛612｝

規格表

（単位：mm）

内径		外径		フランジ		長さL 公差（-0.25～0）										圧入後内径公差（参考値）
φd	公差	φD	公差	φF	t	5	6	8	10	15	20	25	30	40	50	圧入後内径公差（参考値）
3	+0.183 +0.133	6	+0.09 +0.04	9	1.5	0305	-	-	-	-	-	-	-	-	-	+0.124 +0.074
4	+0.183 +0.133	7	+0.09 +0.04	9	1.5	-	0406	0408	-	-	-	-	-	-	-	+0.126 +0.076
5	+0.183 +0.133	8	+0.09 +0.04	11	1.5	-	0506	0508	0510	-	-	-	-	-	-	+0.126 +0.076
6	+0.186 +0.136	9	+0.09 +0.04	12	1.5	-	0606	0608	0610	-	-	-	-	-	-	+0.129 +0.079
7	+0.198 +0.148	11	+0.10 +0.05	15	2.0	-	-	-	0710	-	-	-	-	-	-	+0.132 +0.082
8	+0.202 +0.152	12	+0.10 +0.05	16	2.0	-	0806	0808	0810	0815	-	-	-	-	-	+0.136 +0.086
9	+0.205 +0.155	13	+0.10 +0.05	17	2.0	-	-	-	0910	-	-	-	-	-	-	+0.139 +0.089
10	+0.215 +0.165	14	+0.10 +0.05	18	2.0	-	-	1008	1010	1015	-	-	-	-	-	+0.149 +0.099
12	+0.218 +0.168	16	+0.10 +0.05	20	2.0	-	-	-	1210	1215	1220	-	-	-	-	+0.152 +0.102
15	+0.240 +0.170	21	+0.10 +0.05	27	3.0	-	-	-	1510	1515	1520	-	-	-	-	+0.176 +0.106
16	+0.240 +0.170	22	+0.10 +0.05	28	3.0	-	-	-	1610	1615	1620	1625	-	-	-	+0.176 +0.106
17	+0.250 +0.180	23	+0.10 +0.05	29	3.0	-	-	-	-	-	1720	-	-	-	-	+0.186 +0.116
18	+0.250 +0.180	24	+0.10 +0.05	30	3.0	-	-	-	-	1815	1820	-	-	-	-	+0.186 +0.116
20	+0.310 +0.190	26	+0.11 +0.06	32	3.0	-	-	-	-	2015	2020	2025	-	-	-	+0.236 +0.116
25	+0.310 +0.190	31	+0.11 +0.06	37	3.0	-	-	-	-	-	2520	2525	2530	-	-	+0.238 +0.118
30	+0.310 +0.190	36	+0.11 +0.06	42	3.0	-	-	-	-	-	3020	-	3030	-	-	+0.238 +0.118
40	+0.340 +0.200	48	+0.11 +0.06	56	4.0	-	-	-	-	-	-	-	4030	4040	-	+0.268 +0.128
50	+0.350 +0.210	60	+0.11 +0.06	70	5.0	-	-	-	-	-	-	-	-	5040	5050	+0.280 +0.140

※ 寸法公差は+25℃での測定値です。

商品特長詳細

優れた切削加工性。
導電性を付与。

技術情報・設計アイデア

オイレスベアリングの設計にあたって

技術資料はこちら

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

(mm)

フランジ外径

(mm)

トラスココード

RoHS?

最小発注数量

3	6	5	9	245-4742	10	4個
4	7	6	9	245-4751	10	4個
4	7	8	9	-	10	4個
5	8	6	11	245-4769	10	4個
5	8	8	11	245-4777	10	4個
5	8	10	11	-	10	4個
6	9	6	12	245-4785	10	4個
6	9	8	12	245-4793	10	4個
6	9	10	12	-	10	4個
7	11	10	15	245-4807	10	4個
8	12	6	16	245-4815	10	4個
8	12	8	16	-	10	4個
8	12	10	16	245-4823	10	4個
8	12	15	16	-	10	4個
9	13	10	17	245-4831	10	4個
10	14	8	18	-	10	4個
10	14	10	18	245-4840	10	4個
10	14	15	18	245-4858	10	4個
12	16	10	20	245-4866	10	4個
12	16	15	20	245-4874	10	4個
12	16	20	20	-	10	4個
15	21	10	27	-	10	4個
15	21	15	27	245-4882	10	4個
15	21	20	27	245-4891	10	4個
16	22	10	28	-	10	4個
16	22	15	28	245-4904	-	1個
16	22	20	28	245-4912	10	1個
16	22	25	28	-	-	4個
17	23	20	29	245-4921	10	1個
18	24	15	30	245-4939	-	4個
18	24	20	30	245-4947	10	4個
20	26	15	32	-	10	4個
20	26	20	32	245-4955	10	4個
20	26	25	32	245-4963	10	4個
25	31	20	37	245-4971	-	4個
25	31	25	37	-	-	4個
25	31	30	37	245-4980	10	4個
30	36	20	42	-	10	4個
30	36	30	42	245-4998	10	4個
40	48	30	56	-	10	1個
40	48	40	56	-	10	1個
50	60	40	70	-	10	1個
50	60	50	70	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

299円 ( 329円 )	在庫品1日目当日出荷可能
299円 ( 329円 )	在庫品1日目当日出荷可能
448円 ( 493円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
293円 ( 322円 )	在庫品1日目当日出荷可能
534円 ( 587円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
277円 ( 305円 )	在庫品1日目当日出荷可能
396円 ( 436円 )	在庫品1日目当日出荷可能
412円 ( 453円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
408円 ( 449円 )	在庫品1日目当日出荷可能
436円 ( 480円 )	在庫品1日目当日出荷可能
505円 ( 556円 )	在庫品1日目当日出荷可能
535円 ( 589円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	在庫品1日目当日出荷可能
673円 ( 740円 )	在庫品1日目当日出荷可能
637円 ( 701円 )	在庫品1日目当日出荷可能
762円 ( 838円 )	在庫品1日目当日出荷可能
804円 ( 884円 )	在庫品1日目当日出荷可能
782円 ( 860円 )	在庫品1日目当日出荷可能
1,084円 ( 1,192円 )	在庫品1日目当日出荷可能
1,253円 ( 1,378円 )	在庫品1日目当日出荷可能
1,346円 ( 1,481円 )	在庫品1日目当日出荷可能
1,078円 ( 1,186円 )	在庫品1日目当日出荷可能
1,403円 ( 1,543円 )	在庫品1日目当日出荷可能
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
1,363円 ( 1,499円 )	在庫品1日目当日出荷可能
1,886円 ( 2,075円 )	在庫品1日目当日出荷可能
1,572円 ( 1,729円 )	在庫品1日目当日出荷可能
1,777円 ( 1,955円 )	在庫品1日目当日出荷可能
1,453円 ( 1,598円 )	在庫品1日目当日出荷可能
1,748円 ( 1,923円 )	在庫品1日目当日出荷可能
1,796円 ( 1,976円 )	在庫品1日目当日出荷可能
2,076円 ( 2,284円 )	在庫品1日目当日出荷可能
2,365円 ( 2,602円 )	4日目
3,143円 ( 3,457円 )	在庫品1日目当日出荷可能
2,682円 ( 2,950円 )	在庫品1日目当日出荷可能
3,143円 ( 3,457円 )	在庫品1日目当日出荷可能
11,753円 ( 12,928円 )	在庫品1日目当日出荷可能
12,252円 ( 13,477円 )	在庫品1日目当日出荷可能
12,740円 ( 14,014円 )	在庫品1日目当日出荷可能
12,055円 ( 13,261円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

充填剤入り四ふっ化エチレン樹脂軸受。
【特長】
・ベース材料は四ふっ化エチレン樹脂
・耐摩耗充填剤／固体潤滑剤を添加した無給油軸受
・起動時の静摩擦係数が低く、運転時のスティックスリップを起こしません
・高速条件下でも、耐摩耗性に優れ、低い摩擦係数を維持します
・低温から高温まで、幅広い温度範囲で使用できます
・耐薬品性に優れ、食品衛生法に適合しています
・軟質金属（アルミ等）を相手軸として使用できます
・旋削加工性に優れています

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

オイレス工業
オイレス #500SP5ブッシュ（SP5B）
薄肉と長寿命を兼ね備えた高荷重用無給油ブッシュです。SPBシリーズより肉厚が33～50％減少しています。
オイレス工業
#80 フランジブッシュ（80F）
#80シリーズのフランジタイプです。量産性に優れ幅広い用途で使える、樹脂系無給油軸受です。
オイレス工業
グライトロンF ブッシュ（77B）
グライトロンFシリーズのストレートタイプです。耐薬品性に優れ、幅広い温度範囲に対応する樹脂系無給油軸受です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

グライトロンF フランジブッシュ（77F）のレビュー

4.7平均満足度：4.78件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

手動治具台の回転軸受

満足度：5.02016/03/04

手動治具台の回転軸受に使用。非常に安価だが、手動治具の軸受けならこれで十分。

1人が参考にしています。

ステンレス製ベアリングの置き換えに使用

満足度：5.02022/12/02

洗浄槽内に設置してあるステンレス製ベアリングの鋼球の錆対策の為、グライトロンブッシュに置き換えました。ハウジングは一から...もっと読む

0人が参考にしています。

設備の軸受

満足度：4.02022/07/26

水中や薬品の雰囲気中でも使用出来、温度の高い部分でも使えるので便利です。回転もスライドも出来るので使い勝手が良いです。

0人が参考にしています。

水中での回転部

満足度：4.02020/10/28

水中での回転部に使用しました。耐水ベアリング等は高価でそこまでの性能は必要なく本品で十分対応できました。

0人が参考にしています。

軸受け

満足度：5.02020/08/04

装置に使用していたブッシュが手に入りづらく、代替えのものを探していたところ、ミスミで当日出荷できたので、すぐに交換するこ...もっと読む

0人が参考にしています。
