#80 フランジブッシュ（80F）
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 59円～875円特別価格
- 税込単価
- 65円～963円特別価格
優れた耐荷重性と耐摩耗性の#80フランジブッシュ（80F）。【特長】・ポリアセ...
詳細情報を確認する
未確定：候補が123型番あります。
商品情報
外形図
（単位：mm）
#80 フランジブッシュ（80F）の運動方向／相手軸・フランジブッシュ・ハウジングの寸法図
#80 フランジブッシュ（80F）の寸法図（一部製品にc面取り）
ab：外径面取り
（単位：mm）
| φd | 2 | ～35 | ～50 |
|---|---|---|---|
| a | 0.3 | 0.3 | 0.5 |
| b | 注 | 1 | 2 |
c：内径面取り
（単位：mm）
| φd | ～10 | ～35 | ～40 | ～50 |
|---|---|---|---|---|
| c | C0.3 | R0.4 | R0.6 | R0.8 |
- ※ #80フランジブッシュは、射出成形品です。
- ※ 内径公差は、φD±0.002のリングゲージに圧入後の数値です。
- ※ 0℃以下で使用すると熱収縮によりブッシュが抜けますので、抜け止めが必要です。

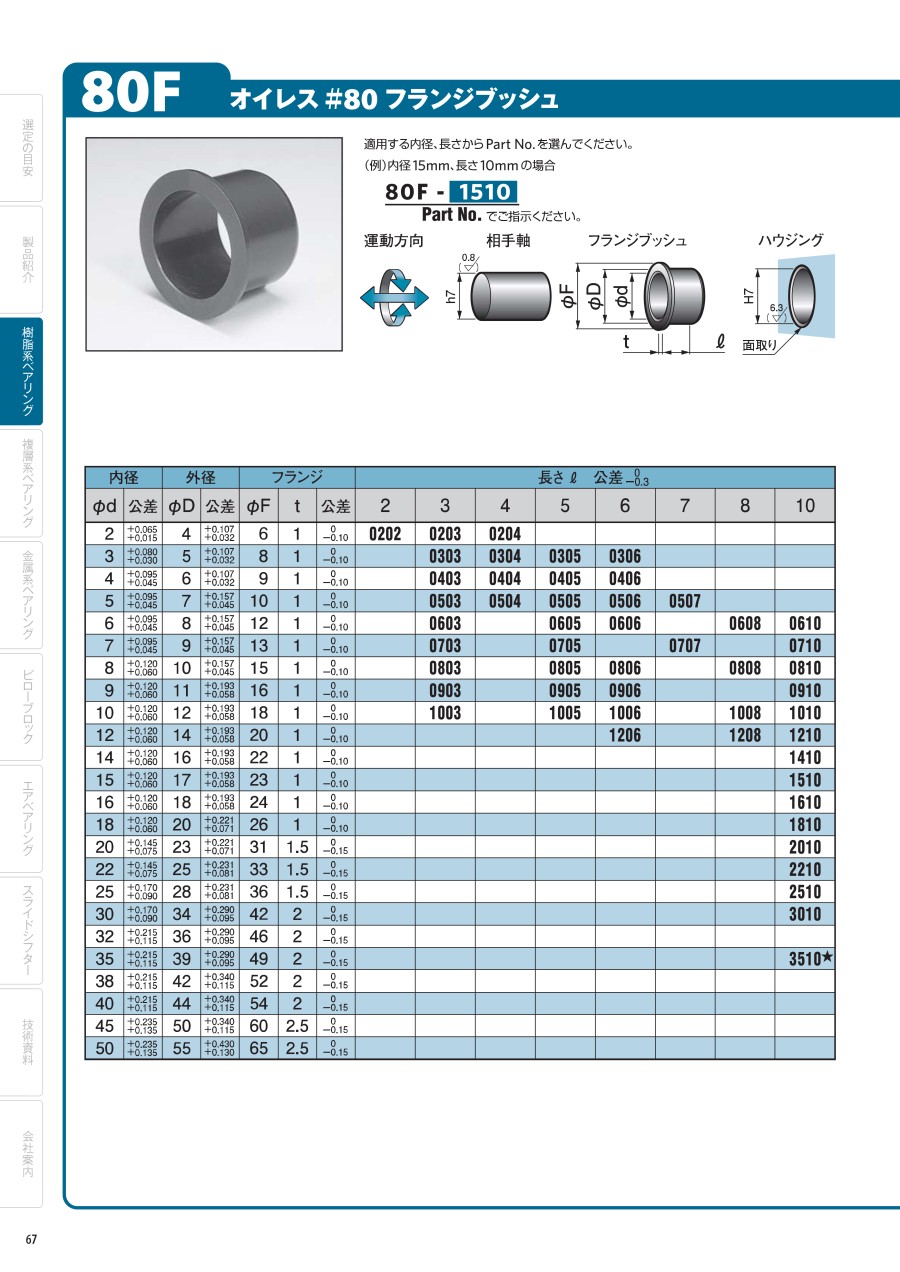

規格表
（単位：mm）
| 内径 | 外径 | フランジ | 長さl 公差（-0.3～0） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φd | 公差 | φD | 公差 | φF | t | 公差 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 |
| 2 | +0.065 +0.015 | 4 | +0.107 +0.032 | 6 | 1 | 0 -0.10 | 0202 | 0203 | 0204 | - | - | - | - | - |
| 3 | +0.080 +0.030 | 5 | +0.107 +0.032 | 8 | 1 | 0 -0.10 | - | 0303 | 0304 | 0305 | 0306 | - | - | - |
| 4 | +0.095 +0.045 | 6 | +0.107 +0.032 | 9 | 1 | 0 -0.10 | - | 0403 | 0404 | 0405 | 0406 | - | - | - |
| 5 | +0.095 +0.045 | 7 | +0.157 +0.045 | 10 | 1 | 0 -0.10 | - | 0503 | 0504 | 0505 | 0506 | 0507 | - | - |
| 6 | +0.095 +0.045 | 8 | +0.157 +0.045 | 12 | 1 | 0 -0.10 | - | 0603 | - | 0605 | 0606 | - | 0608 | 0610 |
| 7 | +0.095 +0.045 | 9 | +0.157 +0.045 | 13 | 1 | 0 -0.10 | - | 0703 | - | 0705 | - | 0707 | - | 0710 |
| 8 | +0.120 +0.060 | 10 | +0.157 +0.045 | 15 | 1 | 0 -0.10 | - | 0803 | - | 0805 | 0806 | - | 0808 | 0810 |
| 9 | +0.120 +0.060 | 11 | +0.193 +0.058 | 16 | 1 | 0 -0.10 | - | 0903 | - | 0905 | 0906 | - | - | 0910 |
| 10 | +0.120 +0.060 | 12 | +0.193 +0.058 | 18 | 1 | 0 -0.10 | - | 1003 | - | 1005 | 1006 | - | 1008 | 1010 |
| 12 | +0.120 +0.060 | 14 | +0.193 +0.058 | 20 | 1 | 0 -0.10 | - | - | - | - | 1206 | - | 1208 | 1210 |
| 14 | +0.120 +0.060 | 16 | +0.193 +0.058 | 22 | 1 | 0 -0.10 | - | - | - | - | - | - | - | 1410 |
| 15 | +0.120 +0.060 | 17 | +0.193 +0.058 | 23 | 1 | 0 -0.10 | - | - | - | - | - | - | - | 1510 |
| 16 | +0.120 +0.060 | 18 | +0.193 +0.058 | 24 | 1 | 0 -0.10 | - | - | - | - | - | - | - | 1610 |
| 18 | +0.120 +0.060 | 20 | +0.221 +0.071 | 26 | 1 | 0 -0.10 | - | - | - | - | - | - | - | 1810 |
| 20 | +0.145 +0.075 | 23 | +0.221 +0.071 | 31 | 1.5 | 0 -0.15 | - | - | - | - | - | - | - | 2010 |
| 22 | +0.145 +0.075 | 25 | +0.231 +0.081 | 33 | 1.5 | 0 -0.15 | - | - | - | - | - | - | - | 2210 |
| 25 | +0.170 +0.090 | 28 | +0.231 +0.081 | 36 | 1.5 | 0 -0.15 | - | - | - | - | - | - | - | 2510 |
| 30 | +0.170 +0.090 | 34 | +0.290 +0.095 | 42 | 2 | 0 -0.15 | - | - | - | - | - | - | - | 3010 |
| 32 | +0.215 +0.115 | 36 | +0.290 +0.095 | 46 | 2 | 0 -0.15 | - | - | - | - | - | - | - | - |
| 35 | +0.215 +0.115 | 39 | +0.290 +0.095 | 49 | 2 | 0 -0.15 | - | - | - | - | - | - | - | 3510 |
| 38 | +0.215 +0.115 | 42 | +0.340 +0.115 | 52 | 2 | 0 -0.15 | - | - | - | - | - | - | - | - |
| 40 | +0.215 +0.115 | 44 | +0.340 +0.115 | 54 | 2 | 0 -0.15 | - | - | - | - | - | - | - | - |
| 45 | +0.235 +0.135 | 50 | +0.340 +0.115 | 60 | 2.5 | 0 -0.15 | - | - | - | - | - | - | - | - |
| 50 | +0.235 +0.135 | 55 | +0.430 +0.130 | 65 | 2.5 | 0 -0.15 | - | - | - | - | - | - | - | - |
| 内径 | 外径 | フランジ | 長さl 公差（-0.5～0） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φd | 公差 | φD | 公差 | φF | t | 公差 | 12 | 15 | 20 | 25 | 30 | 40 | 50 |
| 2 | +0.065 +0.015 | 4 | +0.107 +0.032 | 6 | 1 | 0 -0.10 | - | - | - | - | - | - | - |
| 3 | +0.080 +0.030 | 5 | +0.107 +0.032 | 8 | 1 | 0 -0.10 | - | - | - | - | - | - | - |
| 4 | +0.095 +0.045 | 6 | +0.107 +0.032 | 9 | 1 | 0 -0.10 | - | - | - | - | - | - | - |
| 5 | +0.095 +0.045 | 7 | +0.157 +0.045 | 10 | 1 | 0 -0.10 | - | - | - | - | - | - | - |
| 6 | +0.095 +0.045 | 8 | +0.157 +0.045 | 12 | 1 | 0 -0.10 | - | - | - | - | - | - | - |
| 7 | +0.095 +0.045 | 9 | +0.157 +0.045 | 13 | 1 | 0 -0.10 | - | - | - | - | - | - | - |
| 8 | +0.120 +0.060 | 10 | +0.157 +0.045 | 15 | 1 | 0 -0.10 | 0812 | 0815 | - | - | - | - | - |
| 9 | +0.120 +0.060 | 11 | +0.193 +0.058 | 16 | 1 | 0 -0.10 | 0912 | 0915 | - | - | - | - | - |
| 10 | +0.120 +0.060 | 12 | +0.193 +0.058 | 18 | 1 | 0 -0.10 | 1012 | 1015 | 1020 | - | - | - | - |
| 12 | +0.120 +0.060 | 14 | +0.193 +0.058 | 20 | 1 | 0 -0.10 | 1212 | 1215 | 1220 | - | - | - | - |
| 14 | +0.120 +0.060 | 16 | +0.193 +0.058 | 22 | 1 | 0 -0.10 | 1412 | 1415 | 1420 | - | - | - | - |
| 15 | +0.120 +0.060 | 17 | +0.193 +0.058 | 23 | 1 | 0 -0.10 | 1512 | 1515 | 1520 | 1525 | 1530 | - | - |
| 16 | +0.120 +0.060 | 18 | +0.193 +0.058 | 24 | 1 | 0 -0.10 | 1612 | 1615 | 1620 | 1625 | 1630 | - | - |
| 18 | +0.120 +0.060 | 20 | +0.221 +0.071 | 26 | 1 | 0 -0.10 | 1812 | 1815 | 1820 | 1825 | 1830 | - | - |
| 20 | +0.145 +0.075 | 23 | +0.221 +0.071 | 31 | 1.5 | 0 -0.15 | 2012 | 2015 | 2020 | 2025 | 2030 | - | - |
| 22 | +0.145 +0.075 | 25 | +0.231 +0.081 | 33 | 1.5 | 0 -0.15 | - | 2215 | 2220 | 2225 | 2230 | - | - |
| 25 | +0.170 +0.090 | 28 | +0.231 +0.081 | 36 | 1.5 | 0 -0.15 | 2512 | 2515 | 2520 | 2525 | 2530 | - | - |
| 30 | +0.170 +0.090 | 34 | +0.290 +0.095 | 42 | 2 | 0 -0.15 | 3012 | - | 3020 | 3025 | 3030 | 3040 | - |
| 32 | +0.215 +0.115 | 36 | +0.290 +0.095 | 46 | 2 | 0 -0.15 | - | - | 3220 | 3225 | 3230 | 3240 | - |
| 35 | +0.215 +0.115 | 39 | +0.290 +0.095 | 49 | 2 | 0 -0.15 | 3512 | - | 3520 | 3525 | 3530 | 3540 | - |
| 38 | +0.215 +0.115 | 42 | +0.340 +0.115 | 52 | 2 | 0 -0.15 | - | - | 3820 | - | 3830 | 3840 | - |
| 40 | +0.215 +0.115 | 44 | +0.340 +0.115 | 54 | 2 | 0 -0.15 | 4012 | - | 4020 | 4025 | 4030 | 4040 | 4050 |
| 45 | +0.235 +0.135 | 50 | +0.340 +0.115 | 60 | 2.5 | 0 -0.15 | - | - | 4520 | 4525 | 4530 | 4540 | 4550 |
| 50 | +0.235 +0.135 | 55 | +0.430 +0.130 | 65 | 2.5 | 0 -0.15 | - | - | 5020 | - | 5030 | 5040 | 5050 |
技術情報・設計アイデア
オイレスベアリングの設計にあたって
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
59円 ( 65円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
60円 ( 66円 ) | 在庫品1日目当日出荷可能 |
60円 ( 66円 ) | 在庫品1日目当日出荷可能 |
60円 ( 66円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
68円 ( 75円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
67円 ( 74円 ) | 在庫品1日目当日出荷可能 |
82円65円 ( 72円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
68円 ( 75円 ) | 在庫品1日目当日出荷可能 |
76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
67円 ( 74円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
77円 ( 85円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
68円 ( 75円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
68円 ( 75円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
76円57円 ( 63円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
82円41円 ( 45円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
68円 ( 75円 ) | 在庫品1日目当日出荷可能 |
95円 ( 105円 ) | 在庫品1日目当日出荷可能 |
77円 ( 85円 ) | 在庫品1日目当日出荷可能 |
72円46円 ( 51円 ) | 在庫品1日目当日出荷可能 |
68円 ( 75円 ) | 在庫品1日目当日出荷可能 |
87円 ( 96円 ) | 在庫品1日目当日出荷可能 |
87円 ( 96円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
89円 ( 98円 ) | 在庫品1日目当日出荷可能 |
88円 ( 97円 ) | 在庫品1日目当日出荷可能 |
94円 ( 103円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
優れた耐荷重性と耐摩耗性の#80フランジブッシュ（80F）。
【特長】
・ポリアセタールに潤滑油および特殊充填剤を樹脂内に均一に分散含有させた無給油軸受。
・無給油で使用でき、優れた耐荷重性と耐摩耗性。
・摩擦係数が低く、優れた速度特性。
・スティックスリップ、キシミ音を防止。
・射出成形により複雑な形状の製作が可能で、量産性も良好。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
オイレス工業
オイレス #500SP5ブッシュ （SP5B）
薄肉と長寿命を兼ね備えた高荷重用無給油ブッシュです。高強度で耐摩耗性に優れる独自金属材料を使用しているため、薄肉でも安心の性能と長寿命の特性を発揮できます。
#80 フランジブッシュ（80F）のレビュー
ハンドルの回転軸受け
5
5.02016/06/16
フランジが付いているタイプを使用してみて、スラスト方向も１個で賄えるので良かった。
更にこのタイプは安価なのでありがたい...もっと読む
3人が参考にしています。
回転軸の摩擦軽減
4
4.02016/05/19
滑りがとてもなめらかで機体通りだった。
φｄの大きいほうのバリエーションがほしい
2人が参考にしています。
軸受
5
5.02019/06/27
ベアリングを使うまでもない箇所で使用。
取り付けが簡単かつ滑らかに回るのでよく使用している。
1人が参考にしています。
シャフトの軸受け
5
5.02017/06/23
シャフトの軸受けに使用しています。精度を求めることは難しいですが、滑らかで引っかかりが無く安定した動きが可能です。長く使...もっと読む
1人が参考にしています。
ロボット製作
5
5.02023/05/23
軸受として利用しました。安価であり、問題なく使用できているので満足しています。
0人が参考にしています。
